Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | MDA100-220S24 |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 1000pcs/week |
Высокий свет: | медицинский переходника силы |
---|

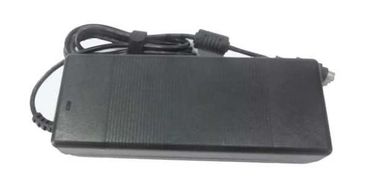

Медицинский dc переходники 100W 24Volt электропитания/силы/6.4A MDA100-220S24
Главные особенности
Ряд входного сигнала AC: 100~240Vac
Втройне выходы: 24V/4.2A
пиковая сила 160W
Высокая эффективность: 85%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±2%
Низкое ripple&noise: ≤200mV
предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Над предохранением от температуры
Естественный охладьте
RoHS уступчивое
IEC60601-1 3-ее уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Этот обрабатывать силы пользы конвертера AC-DC предварительный,
контролируйте и упаковывая технологии для того чтобы обеспечить
эффективность представления, гибкости, надежности и цены
возмужалый компонент силы. Высокочастотное переключение
обеспечивает плотность наивысшей мощности с малошумным и максимумом
эффективность.
Входные характеристики
Параметр |
Минута |
Typ |
Макс |
Блоки |
Примечания |
Расклассифицированный ввод напряжения |
100 |
220 |
240 |
ВПТ |
|
Ряд ввода напряжения AC |
90 |
|
264 |
ВПТ |
|
Расклассифицированная частота входного сигнала AC |
|
50/60 |
|
Hz |
|
Диапазон изменения частот входного сигнала AC |
47 |
|
63 |
Hz |
|
Максимальное течение входного сигнала |
|
|
2 |
A |
Минимальный ввод напряжения, максимальная допускаемая нагрузка |
Течение inrush входного сигнала |
|
|
60 |
A |
240Vacinput напряжение тока, 25℃, первый старт |
Эффективность |
|
85 |
|
% |
Расклассифицированный ввод напряжения, номинальная нагрузка |
Фактор силы |
|
92 |
|
PF |
|
Характеристики выхода
Параметр |
Минута |
Typ |
Макс |
Блоки |
Примечания |
|
Ряд напряжения тока выхода |
23,53 |
24,30 |
24,48 |
Vdc |
|
|
Ряд течения выхода |
0 |
|
4,5 |
A |
входной сигнал 240Vac Пик current6.87A/1s, restoe2.5A/5s |
|
Линия регулировка |
|
|
±1 |
% |
|
|
Регулировка нагрузки |
|
|
±2 |
% |
|
|
Регулировка температуры |
|
±0.002 |
|
%/°C |
Над температурной амплитудой рабочей температуры |
|
Пульсация & шум |
|
|
200 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 20 MHz ширина полосы частот |
|
Динамическая характеристика |
Отступление |
|
|
±5 |
% |
25% до 50% до 25% Iout максимальное, 50% к 75% до 50% Iout максимальное, 1A/us |
Устанавливать время |
|
|
500 |
мы |
К nom не познее 1% Vout. |
|
Turn-on время восхода |
|
|
50 |
госпожа |
Максимальная допускаемая нагрузка, 10%~90% Vout |
|
Turn-on время задержки |
|
|
3 |
s |
220Vac, максимальная допускаемая нагрузка |
|
Overshoot напряжения тока выхода |
|
|
±5 |
% |
|
|
Емкость выхода |
|
2200 |
|
µF |
|
Характеристики предохранения
Параметр |
Минута |
Typ |
Макс |
Блоки |
Примечания |
Выход над напряжением тока предохранение |
26 |
|
30 |
Vdc |
Икота |
Выход над предохранением от нагрузки |
7 |
|
10 |
A |
Икота |
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Икота |
Общие характеристики
конвертер 100W AC-DC
Параметр
Минута |
Typ |
Макс |
Блоки |
Примечания |
|
MTBF |
250 |
|
|
KHrs |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃ |
Вес |
|
|
500 |
g |
|
Относящие к окружающей среде характеристики
Параметр |
Минута |
Typ |
Макс |
Блоки |
Примечания |
Рабочая температура |
0 |
|
+40 |
℃ |
|
Температура хранения |
-40 |
|
+55 |
℃ |
|
Относительная влажность |
20 |
|
90 |
% |
|
Влажность хранения |
10 |
|
95 |
% |
|
Высота |
|
|
3000 |
m |
|
Атмосферное давление |
70 |
|
106 |
PA |
|
Характеристики безопасности
Параметр |
Минута |
Typ |
Макс |
Блоки |
Примечания |
||
Изоляция напряжение тока |
Входной сигнал выход |
к |
|
|
4000 |
ВПТ |
5mA/1min, отсутствие образовывать дугу и нервное расстройство |
Изоляция сопротивление |
Входной сигнал выход |
к |
10 |
|
|
MΩ |
500Vdc/1min, нормальное атмосферное давление, влажность 90% |
Характеристики EMC
Деталь |
Стандарты |
Условия |
Примечания |
|
CE |
EN55022 |
Тип b |
Пройдите испытание системы |
|
RE |
EN55022 |
Тип b |
Пройдите испытание системы |
|
Гармонический |
EN61000-3-2 |
Тип светильники c требования |
Критерий b |
|
Качания напряжения и фликер |
EN61000-3-3 |
Оборудования типа a требования |
Критерий b |
|
Пульсация |
EN61000-4-5 |
Дифференциальный режим ±2KV, общее mode±4KV |
Критерий b |
|
ПОГРУЖЕНИЕ |
EN61000-4-11 EN55024 |
Погружение напряжения тока к 0%Ut, 10ms |
Критерий b, испытание на участке 0, 90, 180 и 270 |
|
Погружение напряжения тока к 40%Ut, 20ms |
||||
Погружение напряжения тока к 70%Ut, 50ms |
||||
ESD |
Воздух |
EN61000-4-2 |
±8KV |
Критерий b |
конвертер 100W AC-DC
|
разрядка |
|
|
|
Контакт разрядка |
EN61000-4-2 |
±4KV |
Критерий b |
|
Пожар raing |
UL94-V0 |
|||
Делая водостотьким ранг |
IP2X |
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Относящая к окружающей среде квалификация
Параметр |
Примечания |
Вибрация |
Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis Частота стреловидности: диапазон изменения частот: 5-55Hz; амплитуда: 0.35mm; стреловидность цикл частоты: 5min; Оси X.Y.Z, 30min/axis |
Механически удар |
волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Холод (в деятельности) |
Объявление IEC60068-2-1 |
Влажная жара |
IEC60068-2-67 Cy |
Задействовать температуры |
0°C к 40°C, пандусу 15°C/min., 500 циклам |
Сила/термальный задействовать |
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов |
Маргинальность конструкции |
Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105% |
Испытание жизни |
95% расклассифицированное Vin и нагрузка, блоки на derating пункт, 1000 часов |
Способность припоя |
IEC60068-2-20 |
Соответствие стандартов
Стандарты |
Примечания |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Определение температуры воспламенения иглы, испытание по весь агрегат, board&plastic компоненты UL94V-0 уступчивое |
IEC 61000-4-2 |
|
Физическая информация
Length×width×heigth: 167.0×65.0×39.0 (mm) 6.57×2.56×1.54 (внутри)
Обозначения разъема
Деталь |
Pin |
Функция |
Примечания |
Входной сигнал AC |
1 |
N |
Плоские ноги линии AC |
2 |
L |
||
Выход DC |
P1 |
Выход + |
|
P2 |
Выход + |
||
P3 |
Выход - |
||
P4 |
Выход - |
