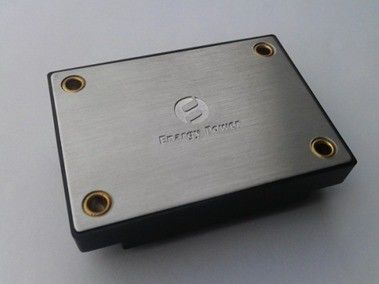

Модуль 50W XX50-12S24-PEC конвертера электропитания DC широкого ряда 9-18 v входного сигнала промышленный

Модуль 50W XX50-12S24-PEC конвертера электропитания DC широкого ряда 9-18 v входного сигнала промышленный

  • Модуль 50W XX50-12S24-PEC конвертера электропитания DC широкого ряда 9-18 v входного сигнала промышленный
Модуль 50W XX50-12S24-PEC конвертера электропитания DC широкого ряда 9-18 v входного сигнала промышленный
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: XX50-12S24-PEC
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 15000Pcs/week
контакт
Подробное описание продукта
Высокий свет:

промышленный конвертер dc dc

,

Изолированное электропитание

Промышленный выход 24V/2.08A XX50-12S24-PEC электропитания 50W

Главные особенности

Сила выхода: 50W

Широкий ряд входного сигнала: 9-18VDC

Высокая эффективность преобразования: До 87%

Линия регулировка до ±0.02%

Регулировка нагрузки до ±0.02%

Фикчированная равочая частота

Напряжение тока изоляции: 1,500V

Включите (включено-выключено) управление

Input замыкание недонапряжения

Выведите наружу уравновешивание напряжения тока: ±8% Vout

Обзор продукта

Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины.

Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

22

Vdc

Непрерывный, неуправляемый

20

Vdc

Непрерывный, работающ

22

Vdc

Работая переходное предохранение,<100ms>

Напряжение тока изоляции

2000

Vdc

Входной сигнал к выходу

Рабочая температура

-40

100

Температура опорного плитя

Температура хранения

-55

115

Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

ряд ввода напряжения

9

12

18

Vdc

Начните ряд напряжения тока

10

12

18

Vdc

Замыкание недонапряжения

8,5

8,9

Vdc

Turn-on порог, половинная нагрузка

7,5

8,0

Vdc

Поворот - с порога, половинной нагрузки

Максимальное течение входного сигнала

7

A

Максимальная допускаемая нагрузка, минимальный входной сигнал

Эффективность

87

%

Номинальный входной сигнал; максимальная допускаемая нагрузка

Порекомендуйте внешнюю входную емкость

100

uF

Типичный ESR 0.1-0.2Ω

Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

23,76

124,00

24,24

Vdc

Номинальный входной сигнал; половинная нагрузка

Ряд напряжения тока выхода

23,52

24,00

24,48

Vdc

Ряд течения выхода

0,1

2,08

A

Линия регулировка

±0.02

±1

%

Низкая линия к высокой линии; максимальная допускаемая нагрузка

Регулировка нагрузки

±0.02

±1

%

Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал

Регулировка температуры

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

2,3

A

Напряжение тока 90% выхода nominal

Течение короткого замыкания

5

A

Пульсация (RMS)

50

mV

Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz

Шум (размах)

240

mV

Крышка максимального выпуска продукции.

1800

μF

Максимальная допускаемая нагрузка

Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/us)

960

mV

50% до 75% до 50% Iout максимальное

Измените в течении выхода

(di/dt= 2.5A/us)

960

mV

50% до 75% до 50% Iout максимальное

Устанавливая время

300

мы

К nom не познее 1% Vout.

Turn-on время задержки

50

госпожа

Максимальная допускаемая нагрузка; Vin к nom Vout=90%

Overshoot напряжения тока выхода

5

%

Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

230

КГц

Уравновешивание напряжения тока выхода

10

%

Уравновешивание вверх, Pin уравновешивания к (+) Vout.

8

%

Уравновешивание вниз, Pin уравновешивания к Com,

Включите течение источника

1

mA

Включите (управление включением-выключением) положительную логику

1

15

Vdc

На-Управление, логика высокая или плавать

-0,5

0,3

Vdc

-Управление, логика низкая

Пересильте предохранение

110

%

Предохранение от короткого замыкания

65

Тип: Режим икоты, автоматическое спасение, сопротивление короткого замыкания

Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1.500

Vdc

Входной сигнал к выходу, 1mA

1500

Vdc

Входной сигнал к опорному плитю, 1mA

500

Vdc

Выход к опорному плитю, 1mA

Сопротивление изоляции

100

На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90%

Емкость изоляции

1000

pF

Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-40

+100

Продленный, температура опорного плитя

Температура хранения

-55

+115

Окружающий

Коэффициент температуры

±0.02

%/℃

Влажность

20

95

%R.H.

Относительная влажность, Non - конденсирующ

Механически план

Модуль 50W XX50-12S24-PEC конвертера электропитания DC широкого ряда 9-18 v входного сигнала промышленный 0

Примечания:

1. Все штыри 0,040" (1.02mm) dia.

2. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm)

x.xxx ±0.010 внутри. (x.xx ±0.25mm)

Обозначения Pin

Pin нет.

Имя

Функция

1

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

2

Vin (-)

Отрицательный ввод напряжения

3

Vin (+)

Положительный ввод напряжения

4

Vout (+)

Положительное напряжение тока выхода

5

Com

Отрицательное напряжение тока выхода

6

Уравновешивание

Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
