Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | XX30-24S24-PEC |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 15000Pcs/week |
Высокий свет: | промышленных источников питания,Изолированное электропитание |
---|

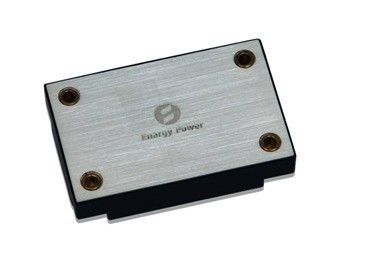

Промышленный выход 24V/1.25A XX30-24S24-PEC электропитания 30W
Главные особенности
Сила выхода: 30W
Широкий ряд входного сигнала: 18-36VDC
Высокая эффективность преобразования: До 92%
Линия регулировка до ±1%
Регулировка нагрузки до ±1%
Фикчированная равочая частота
Напряжение тока изоляции: 1,500V
Включите (включено-выключено) управление
Выведите наружу предохранение от перегрузки
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Уравновешивание напряжения тока выхода: ±10% Vout
Обзор продукта
Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
·Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины.
Абсолютный максимум номинальностей
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Напряжение тока изоляции |
|
|
1500 |
Vdc |
Входной сигнал к выходу |
Рабочая температура |
-40 |
|
+100 |
℃ |
|
Температура хранения |
-55 |
|
+125 |
℃ |
|
Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ряд ввода напряжения |
18 |
24 |
36 |
Vdc |
Непрерывный |
Замыкание недонапряжения |
15,5 |
|
16,8 |
Vdc |
Половинная нагрузка |
16,9 |
|
17,8 |
Vdc |
Половинная нагрузка |
|
Максимальное течение входного сигнала |
|
|
2,0 |
A |
Максимальная допускаемая нагрузка, входной сигнал 18V |
Эффективность |
91 |
|
|
% |
Максимальная допускаемая нагрузка |
Порекомендуйте внешнюю входную емкость |
|
100 |
|
uF |
Типичный ESR 0.1-0.2Ω |
Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Точка отсчета напряжения тока выхода |
|
24,00 |
|
|
Номинальный входной сигнал; Нулевая нагрузка; 25℃ |
Ряд напряжения тока выхода |
23,76 |
|
24,24 |
Vdc |
|
Ряд течения выхода |
0,1 |
|
1,25 |
A |
|
Линия регулировка |
|
±1 |
|
% |
Низкая линия к высокой линии; максимальная допускаемая нагрузка |
Регулировка нагрузки |
|
±1 |
|
% |
Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал |
Настоящий предел |
0,1 |
|
1,25 |
A |
Напряжение тока 95% выхода nominal |
Пульсация (RMS) |
|
50 |
|
mV |
Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz; |
Шум (размах) |
|
150 |
|
mV |
|
Крышка максимального выпуска продукции. |
|
|
1500 |
μF |
Номинальный входной сигнал; максимальная допускаемая нагрузка |
Уравновешивание напряжения тока выхода |
|
|
±10 |
% |
Номинальный входной сигнал; максимальная допускаемая нагрузка; 25°C |
Характеристики динамической характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Измените в течении выхода (di/dt= 0.1A/us) |
|
|
720 |
mV |
50% до 75% до 50% Iout максимальное |
Измените в течении выхода (di/dt= 2.5A/us) |
|
|
720 |
mV |
50% до 75% до 50% Iout максимальное |
Устанавливая время |
|
300 |
400 |
мы |
К nom не познее 1% Vout. |
Turn-on время |
|
|
50 |
госпожа |
Максимальная допускаемая нагрузка; Nom Vout=90%. |
Время падения выключения |
|
|
20 |
госпожа |
Максимальная допускаемая нагрузка; Nom Vout=10%. |
Overshoot напряжения тока выхода |
|
|
5 |
% |
|
Функциональные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Частота переключения |
180 |
|
230 |
КГц |
Регулированный этап и этап изоляции |
Уравновешивание (Pin6) |
См. уравновешивание напряжения тока части 3,2 (Pin6) |
||||
Выведите наружу уравновешивание напряжения тока |
|
|
10 |
% |
Уравновешивание вверх, Pin уравновешивания к (-)Vout. |
|
|
10 |
% |
Уравновешивание вниз, Pin уравновешивания к (+) Vout. |
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin2) |
См. часть 3,2 |
||||
Включите течение источника |
|
|
10 |
mA |
|
Включите (управление включением-выключением) положительную логику |
1,0 |
|
15 |
Vdc |
На-Управление, логика высокая или плавать |
-0,5 |
|
0,3 |
Vdc |
-Управление, логика низкая |
|
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Тип: Режим икоты, автоматическое спасение, сопротивление короткого замыкания |
Характеристики изоляции
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Напряжение тока изоляции |
1.500 |
|
|
Vdc |
Входной сигнал к выходу |
1500 |
|
|
Vdc |
Входной сигнал к основанию |
|
500 |
|
|
Vdc |
Выход к основанию |
|
Сопротивление изоляции |
100 |
|
|
MΩ |
На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90% |
Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
-40 |
|
+100 |
℃ |
Выдвинутая, низкопробная температура PCB |
Температура хранения |
-55 |
|
+125 |
℃ |
Окружающий |
Влажность |
20 |
|
90 |
%R.H. |
Относительная влажность, Non - конденсирующ |
Механически план
Примечания:
1. Все штыри 0,040" (1.02mm) dia
2. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm)
x.xxx ±0.010 внутри. (x.xx ±0.25mm)
Обозначения Pin
Pin нет. |
Имя |
Функция |
1 |
Позвольте |
Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
2 |
Vin (-) |
Отрицательный ввод напряжения |
3 |
Vin (+) |
Положительный ввод напряжения |
4 |
Vout (+) |
Положительное напряжение тока выхода |
5 |
Vout (-) |
Отрицательное напряжение тока выхода |
6 |
Уравновешивание |
Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода. |
