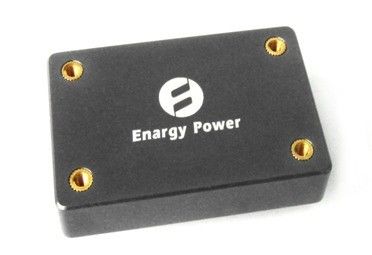

Промышленный выход 12V/4.2A XD50-48S12-PEM электропитания 50W
Главные особенности
Сила выхода: 50W
Широкий ряд входного сигнала: 36-72VDC
Высокая эффективность преобразования: До 93%
Линия регулировка до ±1%
Регулировка нагрузки до ±1%
Фикчированная равочая частота
Напряжение тока изоляции: 1500V
Включите (включено-выключено) управление
Выведите наружу предохранение от перегрузки
Предохранение от короткого замыкания режима икоты
Замыкание недонапряжения входного сигнала
Уравновешивание напряжения тока выхода: -8%~+10% Vout
Обзор продукта
Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины.
Абсолютный максимум номинальностей
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ввод напряжения
|
|
|
78
|
Vdc
|
Непрерывный, неуправляемый
|
|
|
|
75
|
Vdc
|
Непрерывный, работающ
|
|
|
|
78
|
Vdc
|
Работая переходное предохранение,<100ms>
|
|
Напряжение тока изоляции
|
|
|
2000
|
Vdc
|
Входной сигнал к выходу
|
|
Рабочая температура
|
-55
|
|
100
|
℃
|
|
|
Температура хранения
|
-65
|
|
125
|
℃
|
|
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд ввода напряжения
|
36
|
48
|
72
|
Vdc
|
Непрерывный
|
|
Замыкание недонапряжения
|
|
35,5
|
35,9
|
Vdc
|
Turn-on порог
|
|
32,5
|
33,5
|
|
Vdc
|
Поворот - с порога
|
|
Максимальное течение входного сигнала
|
|
|
1,8
|
A
|
Максимальная допускаемая нагрузка, минимальный входной сигнал
|
|
Эффективность
|
91
|
|
|
%
|
|
|
Порекомендуйте внешнюю входную емкость
|
|
|
100
|
uF
|
Типичный ESR 0.1-0.2Ω
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Точка отсчета напряжения тока выхода
|
11,8
|
12,00
|
12,12
|
Vdc
|
Номинальный входной сигнал; Нулевая нагрузка; 25℃
|
|
Ряд напряжения тока выхода
|
11,76
|
12,00
|
12,24
|
Vdc
|
|
|
Ряд течения выхода
|
0
|
|
4,2
|
A
|
Вопрос к термальный derating
|
|
Линия регулировка
|
|
±0.02
|
±1
|
%
|
Низкая линия к высокой линии; максимальная допускаемая нагрузка
|
|
Регулировка нагрузки
|
|
±0.02
|
±1
|
%
|
Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал
|
|
Регулировка температуры
|
|
|
±0.02
|
%/°C
|
Над температурной амплитудой рабочей температуры
|
|
Настоящий предел
|
4,6
|
|
7,6
|
A
|
Выход voltage90% nominal
|
|
Пульсация (RMS)
|
|
|
30
|
mV
|
Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz;
|
|
Шум (размах)
|
|
|
120
|
mV
|
|
Крышка максимального выпуска продукции.
|
220
|
|
3000
|
μF
|
Номинальный входной сигнал; максимальная допускаемая нагрузка
|
|
Уравновешивание напряжения тока выхода
|
|
|
+10
|
%
|
Номинальный входной сигнал; максимальная допускаемая нагрузка; 25°C
|
|
|
|
-8
|
Характеристики динамической характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Измените в течении выхода
(di/dt= 0.1A/us)
|
|
|
480
|
mV
|
50% до 75% до 50% Iout максимальное
|
|
Измените в течении выхода
(di/dt= 2.5A/us)
|
|
|
480
|
mV
|
50% до 75% до 50% Iout максимальное
|
|
Устанавливая время
|
|
|
300
|
мы
|
К nom не познее 1% Vout.
|
|
Turn-on время
|
|
|
50
|
госпожа
|
Максимальная допускаемая нагрузка; Nom Vout=90%
|
|
Overshoot напряжения тока выхода
|
|
|
5
|
%
|
|
Функциональные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Частота переключения
|
187
|
200
|
230
|
КГц
|
Регулированный этап и этап изоляции
|
|
Уравновешивание (Pin6)
|
См. уравновешивание напряжения тока part3.1 (Pin6)
|
|
Выведите наружу уравновешивание напряжения тока
|
|
|
10
|
%
|
Уравновешивание вверх, Pin уравновешивания к (-)Vout.
|
|
|
|
8
|
%
|
Уравновешивание вниз, Pin уравновешивания к (+) Vout.
|
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin1)
|
См. часть 3,2
|
|
Включите течение источника
|
|
|
1
|
mA
|
|
|
Включите (управление включением-выключением) положительную логику
|
1
|
|
15
|
Vdc
|
На-Управление, логика высокая или плавать
|
|
-0,5
|
|
0,3
|
Vdc
|
-Управление, логика низкая
|
|
Предохранение от перегрузки
|
110
|
|
|
%
|
Настоящ-Режим, ИМП ульс порогом предела ИМПа ульс настоящим, (нагрузка %Rated)
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Тип: Режим икоты, автоматическое спасение, сопротивление короткого замыкания
|
Характеристики изоляции
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
1.500
|
|
|
Vdc
|
Входной сигнал к выходу
|
|
1500
|
|
|
Vdc
|
Входной сигнал к основанию
|
|
500
|
|
|
Vdc
|
Выход к основанию
|
|
Сопротивление изоляции
|
100
|
|
|
MΩ
|
На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90%
|
|
Емкость изоляции
|
|
1000
|
|
pF
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-55
|
|
+100
|
℃
|
Выдвинутая, низкопробная температура PCB
|
|
Температура хранения
|
-65
|
|
+125
|
℃
|
Окружающий
|
|
Коэффициент температуры
|
|
|
±0.02
|
%/℃
|
|
|
Влажность
|
20
|
|
95
|
%R.H.
|
Относительная влажность, Non - конденсирующ
|
Механически план
Примечания:
1. Все штыри 0,040" (1.02mm) dia
2. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm)
x.xxx ±0.010 внутри. (x.xx ±0.25mm)
Обозначения Pin
|
Pin нет.
|
Имя
|
Функция
|
|
1
|
Позвольте
|
Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
|
|
2
|
Vin (-)
|
Отрицательный ввод напряжения
|
|
3
|
Vin (+)
|
Положительный ввод напряжения
|
|
4
|
Vout (+)
|
Положительное напряжение тока выхода
|
|
5
|
Com
|
Отрицательное напряжение тока выхода
|
|
6
|
Уравновешивание
|
Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
|
