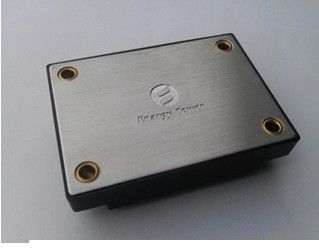

Промышленный выход 12V/3.33A XX40-24S12-PEC электропитания 40W
Главные особенности
Сила выхода: 40W
Широкий ряд входного сигнала: 18-36VDC
Высокая эффективность преобразования: До 90%
Линия регулировка до ±1%
Регулировка нагрузки до ±1%
Фикчированная равочая частота
Напряжение тока изоляции: 1,500V
Включите (включено-выключено) управление
Input замыкание недонапряжения
Выведите наружу уравновешивание напряжения тока: ±8% Vout
Обзор продукта
Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины.
Абсолютный максимум номинальностей
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ввод напряжения
|
|
|
50
|
Vdc
|
Непрерывный, неуправляемый
|
|
|
|
40
|
Vdc
|
Непрерывный, работающ
|
|
|
|
50
|
Vdc
|
Работая переходное предохранение,<100ms>
|
|
Напряжение тока изоляции
|
|
|
2000
|
Vdc
|
Входной сигнал к выходу
|
|
Рабочая температура
|
-40
|
|
100
|
℃
|
Температура опорного плитя
|
|
Температура хранения
|
-55
|
|
115
|
℃
|
|
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
ряд ввода напряжения
|
18
|
24
|
36
|
Vdc
|
|
|
Замыкание недонапряжения
|
|
|
17,9
|
Vdc
|
Turn-on порог, половинная нагрузка
|
|
15,0
|
|
|
Vdc
|
Поворот - с порога, половинной нагрузки
|
|
Максимальное течение входного сигнала
|
|
|
3,0
|
A
|
Максимальная допускаемая нагрузка, минимальный входной сигнал
|
|
Эффективность
|
|
90
|
|
%
|
Номинальный входной сигнал; максимальная допускаемая нагрузка
|
|
Порекомендуйте внешнюю входную емкость
|
|
100
|
|
uF
|
Типичный ESR 0.1-0.2Ω
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Точка отсчета напряжения тока выхода
|
11,88
|
12,00
|
12,12
|
Vdc
|
Номинальный входной сигнал; половинная нагрузка
|
|
Ряд напряжения тока выхода
|
11,76
|
12,00
|
12,24
|
Vdc
|
|
|
Ряд течения выхода
|
0
|
|
3,33
|
A
|
|
|
Линия регулировка
|
|
|
±1
|
%
|
Низкая линия к высокой линии; максимальная допускаемая нагрузка
|
|
Регулировка нагрузки
|
|
|
±1
|
%
|
Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал
|
|
Регулировка температуры
|
|
|
±0.02
|
%/°C
|
Над температурной амплитудой рабочей температуры
|
|
Настоящий предел
|
3,5
|
|
6,5
|
A
|
Напряжение тока 90% выхода nominal
|
|
Шум (размах)
|
|
|
120
|
mV
|
|
|
Крышка максимального выпуска продукции.
|
|
|
3000
|
μF
|
Максимальная допускаемая нагрузка
|
Характеристики динамической характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Измените в течении выхода
(di/dt= 0.1A/us)
|
|
|
±400
|
mV
|
50% до 75% до 50% Iout максимальное
|
|
Измените в течении выхода
(di/dt= 2.5A/us)
|
|
|
±400
|
mV
|
50% до 75% до 50% Iout максимальное
|
|
Устанавливая время
|
|
|
300
|
мы
|
К nom не познее 1% Vout.
|
|
Overshoot напряжения тока выхода
|
|
|
5
|
%
|
|
Функциональные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Частота переключения
|
180
|
200
|
230
|
КГц
|
|
|
Уравновешивание напряжения тока выхода
|
|
|
10
|
%
|
Уравновешивание вверх, Pin уравновешивания к (+) Vout.
|
|
|
|
8
|
%
|
Уравновешивание вниз, Pin уравновешивания к Com,
|
|
Включите течение источника
|
|
|
1
|
mA
|
|
|
Включите (управление включением-выключением) положительную логику
|
1
|
|
15
|
Vdc
|
На-Управление, логика высокая или плавать
|
|
-0,5
|
|
0,3
|
Vdc
|
-Управление, логика низкая
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Тип: Режим икоты, автоматическое спасение, сопротивление короткого замыкания
|
Характеристики изоляции
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
1.500
|
|
|
Vdc
|
Входной сигнал к выходу, 1mA
|
|
1500
|
|
|
Vdc
|
Входной сигнал к опорному плитю, 1mA
|
|
500
|
|
|
Vdc
|
Выход к опорному плитю, 1mA
|
|
Сопротивление изоляции
|
100
|
|
|
MΩ
|
На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90%
|
|
Емкость изоляции
|
|
1000
|
|
pF
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-40
|
|
+100
|
℃
|
Продленный, температура опорного плитя
|
|
Температура хранения
|
-55
|
|
+115
|
℃
|
Окружающий
|
|
Коэффициент температуры
|
|
|
±0.02
|
%/℃
|
|
|
Влажность
|
20
|
|
96
|
%R.H.
|
Относительная влажность, Non - конденсирующ
|
|
Высота
|
|
|
3000
|
m
|
|
Порекомендованное типичное применение
Диаграмма 1: Типичная цепь применения (постоянно позволенный блок отрицательной логики,).
|
обозначитель
|
Значение
|
Спецификации.
|
|
C1~C5
|
1uF
|
SMD1210-100V-X7R
|
|
C6
|
100nF
|
SMD1210-100V-X7R
|
|
C8~C11
|
100nF
|
SMD2220-1000V-X7R
|
|
L1, L2
|
2.4uH
|
ACM1211-701-2PL-TL01
|
|
C7
|
470uF
|
Электролитический конденсатор (100V)
|
|
C12
|
220uF
|
Электролитический конденсатор (63V)
|
Механически план
Примечания:
1. Все штыри 0,040" (1.02mm) dia.
2. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm)
x.xxx ±0.010 внутри. (x.xx ±0.25mm)
Обозначения Pin
|
Pin нет.
|
Имя
|
Функция
|
|
1
|
Позвольте
|
Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
|
|
2
|
Vin (-)
|
Отрицательный ввод напряжения
|
|
3
|
Vin (+)
|
Положительный ввод напряжения
|
|
4
|
Vout (+)
|
Положительное напряжение тока выхода
|
|
5
|
Com
|
Отрицательное напряжение тока выхода
|
|
6
|
Уравновешивание
|
Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
|
