Место происхождения: | Китай |
Фирменное наименование: | Enargy |

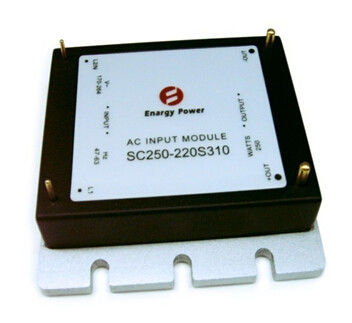

Номер модели: | SC250-220S310 |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 15000Pcs/week |
Высокий свет: | Электропитания медицинской ранга,ac к конвертеру dc |
---|
Главные особенности
Сила выхода: 250W
Широкий ряд входного сигнала: 176-264VAC
Высокая эффективность преобразования: До 96%
Напряжение тока изоляции: 1,500V
RoHS уступчивое
Обзор продукта
Модуль ac AC/DC серии SC, имеет преимущества малого размера, высокой эффективности, эффектно сохраняет цену и космос.
Введение продукта
Серия SC250 независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича четверти индустриального стандарта. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и усилие применения. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.
Электрические характеристики
Входные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ряд ввода напряжения | 170 | 220 | 264 | ВПТ | Непрерывный |
Максимальное течение входного сигнала |
|
| 2 | A | Максимальная допускаемая нагрузка, минимальный входной сигнал |
Эффективность | 95 | 96 |
| % |
|
Диссипация |
| 0,4 |
| W | Нулевая нагрузка |
Крышка максимального выпуска продукции. |
| 200 |
| uF | ≧ 450V напряжения тока емкости |
Характеристики выхода
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ряд напряжения тока выхода | 230 |
| 375 | Vdc |
|
Сила выхода: |
|
| 250 | W |
|
Характеристики изоляции
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Напряжение тока изоляции | 1500 |
|
| Vdc | Выход и входной сигнал к основанию |
Сопротивление изоляции | 100 |
|
| MΩ | На 500VDC для того чтобы испытать его когда атмосферное давление и R.H. 90%, выход и входной сигнал для того чтобы основать |
Соответствие стандартов
Параметр | Примечания |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Определение температуры воспламенения иглы (IEC 695-2-2) | Содержит все приборы |
IEC 61000-4-2 |
|
Спецификация квалификации
Параметр | Примечания |
Вибрация | Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis |
Механически удар | волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Холод (в деятельности) | Объявление IEC60068-2-1 |
Влажная жара | IEC60068-2-67 Cy |
Задействовать температуры | -20°C к 85°C, пандусу 15°C/min., 500 циклам |
Сила/термальный задействовать | Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов |
Маргинальность конструкции | Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105% |
Испытание жизни | 95% расклассифицированное Vin и нагрузка, блоки на derating пункт, 5000 часов |
Solderability | IEC60068-2-20 |
Типичные волна и кривые
Диаграмма 1: Эффективность против силы выхода, 25°C, 400LFM
Диаграмма 2: Диссипация силы против силы выхода, 25°C, 400LFM
Механически план
Обозначения Pin
Pin нет. | Имя | Функция |
1 | L2/N | Входной сигнал AC |
2 | L1/L | Входной сигнал AC |
3 | +OUT | Анод выхода DC |
4 | - ВНЕ | Катод выхода DC |
