Поставка военной власти одновыходовая

Поставка военной власти одновыходовая

  • Поставка военной власти одновыходовая
Поставка военной власти одновыходовая
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: YN100-48S12-POC
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 1000pcs/week
контакт
Подробное описание продукта
Высокий свет:

поставкы военной власти

,

dc к модулю конвертера dc

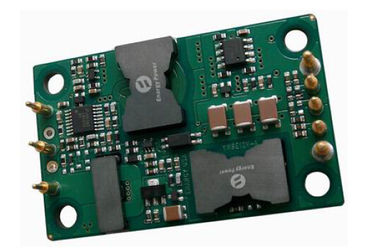

DC-DC преобразователи мощностью 100 Вт Выходная 12V YN100-48S12-POC

Черты

Выходная мощность: 100 Вт

Широкий диапазон входного: 36-72VDC

Высокая эффективность преобразования: до 93%

Нестабильность по напряжению в ± 0,5%

Регулировка нагрузки на ± 0,5%

Исправлена ​​рабочая частота

Напряжение изоляции: 1500 В

Включите (ON / OFF) управления

Выход предохранение от перегрузки

Икота режим защиты от короткого замыкания

Защита от перегрева

Вход под напряжением локаут

Отделка Выходное напряжение: ± 10% Vout

Пакет: Open Frame

Квартал Кирпич: 2,2 × 1,37 × 0.42in

55,9 × 34,8 × 10.7mm

Обзор продукта

Эти модули DC-DC конвертер использовании Advanced Power

обработки, управления и упаковочных технологий для обеспечения

производительность, гибкость, надежность и экономичность

зрелого энергетической составляющей. Высокая частота Активная зажим

переключение обеспечивает высокую плотность мощности с низким уровнем шума и

высокая эффективность.

Введение продукта

Серия YN100 является независимо регулируется одним выходом конвертер, который использует размер отраслевым стандартом четверть кирпича пакета. Очень высокая эффективность результатом ENARGY CORP запатентованной топологии, использует синхронное выпрямление и инновационный дизайн строительство, чтобы минимизировать тепловыделение и позволяет очень высокие плотности мощности. Мощность, рассеиваемая преобразователем настолько низка, что радиатор не требуется, что экономит стоимость, вес, рост и усилия приложений. Все силовых и контрольных компонентов крепятся к многослойной подложки печатной платы с highyield технологии поверхностного монтажа, в результате чего более надежный продукт.

1. Электрические характеристики

Электрические характеристики применяются во всем рабочем диапазоне входного напряжения, выходной нагрузки (резистивный) и температуре базовой пластины, если не указано иное. Все температуры относятся к рабочей температуре в центре опорной плиты.

1,1 Абсолютные максимальные значения

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Входное напряжение

78

Непрерывный, внереализационные

75

Непрерывная, операционная

78

Операционная защиты от переходных

Напряжение изоляции

2000

Чтобы из вне, основная изоляция, загрязнение

Степень 2

Рабочая температура

-55

100

M-Класс

Температура хранения

-65

125

M-Класс

Включить в -Vin напряжение

-0,8

10

1,2 Входные характеристики

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Операционная входного напряжения

36

48

72

В постоянного тока

Непрерывный

Вход импульсная прочность

78

В постоянного тока

<100 мс

Под напряжением Блокировка

35,5

35,8

В постоянного тока

Терн - На пороге

32,5

34,0

В постоянного тока

Терн - порог отключения

Максимальный входной ток

3,3

Полная нагрузка; Минимальный входной постоянного тока

Эффективность

92

%

Рисунки 1-2

Рассеяние, в режиме ожидания

7

11

W

Нет нагрузки

Инвалидов входной ток

10

мА

Включить PIN-код низкий

Рекомендовать Внешний вход

Емкость

100

мкФ

Типичный ESR 0.1-0.2W, рис 4

1,3 Выходные характеристики

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Выход уставки напряжения

11.88

12

12.12

V

Номинальный входной; Нет нагрузки; 25 ℃

Выходной ток Диапазон

0

8.33

Тема теплового ухудшения характеристик;

Регулирование в линии

± 0,05

± 0,50

%

Низкая линия высоковольтной линии; полная нагрузка

Регулирование нагрузки

± 0,09

± 1,0

%

Нет нагрузки до полной нагрузки; номинальное входное

Регулирование температуры

± 0,002

± 0,005

% / ° C

За диапазоне температур

Ограничение тока

8,8

9.5

11,2

Выходное напряжение 95% от номинального

Ток короткого замыкания

0,3

9.5

10,8

Выходное напряжение <250 мВ

RMS

70

мВ р

Номинальный входной; при полной нагрузке; 20 MHzbandwidth; р на рисунках 3 и 4

Пик-пик

100

мВ р

Максимальная выходная Cap.

4000

мкФ

Номинальный входной; полная нагрузка

1,4 Динамические характеристики отклика

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Изменение выходной ток

(Ди / DT = 0.1A / мкс)

400

мВ

От 50% до 75% до 50% Iout макс; Рисунок 7

Изменение выходной ток

(Ди / DT = 2.5A / мкс)

480

мВ

От 50% до 75% до 50% Iout макс; Рисунок 8

Время установления

300

мкс

С точностью до 1% Vout ном.

Время включения

15

Мисс

Полная нагрузка; Vout = 90% от номинала. Рисунок 5

Выключение время падения

5

Мисс

Полная нагрузка; Vout = 10% от номинала. Рисунок 6

Выходное напряжение выброс

5

%

Номинальный входной; Полная нагрузка;

1,5 Особенности Характеристики

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Частота переключений

200

230

260

KHz

Этап регулирования и этап Изоляция

TRIM (Контакт 6)

См часть 6.3 Напряжение TRIM (Контакт 6)

Выходное напряжение отделка

8

%

Обрезать Up, клипс к (-) Vout.

8

%

Урезать, клипс к (+) Vout.

Включите (ON / OFF) управления (Pin2)

См участие 6,1

Напряжение разрешения

Включить источник тока

10

В постоянного тока

Включить PIN-код с плавающей

0,5

мА

Включите (ON - Off Control)

Положительная логика

2,5

10

В постоянного тока

On-контроля, высокий логический уровень или плавающей

-0,5

2,0

В постоянного тока

Off-контроля, Низкий уровень логики

1,6 Ограждения Характеристики

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Предохранение от перегрузки

105

115

130

%

Current-Mode, Pulse по импульсного тока

Пороговый предел, (% Номинальная нагрузка)

Краткое - Защита от замыкания

65

мОм

Тип: Икота режим, без фиксации,

Авто-Recovery, Threshold, короткого замыкания

Сопротивление

Превышения температуры

Защита

105

Тип: без фиксации, Авто-Recovery;

Порог, температура печатной платы

15

Гистерезис

1.7 Стандарт безопасности

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Напряжение изоляции

1500

В постоянного тока

Чтобы из вне

1500

В постоянного тока

В на базу

500

В постоянного тока

Из к базе

Сопротивление изоляции

10

МОм

В 500VDC, чтобы проверить его, когда атмосферное

давление и влажность 90%

Изоляция емкости

1000

пФ

2. Экологические характеристики

Параметр

Минимальная

Тип

Макс

Единицы

Примечания

Рабочая температура

-55

+100

Расширенная температура основание PCB

Температура хранения

-65

+125

Окружающий

Температурный коэффициент

± 0,02

% / ℃

Влажность

20

95

% RH

Относительная влажность, без - компрессорно-конденсаторные

Вес

1,4 (40)

Оз (г)

Open Frame

Среднее время безотказной работы (расчетный)

1

MHrs

TR-NWT-000332; 80% нагрузки, 300LFM,

40 ℃ Ta

3. Соответствие стандартам

Параметр

Примечания

UL / cUl60950

Файл № E194341, основная изоляция и степень загрязнения окружающей среды 2

EN60950

Сертифицирован TUV

72/23 / EEC

93/68 / EEC

Игла Flame Test (IEC 695-2-2)

Тест на всей сборки; настольные и пластиковые компоненты UL94V-0 соответствует

IEC 61000-4-2

Тест ESD, 8 кВ - НП, 15 кВ воздуха - NP (нормальное исполнение)

GR-1089-CORE

Раздел 7 - электрическая безопасность, раздел 9 - склеивание / заземление

Telcordia (ядро Bell) GR-513

· Внешний входной предохранитель должен всегда быть использованы для удовлетворения этих требований безопасности. Контакты Ours для официального безопасности

сертификаты о новых релизах или скачать с веб-сайта ENARGY CORP..

4. Квалификационные испытания

Параметр

# Единицы

Условия испытаний

Тест Жизнь

32

95% от номинального Vin и нагрузки, блоки в точке допустимых отклонений, 1000 часов

Вибрация

5

10-55Hz развертки, 0,060 "общая экскурсия, 1 мин. / Развертки, 120 метет для 3

ось

Механический удар

5

100г минимум, 2 капли в оси х и у, 1 капля по оси г

Температура Велоспорт

10

-40 ° С до 100 ° С, блок температуры. рампы 15 ° С / мин., 500 циклов

Мощность / Амплифицируйте

5

Мириться = мин до макс, Vin = от минимального до максимального, при полной нагрузке, 100 циклов

Дизайн маргинальности

5

Tmin-10 ° C до Tmax + 10 ° C, 5 ° шагов с, Vin = от минимального до максимального, 0-105% нагрузки

Влажность

5

85 ° C, 85% RH, 1000 часов, 2 минуты на и 6 часов от

Solderability

15 контактов

MIL-STD-883, метод 2003

· Обширная характеристика тестирование всех ENARGY CORP. Продукция и производственных процессов выполняется для

убедиться, что мы поставляем надежный, надежный продукт. Свяжитесь с производителем для официального семейства продуктов квалификационного документа.

5. Работа CURVE и WAVE

Рисунок 1: Эффективность при номинальном выходном напряжении против нагрузки

ток для минимума, номинальный и максимальное входное напряжение

при 25 ° С.

Рисунок 2: рассеиваемая мощность при номинальном от выходного напряжения

ток нагрузки для минимального, номинальная и максимальная вход

Напряжение при 25 ° С.

Рисунок 3: Выход пульсации напряжения при номинальном входном напряжении и

Номинальный ток нагрузки (20 мВ / дел). Емкость нагрузки: 1 мкФ

Керамический конденсатор и конденсатор танталовый 10 мкФ. Пропускная способность:

20 МГц. Смотрите рисунок 13 & часть 7-ой.

Рисунок 4: Испытательная установка диаграмма, показывающая точки измерения

для ввода терминала Пульсирующий ток (тест 1), Input Отраженный

Пульсирующий ток (Test 2) и Пульсации выходного напряжения

(Рисунок 3).

Рисунок 5: Turn-на переходные при полной нагрузке (резистивная нагрузка) (2

мс / дел) .Входной напряжения предварительно нанесен. Ч. 1: Vout (2В / дел). Ч.

2: ON / OFF вход (5V / дел)

Рисунок 6: Выключение время спада при полной нагрузке (2 мс / дел).

Ч. 1: Vout (2В / дел)

Ч. 2: ON / OFF вход (5V / дел)

Рисунок 7: реакция Выходное напряжение на шаг-изменение нагрузки

тока (50% -75% -50% Iout (макс); DI / DT = 0.1A / мкс). Нагрузка

Цоколь: 10 мкФ, танталовый конденсатор 100 мВт ESR и 1 мкФ

Керамический конденсатор. Ч. 1: Vout (200 мВ / дел), гл 2: Iout

(10A / дел).

Рисунок 8: реакция Выходное напряжение на шаг-изменение нагрузки

тока (50% -75% -50% Iout (макс): DI / DT = 2.5A / мкс). Нагрузка

Цоколь: 470μF, танталовый конденсатор 30 мВт ESR и 1 мкФ

керамическая крышка. Ч. 1: Vout (200 мВ / дел), гл 2: Iout (10A / дел).

6. Pin Функция Описание

6.1 Включение (ON / OFF) Управление (Pin 2):

Включить контакт позволяет модуль питания для включения и выключения в электронном виде. Функция Включить (On / Off) является

полезно для экономии заряда батареи, при импульсном применения силы, и для мощности до секвенирования.

Включить вывод привязан к -Vin. Он подъехал внутри, так не требуется внешний источник напряжения. Открытым

коллектор (или открытый сток) коммутации рекомендуется для контроля Включить штифта.

При использовании Включить PIN-код, убедитесь, что ссылка на самом деле -Vin контактный, не впереди фильтрация электромагнитных помех или

на расстоянии от устройства. Оптически муфта управляющий сигнал и размещения оптических соединителя непосредственно в модуле

избежать какой-либо из этих проблем. Если включить контактный не используется, он может быть оставлен с плавающей (положительный логики) или соединен с -Vin

PIN-код (отрицательная логика). Рисунок указаны пять возможных схем для управления / OFF ПИН-кодов. Рисунок B является детальный взгляд из

Внутренняя / OFF схемы на.

Рисунок: Различные схемы для вождения штифт ON / OFF.

Рисунок B: Внутренняя ON / контактный схема OFF

6.2 Пульт дистанционного зондирования (Pins 7 и 5):

Дистанционное зондирование позволяет конвертер чувствовать

Выходное напряжение непосредственно в точке нагрузки и, таким образом,

автоматически компенсирует распределение нагрузки проводника и

контактные убытки (Рисунок C). Существует один смысл привести для каждого

выходной терминал, обозначенный + Разум и -смысле. Эти провода

имеют очень низкий ток по сравнению с нагрузкой ведет.

Внутри резистор, подключенный между терминалом и смысле

Выходная мощность терминала. Если дистанционное измерение не используется,

чувство приводит потребностей должен быть замкнут на соответствующих выходных

приводит (Рисунок D).

Рисунок C: Подключение к удаленному Sense

Уход должен быть приняты при принятии выход

соединения. Если выходные клеммы должны отключить

до чувств линий, ток полной нагрузки будет стекать

чувств линий и повредить резисторы внутреннем восприятии.

Будьте уверены, чтобы всегда выключить преобразователь до

каких-либо выходных соединений. Максимальный

компенсация напряжения на падение линии до 0.5В

Рисунок D: дистанционное измерение не используется.

6.3 Напряжение TRIM (Pin 6):

Выходное напряжение можно регулировать вверх или вниз с помощью внешнего резистора. Есть положительная логика отделка и отрицательные

отделка логика доступны. Для положительного логики, выходное напряжение увеличивается, когда внешняя отделка резистор подключен

между дифферента и + Vout / + Sense штифта. Выходное напряжение будет уменьшаться, когда внешняя отделка резистор

связаны между дифферента и -Vout / -смысле штифта. Многооборотного 20Ký обрезки горшок также могут быть использованы для регулировки выходного напряжения

вверх или вниз. (Рисунок E & F)

Таблица 6.3: Вывод Комплектация Logic

Выход Комплектация Логика:

Положительная логика

Отрицательная логика

Дополнительно - P

Стандарт

Трим-Up

Клипс до + Sense

Клипс для -смысле

Trim-вниз

Клипс для -смысле

Клипс до + Sense

Рисунок E: Положительный отделка Logic

Рисунок F: обрезки банк Подключение

7. Основные операции и функции приложения

7.1 Выход Ripple & Noise Test:

Выходные пульсации состоит из основной частоты пульсаций и высокочастотного шума переключения шипами.

фундаментальная частота переключения пульсации (или основной пульсация) находится в 100 кГц в диапазоне 1 МГц; высокая частота переключения

шум шип (или переключение шума), в 10 МГц в диапазоне 50 МГц. Помехи переключения обычно определяется с 20

Пропускная способность МГц, чтобы включить все существенные гармоники для импульсных помех.

Самый простой способ для измерения выходного пульсации и шум является использование наконечник щуп осциллографа и основное кольцо нажатой

непосредственно против выходных выводов преобразователя мощности, как показано ниже. Это делает кратчайший соединение через

выходных клемм. Земля клип осциллограф зонд не должен использоваться при измерении пульсаций и шума.

земля клип будет не только выступать в качестве антенны и доставка излучаемой энергии высокой частоты, но это будет ввести

общий режим шума измерения, а также.

Стандартная установка тест для пульсации и шума измерений показано на рисунке F. сокет зонда (Tektronix, PN

131.0258-00) используется для измерения, чтобы устранить наводки, связанных с долгим первом клипе датчиков осциллографа.

Рисунок F: Ripple & Noise стандартных испытаниях средств.

7.2 Пример схемы приложения

Рисунок G: Типичные схемы (отрицательная логика блок, включен постоянно).

Схемы применения: Рисунок G ниже представлена ​​типичная схема контура, который подробно входной фильтрации и напряжения обрезки.

7.3 Ввод Фильтрация

DC-DC преобразователи, по своей природе, генерировать значительный

уровни и кондуктивных и излучаемых помех. Есть два

типы, проведенного шума: обычный режим и дифференциальный

Режим шум. Шум общего режима непосредственно связано с

эффективное паразитная емкость между мощностью

Модуль ввода проводов и заземление шасси.

дифференциальный шум режим на входных проводников. Здесь

Рекомендуется иметь некоторый уровень подавления помех до

Модуль питания.

Проведенные шума на линиях ввода питания может возникнуть в

либо дифференциальных или синфазные шумовые токи.

обязательным стандартам, проведенных выбросов является EN55022

Класс (Часть 15 правил ФКС). (Смотрите рисунок H)

Рисунок H: Ввод Фильтрация

7.4 Ввод Отраженный Пульсирующий ток

Преобразователь протекания тока от входного источника питания только тогда, когда вход переключателя на. Это создает ток пульсаций от источника входного сигнала. Отражение пульсация тока измеряется как ток пика до пика с датчика тока в пределах от 0 до пропускной способности 20 МГц. Пульсирующий ток может быть подавлено внешним Π (PI) фильтра, как показано ниже. см Рисунок I.

Рисунок I: Input Отраженный Пульсирующий ток

7,5 Защитные функции

· Входные под напряжением Блокировка: преобразователь предназначен для выключения, когда входное напряжение слишком низкое, помогая избежать проблемы неустойчивости системы ввода, блокировка схема является компаратор с DC гистерезиса. Когда входное напряжение растет, оно должно превышать типичный включения Пороговое значение напряжения (указан на странице спецификации) до Конвертер включится. После того, как преобразователь включен, входное напряжение должно упасть ниже типичного выключения Пороговое значение напряжения до преобразователь выключается.

· Выходной ток Ограничение: максимальный предел тока остается постоянным при снижении выходного напряжения. Однако, как только сопротивление короткого к выходу достаточно малы, чтобы падение напряжения на выходе ниже заданного выходного постоянного ограничения тока отключения напряжения, преобразователь в режиме икота неопределенном состоянии защиты от короткого замыкания пока состояние короткого замыкания не удаляется. Это предотвращает чрезмерный нагрев преобразователя или плата нагрузки.

· За-температура отключения: датчик температуры на преобразователя обнаруживает среднюю температуру модуля. Схема тепловая защита предназначена для включения преобразователя выключен, когда температура на измеренного месте достигает значения отключения от перегрева. Это позволит конвертер для включится при температуре измеренной месте падает на сумму превышения температуры отключения стоимости Restart гистерезиса.

8. МЕХАНИЧЕСКИЕ СХЕМА

ПРИМЕЧАНИЯ:



1. Контакты 4, 8 являются 0,060 "(1.52mm) диам. с 0,085 "(2.16mm) диам. противостояние плечами.

2. Все остальные выводы являются 0,040 "(1.02mm) диам. с 0,065 "(1.65mm) диам. противостояние плечами.

8,1 Pin Обозначения

Pin No.

Имя

Функция

1

Vin (+)

Положительный вход напряжения

2

Включить

Вход TTL, чтобы включить конвертер и выключается, привязаны к Vin (-), с внутренней подтянуть.

3

Vin (-)

Отрицательный вход напряжения

4

Vout (-)

Отрицательный выход напряжения

5

Смысл (-)

Отрицательный дистанционного смысл. Смысле (-) может быть соединен с Vout (-) или остается открытым.

6

Отделка

Выход отделка напряжения. Оставьте клипс открыта для номинального выходного напряжения.

7

Смысл (+)

Положительный дистанционного смысл. Смысле (+) может быть соединен с Vout (+) или остается открытым.

8

Vout (+)

Положительный выход напряжения

Контактная информация
Shenzhen YONP Power Co.,Ltd

Контактное лицо: Miss. Angel

Телефон: 1598940345

Факс: 86-755-3697544

Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Sitemap

политика конфиденциальности | Китай наушники bluetooth спорт поставщик. Copyright © 2013 - 2024 normalsimadapter.com. All Rights Reserved. Developed by ECER
