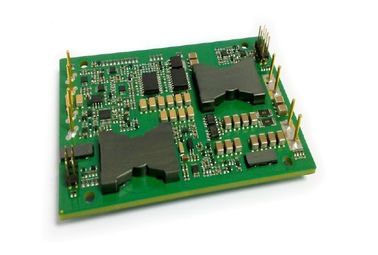

Выход 24V ZG800-320S24-POC поставкы 800W военной власти
Главные особенности
Сила выхода: 800W
Широкий ряд входного сигнала: 180-420Vdc
Высокая эффективность преобразования: До 93%
Линия регулировка до ±0.5%
Регулировка нагрузки до ±0.5%
Фикчированная равочая частота
Напряжение тока изоляции: 1500V
Делить нагрузки до 20 блоков
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Выведите наружу предохранение от перегрузки
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Уравновешивание напряжения тока выхода: ±5%
Обзор продукта
Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Введение продукта
Серия ZG независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича четверти индустриального стандарта. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и усилие применения. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.
1. Электрические характеристики
Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.
1,1 Абсолютный максимум номинальностей
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ввод напряжения
|
|
|
430
|
Vdc
|
Непрерывный, неуправляемый
|
|
|
|
420
|
Vdc
|
Непрерывный, работающ
|
|
|
|
430
|
Vdc
|
Работая переходное предохранение,<100ms>
|
|
Напряжение тока изоляции
|
|
|
2000
|
Vdc
|
Входной сигнал к выходу
|
|
Рабочая температура
|
-40
|
|
100
|
℃
|
|
|
Температура хранения
|
-55
|
|
105
|
℃
|
|
|
Позвольте к напряжению тока Vin-
|
-2,0
|
|
10
|
Vdc
|
|
1,2 Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Работая ввод напряжения
|
180
|
320
|
420
|
Vdc
|
Непрерывный
|
|
Замыкание недонапряжения
|
|
177
|
179
|
Vdc
|
Turn-on порог; минимальная нагрузка
|
|
125
|
150
|
|
Vdc
|
Порог Поворота-; половинная нагрузка
|
|
Максимальное течение входного сигнала
|
|
|
5,5
|
A
|
Максимальная допускаемая нагрузка; входной сигнал 180Vdc
|
|
Эффективность
|
|
93
|
|
%
|
Максимальная допускаемая нагрузка; Ввод напряжения номинальности;
Диаграммы 1-2
|
|
Неработающее течение входного сигнала
|
|
20
|
|
mA
|
Включите низкий уровень штыря
|
|
Порекомендуйте внешний входной сигнал
Емкость
|
|
100
|
|
μF
|
Типичный ESR 0.1-0.2Ω
|
1,3 Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Точка отсчета напряжения тока выхода
|
23,76
|
24,00
|
24,24
|
Vdc
|
Номинальный входной сигнал; Минимальная нагрузка
|
|
Ряд напряжения тока выхода
|
23,52
|
24,00
|
24,48
|
Vdc
|
|
|
Ряд течения выхода
|
1
|
|
33,4
|
A
|
Вопрос к термальный derating. Диаграмма 3-4
|
|
Линия регулировка
|
|
±0.02
|
±0.5
|
%
|
Низкая линия к высокой линии; максимальная допускаемая нагрузка
|
|
Регулировка нагрузки
|
|
±0.02
|
±0.5
|
%
|
Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал
|
|
Регулировка температуры
|
|
±0.01
|
±0.02
|
%/°C
|
Над температурной амплитудой рабочей температуры
|
|
Настоящий предел
|
35
|
40
|
43,4
|
A
|
Напряжение тока 95% выхода nominal
|
|
Течение короткого замыкания
|
1
|
40
|
43,4
|
A
|
Напряжение тока выхода <250 mV="">
|
|
Пульсация (RMS)
|
|
60
|
|
mV
|
Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz
ширина полосы частот, диаграмма 9
|
|
Шум (размах)
|
|
240
|
|
mV
|
|
Крышка максимального выпуска продукции.
|
|
4000
|
|
μF
|
Номинальный входной сигнал; максимальная допускаемая нагрузка
|
|
Уравновешивание напряжения тока выхода
|
|
±5
|
|
%
|
Номинальный входной сигнал; максимальная допускаемая нагрузка
|
1,4 Характеристики динамической характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Измените в течении выхода
(di/dt= 0.1A/μs)
|
|
900
|
|
mV
|
Номинальный входной сигнал, 50% до 75% до 50% Iout максимальное; Диаграмма 7
|
|
Измените в течении выхода
(di/dt= 2.5A/μs)
|
|
1200
|
|
mV
|
Номинальный входной сигнал, 50% до 75% до 50% Iout максимальное; Диаграмма 8
|
|
Устанавливая время
|
|
600
|
|
μS
|
К nom не познее 1% Vout.
|
|
Turn-on время
|
|
20
|
|
госпожа
|
Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 5
|
|
Время падения выключения
|
|
300
|
|
μS
|
Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 6
|
|
Overshoot напряжения тока выхода
|
|
5
|
|
%
|
|
1,5 Функциональные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Частота переключения
|
180
|
200
|
220
|
КГц
|
Регулированный этап и этап изоляции
|
|
Уравновешивание (Pin21)
|
См. уравновешивание напряжения тока части 7,4 (Pin21)
|
|
Выведите наружу уравновешивание напряжения тока
|
|
|
5
|
%
|
Уравновешивание вверх, toVout Pin уравновешивания (-)
|
|
5
|
|
|
%
|
Уравновешивание вниз, Pin уравновешивания к Vout (+)
|
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin11)
|
См. часть 7,1
|
|
Включите напряжение тока
Включите течение источника
|
|
2
|
|
Vdc
|
Включите плавать штыря
|
|
|
1
|
|
mA
|
|
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Положительная логика
|
2,5
|
|
10
|
Vdc
|
На-Управление, логика высокая или плавать
|
|
-0,5
|
|
0,2
|
Vdc
|
-Управление, логика низкая
|
|
Напряжение тока Vaux (pin13)
|
См. часть 7,8
|
|
Напряжение тока Vaux
Течение источника Vaux
|
|
10
|
|
Vdc
|
Вспомогательное напряжение тока выхода
|
|
|
20
|
|
mA
|
|
|
Предохранение от перегрузки
|
105
|
120
|
130
|
%
|
Настоящ-Режим, ИМП ульс течением ИМПа ульс
Порог предела, (нагрузка %Rated)
|
|
Предохранение от короткого замыкания
|
|
|
65
|
mΩ
|
Тип: Режим икоты, Non-Запирая на задвижку,
Автоматическ-Спасение, порог, короткое замыкание
Сопротивление
|
|
Над-Температура
Предохранение
|
|
105
|
|
℃
|
Тип: Non-Запирать на задвижку, Автоматическ-Спасение;
Порог, температура PCB
|
|
|
15
|
|
℃
|
Гистерезис
|
1,6 Характеристики изоляции
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
1500
|
|
|
Vdc
|
Входной сигнал к выходу
|
|
1500
|
|
|
Vdc
|
Входной сигнал к основанию
|
|
500
|
|
|
Vdc
|
Выход к основанию
|
|
Сопротивление изоляции
|
100
|
|
|
MΩ
|
На 500Vdc, котор нужно испытать его когда атмосферное давление и R.H. 90%
|
|
Емкость изоляции
|
|
1000
|
|
pF
|
|
2. Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Вес
|
|
6.1(170)
|
|
Oz (g)
|
Помещенный
|
|
(Высчитанный) MTBF
|
1
|
|
|
MHrs
|
TR-NWT-000332; нагрузка 80%, 300LFM,
40℃ Ta
|
3. Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-40
|
|
+100
|
℃
|
Выдвинутая, низкопробная температура PCB
|
|
Температура хранения
|
-55
|
|
+115
|
℃
|
Окружающий
|
|
Коэффициент температуры
|
|
|
±0.02
|
%/℃
|
|
|
Влажность
|
20
|
|
95
|
%R.H.
|
Относительная влажность, Non - конденсирующ
|
4. Соответствие стандартов
|
Параметр
|
Примечания
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Определение температуры воспламенения иглы (IEC 695-2-2)
|
Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые
|
|
IEC 61000-4-2
|
|
5. Спецификация квалификации
|
Параметр
|
Примечания
|
|
Вибрация
|
10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3
|
|
Механически удар
|
минута 100g, 2 падения в x и Y-osь, 1 падение в оси z
|
|
Холод (в деятельности)
|
Объявление IEC60068-2-1
|
|
Влажная жара
|
IEC60068-2-67 Cy
|
|
Задействовать температуры
|
-40°C к 100°C, пандусу 15°C/min., 500 циклам
|
|
Сила/термальный задействовать
|
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
|
|
Маргинальность конструкции
|
Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%
|
|
Испытание жизни
|
95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов
|
|
Solderability
|
IEC60068-2-20
|
6. Типичные волна и кривые
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.
Диаграмма 2: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.
Диаграмма 3: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 800 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 4 (номинальный ввод напряжения).
Диаграмма 4: Термальный график конвертера на течении максимальной допускаемой нагрузки (800W) при воздух 25°C пропуская на тарифе 800 LFM. Воздух пропускает через конвертер от штыря 1 для того чтобы приколоть 4 (номинальный ввод напряжения).
Диаграмма 5: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (10 ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V//div)
Диаграмма 6: Время падения выключения на максимальной допускаемой нагрузке (400μs/div). Ch 1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).
Диаграмма 7: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (25%-50%-25% из Iout (максимального); dI/dt = 1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 1μF. Ch 1: Vout (500mV/div).
Диаграмма 8: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 30 mΩ и керамическая крышка 1μF. Ch 1: Vout (500mV/div).
Диаграмма 9: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (100mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.
7. Физическая информация
7,1 Механически план
Примечания:
1. Штыри 1-8 0,6" (1.52mm) dia. без плеч.
2. Штыри 9-22 0,025" квадрат (0.64mm).
3. Pin 9 до 14 снабдил ссылками к Vin (-). Pin 15 до 22 снабженные ссылками для того чтобы воспринять (-).
4. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm), x.xxx ±0.010 внутри. (x.xx ±0.25mm).
7,2 Обозначения Pin
|
Pin нет.
|
Имя
|
Функция
|
|
1
|
Vin (+)
|
Положительный ввод напряжения
|
|
2
|
Vin (+)
|
Положительный ввод напряжения
|
|
3
|
Vin (-)
|
Отрицательный ввод напряжения
|
|
4
|
Vin (-)
|
Отрицательный ввод напряжения
|
|
5
|
Vout (-)
|
Отрицательное напряжение тока выхода
|
|
6
|
Vout (-)
|
Отрицательное напряжение тока выхода
|
|
7
|
Vout (+)
|
Положительное напряжение тока выхода
|
|
8
|
Vout (+)
|
Положительное напряжение тока выхода
|
|
9
|
Сдвиг фазы
|
Уменьшить входной сигнал отразили пульсацию настоящую и уменьшить время на ответ переходного процесса нагрузки
|
|
10
|
TSB
|
Термальная шина выключения
|
|
11
|
Позвольте
|
Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
|
|
12
|
Синхронизаци-В
|
Равочая частота установлена к 200KHz и может быть синхронизирована
внешние часы соединенные между Синхронизаци-В штыре и землей (-) Vin.
|
|
13
|
Vaux
|
Вспомогательное напряжение тока выхода
|
|
14
|
Temp.
Монитор
|
Отсутствие пользы
|
|
15
|
Синхронизация-Вне
|
Этот штырь содержит сигнал часов снабженный ссылками к штырю чувства (-).
|
|
16
|
FET колцеобразного уплотнения
Привод
|
Поводковый палец FET обеспечивает напряжение тока DC около 10V над главным выходом
|
|
17
|
Нагрузка
Делить
|
Два или больше модули можно управлять в параллели для или резервной деятельности или дополнительный
требования к электической мощности.
|
|
18
|
Сила хорошая
|
Штырь силы хороший показывает положение operating модуля
|
|
19
|
Настоящий
Монитор
|
Течение выхода можно измерить от этого штыря.
|
|
20
|
Чувство (-)
|
Отрицательное дистанционное чувство. ЧУВСТВО (-) может быть подключено к Vout (-) или налево раскрыть.
|
|
21
|
Уравновешивание
|
Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
|
|
22
|
Воспримите (+)
|
Положительное дистанционное чувство. ЧУВСТВО (+) может быть подключено к Vout (+) или налево раскрыть.
|
