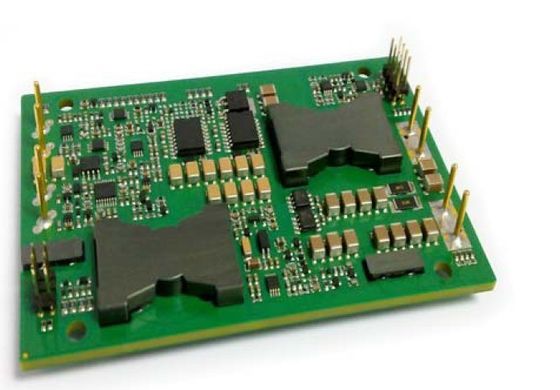

Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Low noise military power supplies modules dc-dc Output 45V ZG800-250S45-POC

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: ZG800-250S45-POC

Оплата и доставка Условия:

Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 15000Pcs/week
Онлайн консультант
Подробное описание продукта

Выход 45V ZG800-250S45-POC поставкы 800W военной власти





Главные особенности

Сила выхода: 800W

Широкий ряд входного сигнала: 180-340Vdc

Высокая эффективность преобразования: До 93%

Линия регулировка до ±0.5%

Регулировка нагрузки до ±0.5%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Делить нагрузки до 20 блоков

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: ±2%



Обзор продукта

Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.



Введение продукта

Серия ZG независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича индустрии нештатный. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и усилие применения. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.



1. Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.



1,1 Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения





360

Vdc

Непрерывный, неуправляемый





340

Vdc

Непрерывный, работающ





360

Vdc

Работая переходное предохранение,<100ms>

Напряжение тока изоляции





2000

Vdc

Входной сигнал к выходу

Рабочая температура

-55



100



Температура хранения

-65



115



Позвольте к напряжению тока Vin-

-2,0



10

Vdc





1,2 Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ряд ввода напряжения

180

250

340

Vdc

Непрерывный

Замыкание недонапряжения



177

179

Vdc

Turn-on порог; минимальная нагрузка

125

150



Vdc

Порог Поворота-; половинная нагрузка

Максимальное течение входного сигнала





5,5

A

Максимальная допускаемая нагрузка; входной сигнал 180Vdc

Эффективность



93



%

Максимальная допускаемая нагрузка; Ввод напряжения номинальности;

Диаграммы 1-2

Неработающее течение входного сигнала



20



mA

Включите низкий уровень штыря

Порекомендуйте внешний входной сигнал

Емкость



100



μF

Типичный ESR 0.1-0.2Ω



1,3 Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

44,55

45,00

45,45

Vdc

Номинальный входной сигнал; Минимальная нагрузка

Ряд напряжения тока выхода

44,1

45,00

45,9

Vdc



Ряд течения выхода

1



17,8

A

Вопрос к термальный derating. Диаграмма 3-4

Линия регулировка



±0.02

±0.5

%

Низкая линия к высокой линии; максимальная допускаемая нагрузка

Регулировка нагрузки



±0.02

±0.5

%

Минимальная нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал

Регулировка температуры



±0.01

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

18,69

21

23,2

A

Напряжение тока 95% выхода nominal

Течение короткого замыкания

1

21

23,2

A

Напряжение тока выхода <250 mV="">

Пульсация (RMS)



80



mV

Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz

ширина полосы частот, диаграмма 9

Шум (размах)



450



mV

Крышка максимального выпуска продукции.



1200



μF

Номинальный входной сигнал; максимальная допускаемая нагрузка

Уравновешивание напряжения тока выхода

+2



-2

%

Номинальный входной сигнал; максимальная допускаемая нагрузка



1,4 Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/μs)



1300



mV

Номинальный входной сигнал, 50% до 75% до 50% Iout максимальное; Диаграмма 7

Измените в течении выхода

(di/dt= 2.5A/μs)



1800



mV

Номинальный входной сигнал, 50% до 75% до 50% Iout максимальное; Диаграмма 8

Устанавливая время



400



μS

К nom не познее 1% Vout.

Turn-on время



20



госпожа

Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 5

Время падения выключения



300



μS

Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 6

Overshoot напряжения тока выхода



5



%





1,5 Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

220

КГц

Регулированный этап и этап изоляции

Уравновешивание (Pin21)

См. уравновешивание напряжения тока части 7,4 (Pin21)

Выведите наружу уравновешивание напряжения тока





2

%

Уравновешивание вверх, toVout Pin уравновешивания (-)

2





%

Уравновешивание вниз, Pin уравновешивания к Vout (+)

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin11)

См. часть 7,1

Включите напряжение тока

Включите течение источника



2



Vdc

Включите плавать штыря



1



mA



Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Положительная логика

2,5



10

Vdc

На-Управление, логика высокая или плавать

-0,5



0,2

Vdc

-Управление, логика низкая

Напряжение тока Vaux (pin13)

См. часть 7,8

Напряжение тока Vaux

Течение источника Vaux



8,5



Vdc

Вспомогательное напряжение тока выхода



20



mA



Предохранение от перегрузки

105

120

130

%

Настоящ-Режим, ИМП ульс течением ИМПа ульс

Порог предела, (нагрузка %Rated)

Предохранение от короткого замыкания





80

Тип: Режим икоты, Non-Запирая на задвижку,

Автоматическ-Спасение, порог, короткое замыкание

Сопротивление

Над-Температура

Предохранение



105



Тип: Non-Запирать на задвижку, Автоматическ-Спасение;

Порог, температура PCB



15



Гистерезис



1,6 Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1500





Vdc

Входной сигнал к выходу

1500





Vdc

Входной сигнал к основанию

500





Vdc

Выход к основанию

Сопротивление изоляции

100





На 500Vdc, котор нужно испытать его когда атмосферное давление и R.H. 90%

Емкость изоляции



1000



pF





2. Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Вес



6.1(170)



Oz (g)

Помещенный

(Высчитанный) MTBF

1





MHrs

TR-NWT-000332; нагрузка 80%, 300LFM,

40℃ Ta



3. Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-55



+100

Выдвинутая, низкопробная температура PCB

Температура хранения

-65



+115

Окружающий

Коэффициент температуры





±0.02

%/℃



Влажность

20



95

%R.H.

Относительная влажность, Non - конденсирующ



4. Соответствие стандартов

Параметр

Примечания

UL/cUL60950



EN60950



GB4943



Определение температуры воспламенения иглы (IEC 695-2-2)

Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые

IEC 61000-4-2





5. Спецификация квалификации

Параметр

Примечания

Вибрация

10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3

Механически удар

минута 100g, 2 падения в x и Y-osь, 1 падение в оси z

Холод (в деятельности)

Объявление IEC60068-2-1

Влажная жара

IEC60068-2-67 Cy

Задействовать температуры

-40°C к 100°C, пандусу 15°C/min., 500 циклам

Сила/термальный задействовать

Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов

Маргинальность конструкции

Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%

Испытание жизни

95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов

Solderability

IEC60068-2-20



6. Типичные волна и кривые

Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 2: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 3: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 800 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 4 (номинальный ввод напряжения).



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 4: Термальный график конвертера на течении максимальной допускаемой нагрузки (800W) при воздух 25°C пропуская на тарифе 800 LFM. Воздух пропускает через конвертер от штыря 1 для того чтобы приколоть 4 (номинальный ввод напряжения).



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 5: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (20 ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (20V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 6: Время падения выключения на максимальной допускаемой нагрузке (1 ms/div). Ch 1: Vout (20V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div).



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 7: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала 100 mW ESR и керамический конденсатор 1μF. Ch 1: Vout (1V/div).



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 8: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 10μF, конденсатор тантала 100 mW ESR и керамический конденсатор 1μF. Ch 1: Vout (1V/div).



Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC

Диаграмма 9: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (200mV/div). Емкость нагрузки: ширина полосы частот конденсатора керамического конденсатора 1μF и тантала 10μF: 20 MHz.



7. Физическая информация

7,1 Механически план

Малошумный dc-dc модулей поставк военной власти вывел наружу 45V ZG800-250S45-POC



Примечания:

1. Штыри 1-8 0,6" (1.52mm) dia. без плеч.

2. Штыри 9-22 0,025" квадрат (0.64mm).

3. Pin 9 до 14 снабдил ссылками к Vin (-). Pin 15 до 22 снабженные ссылками для того чтобы воспринять (-).

4. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm), x.xxx ±0.010 внутри. (x.xx ±0.25mm).



7,2 Обозначения Pin

Pin нет.

Имя

Функция

1

Vin (+)

Положительный ввод напряжения

2

Vin (+)

Положительный ввод напряжения

3

Vin (-)

Отрицательный ввод напряжения

4

Vin (-)

Отрицательный ввод напряжения

5

Vout (-)

Отрицательное напряжение тока выхода

6

Vout (-)

Отрицательное напряжение тока выхода

7

Vout (+)

Положительное напряжение тока выхода

8

Vout (+)

Положительное напряжение тока выхода

9

Сдвиг фазы

Уменьшить входной сигнал отразили пульсацию настоящую и уменьшить время на ответ переходного процесса нагрузки

10

TSB

Термальная шина выключения

11

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

12

Синхронизаци-В

Равочая частота установлена к 200KHz и может быть синхронизирована

внешние часы соединенные между Синхронизаци-В штыре и землей (-) Vin.

13

Vaux

Вспомогательное напряжение тока выхода

14

Temp.

Монитор

Отсутствие пользы

15

Синхронизация-Вне

Этот штырь содержит сигнал часов снабженный ссылками к штырю чувства (-).

16

FET колцеобразного уплотнения

Привод

Поводковый палец FET обеспечивает напряжение тока DC около 10V над главным выходом

17

Нагрузка

Делить

Два или больше модули можно управлять в параллели для или резервной деятельности или дополнительный

требования к электической мощности.

18

Сила хорошая

Штырь силы хороший показывает положение operating модуля

19

Настоящий

Монитор

Течение выхода можно измерить от этого штыря.

20

Чувство (-)

Отрицательное дистанционное чувство. ЧУВСТВО (-) может быть подключено к Vout (-) или налево раскрыть.

21

Уравновешивание

Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.

22

Воспримите (+)

Положительное дистанционное чувство. ЧУВСТВО (+) может быть подключено к Vout (+) или налево раскрыть.



Контактная информация
Shenzhen YONP Power Co.,Ltd
Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Карта сайта

Privacy Policy Китай хороший качество Универсальный адаптер переменного тока поставщик. Copyright © 2013 - 2020 normalsimadapter.com. All Rights Reserved. Developed by ECER
