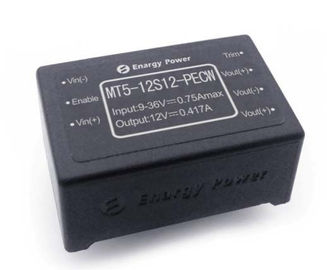

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти

Быстрая деталь

Место происхождения: Китай

Фирменное наименование: Enargy

Номер модели: MT5-12S12-PECW

Сила выхода: 5W

Температурная амплитуда рабочей температуры: -40~100℃

Ряд ввода напряжения: 9-36Vdc

Напряжение тока выхода: 12Vdc

Эффективность: 88%

Размер (L*W*H): 32.0*21.0*13.0mm

Термины компенсации & перевозкы груза

Количество минимального заказа: 1pcs

Цена: Переговоры

Срок поставки: Переговоры

Способность поставкы: 1000Pcs/week

Главные особенности

· Сила выхода: 5W

· Широкий ряд входного сигнала: 9-36Vdc

· Высокая эффективность преобразования: 88%

· Линия регулировка до ±0.5%

· Регулировка нагрузки до ±1.0%

· Напряжение тока изоляции: 1,500V

· Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

· Выведите наружу предохранение от перегрузок по току

· Предохранение от короткого замыкания режима икоты

· предохранение от Над-температуры

· Замыкание недонапряжения входного сигнала

· Уравновешивание -8~+ напряжения тока выхода 10% Vout

Обзор продукта

Польза этих модулей конвертера DC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

  1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр Минута Тип Макс Блоки Примечания
Ввод напряжения 45 Vdc Непрерывный, неуправляемый
36 Vdc Непрерывный, работающ
45 Vdc Работая переходное предохранение,<100ms>
Напряжение тока изоляции Входной сигнал к выходу
Рабочая температура -40 100 В виду температуры PCB
Температура хранения -65 125
Позвольте к напряжению тока Vin- -0,5 10 Vdc

1,2 Входные характеристики

Параметр Минута Тип Макс Блоки Примечания
Ряд ввода напряжения 9 12 36 Vdc
Замыкание недонапряжения 8,6 8,8 Vdc Пункт восстановления
8 8,2 Vdc Защитите пункт
Максимальное течение входного сигнала 0,75 A Минута Vin входного сигнала, максимальная допускаемая нагрузка выхода
Эффективность 86 % Расклассифицированный входной сигнал; Номинальная нагрузка
Диссипация, резервная 0,7 W Нулевая нагрузка

1,3 Характеристики выхода

Параметр Минута Тип Макс Блоки Примечания
Точка отсчета напряжения тока выхода 11,85 12,00 12,15 Vdc Номинальный входной сигнал. Нулевая нагрузка выхода
Ряд напряжения тока выхода 11,75 12,00 12,25 Vdc
Ряд течения выхода 0,01 0,417 A
Линия регулировка ±0.02 ±0.50 %
Регулировка нагрузки ±0.5 ±1.0 %
Настоящий предел 0,45 0,55 A Напряжение тока 95% выхода nominal
Пульсация (RMS) 10 mV Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz.
Шум (размах) 65 mV
Крышка максимального выпуска продукции 1200 μF

1,4 Характеристики динамической характеристики

Параметр Тип Блоки Примечания
Измените в течении выхода 200 mV 50% до 75% до 50% Iout максимальное; (di/dt= 0.1A/µs).
200 mV 50% до 75% до 50% Iout максимальное; (di/dt= 0.25A/µs).
Динамическое время восстановления 200 µS
Время восхода выхода 50 госпожа Старт с vin к подъему vout до 90%
Overshoot Поворота- 5 %

1,5 Функциональные характеристики

Параметр Минута Тип Макс Блоки Примечания
Частота переключения 180 200 220 КГц
Уравновешивание напряжения тока выхода 10 % Vout Уравновешивание вверх
5 Уравновешивание вниз
Включите напряжение тока 0,5 mA
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) логику позитва управления 2,5 10 Vdc На-Управление, логика высокая или плавать
-0,5 1,5 Vdc -Управление, логика низкая
Предохранение от перегрузки Настоящий режим, пульсирует течение (100% rared нагрузка)
Предохранение от короткого замыкания 100 mΩ Режим икоты, с спасения
Предохранение от Над-Температуры 105 Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB
90 Пункт восстановления

1,6 Характеристики изоляции

Параметр Минута Тип Макс Блоки Примечания
Напряжение тока изоляции 1500 Vdc Входной сигнал к выходу
1500 Vdc В к основании
500 Vdc Вне к основанию
Сопротивление изоляции 100 MΩ На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90%
Емкость изоляции 1000 pF

2. Общие характеристики

Параметр Минута Тип Макс Блоки Примечания
Вес 20 Oz (g)
(Высчитанный) MTBF 0,1 MHrs TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр Минута Тип Макс Блоки Примечания
Рабочая температура -40 100 Низкопробная температура PCB
Температура хранения -65 125 Температура окружающей среды
Коэффициент температуры ±0.02 %/℃
Влажность 20 95 %R.H.

4. Соответствие стандартов

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Типичные волна и кривые

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 0

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 1

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C.

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 2

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 3

Диаграмма 3: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от штыря 3 к pin1 (номинальному вводу напряжения).

Диаграмма 4: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки. Емкость нагрузки: конденсатор керамического конденсатора 0.1μF и тантала 10μF. Ширина полосы частот: 20 MHz.

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 4

Диаграмма 5: Температура окружающей среды 25 ℃, нагрузка снесенная нагрузкой (силой 13W), картой термического изображения.

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 5

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 6

Диаграмма 6: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (200 ms/div). Ввод напряжения pre-прикладной. Ch1: Vout (5V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)

Диаграмма 7: Время падения выключения на максимальной допускаемой нагрузке (2ms/div). Ch1: Vout (5V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 7

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 8

Диаграмма 8: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 1μF. Ch1: Vout (100mV/div).

Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 220μF, конденсатор тантала ESR 30 mΩ и керамический конденсатор 1μF. Ch1: Vout (100mV/div).

6. Физическая информация

6,1 Механически план

Высокочастотные модули MT5-12S12-PECW конвертера поставкы 5W 12V DC-DC военной власти 9

Примечания: 1. Все другие штыри dia 2. Pin4 0.6mm и Pin6 параллельное соединение. Потребитель смог достигнуть функции Vout (+) соедините ли или штырь 2 или оба. 3. Допуски: x.xx±0.02 внутри. (x.x±0.5mm) .x.xxx±0.010 внутри. (x.xx±0.25mm)

6,2 Обозначения Pin

Pin нет. Имя Функция
1 Vin (-) Отрицательный ввод напряжения
2 Позвольте Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
3 Vin (+) Положительный ввод напряжения
4 Vout (+) Положительное напряжение тока выхода
5 Vout (-) Отрицательное напряжение тока выхода
6 Vout (+) Положительное напряжение тока выхода
7 Уравновешивание Уравновешивание напряжения тока выхода
