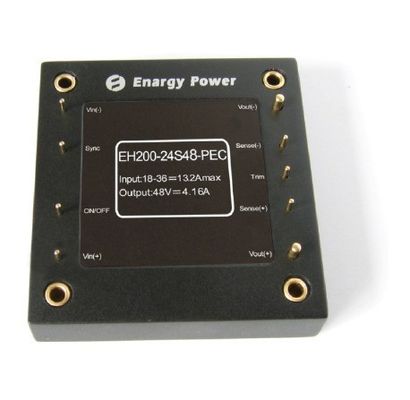

Изготовленная на заказ поставка 200W военной власти вывела наружу 48V 13.2A EH200-24S48-PEC

Выход 48V EH200-24S48-PEC поставкы 200W военной власти

Главные особенности

Широкий ряд входного сигнала: 18-36 v

Сила выхода: 200W

Высокая эффективность преобразования: 94%

Линия регулировка к: ±0.5%

Регулировка нагрузки к: ±0.5%

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: 8% Vout

Предохранение от перегрузок по току выхода

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Включите (включено-выключено) управление

Напряжение тока изоляции: 1500Vdc

Обзор продукта

Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			45	Vdc	Непрерывный, неуправляемый
			40	Vdc	Непрерывный, работающ
			45	Vdc	Напряжение тока ИМПа ульс,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-40		100	℃	В виду температуры PCB
Температура хранения	-55		105	℃
Включите – напряжение тока Vin	-0,5		10	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ряд ввода напряжения	18	24	36	Vdc
Замыкание недонапряжения		17,5	17,9	Vdc	Пункт восстановления
	15,5	16,5		Vdc	Защитите пункт
Максимальное течение входного сигнала			13,2	A	Минута Vin, максимальная допускаемая нагрузка выхода
Эффективность		93		%	Расклассифицированный входной сигнал; номинальная нагрузка
Диссипация, резервная		15	20	W	Минимальная нагрузка Iout=0.2A

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	47,52	48,00	48,48	Vdc	Номинальный входной сигнал; Нулевая нагрузка
Ряд напряжения тока выхода	47,52	48,00	48,48	Vdc	Номинальный входной сигнал; нагрузка
Ряд течения выхода	0		4,16	A
Линия регулировка			±0.5	%
Регулировка нагрузки			±0.5	%
Настоящий предел	4,3	4,9	5,8	A	Напряжение тока 95% выхода nominal
Течение короткого замыкания			5	A
Пульсация (RMS)		150		mV	Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz ширина полосы частот.
Шум (размах)		240		mV

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода		1		V	50% до 75% до 50% Iout максимальное; (di/dt= 0.1A/μs).
		1,2		V	50% до 75% до 50% Iout максимальное; (di/dt= 2.5A/μs).
Динамическое время восстановления		300		μS
Turn-on время		50		госпожа	Старт с vin к подъему vout до 90%
Overshoot Поворота-			5	%

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	187	230	255	КГц
Уравновешивание выхода		8		% Vout	Уравновешивание вверх
		8			Уравновешивание вниз
Включите течение PIN			0,5	mA
Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)	2,5		10	Vdc	На-управление, логика высокая или плавать
	-0,5		0,5	Vdc	-Управление, логика низкая
Предохранение от перегрузки	110	120	140	%	Настоящий режим, пульсирует течение (номинальная нагрузка 100%)
предохранение от Над-температуры		105		℃	Защитите пункт
		90		℃	Пункт восстановления

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
	1500			Vdc	Входной сигнал к основанию
	1500			Vdc	Выход к основанию
Сопротивление изоляции	100			MΩ	На 500Vdc, котор нужно испытать его когда атмосферное давление и R.H. 90%
Емкость изоляции		1000		pF

2. Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		118		Oz (g)
MTBF	1			MHrs	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-40		100	℃	Низкопробная температура PCB
Температура хранения	-55		105	℃	Низкопробная температура PCB
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.

4. Соответствие стандартов

Параметр	Примечания
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Типичные волна и кривые

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

Диаграмма 2: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимума

ввод напряжения на 25°C.

Диаграмма 3: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM

через 400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).

Диаграмма 4: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки. Емкость нагрузки: конденсатор керамического конденсатора 0.1μF и тантала 10μF. Ширина полосы частот: 20 MHz.

Диаграмма 5: Термальный график конвертера на течении максимальной допускаемой нагрузки (200W) при воздух 25°C пропуская на тарифе 200

LFM. Воздух пропускает через конвертер от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).

Диаграмма 6: Термальный график конвертера на течении максимальной допускаемой нагрузки (200W) при воздух 25°C пропуская на тарифе 200

LFM. Воздух пропускает через конвертер от входного сигнала к выходу (номинальному вводу напряжения).

Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (200 ms/div). Ввод напряжения pre-прикладной.

Ch1: Vout (50V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div))

Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (200 ms/div). Ch1: Vout (50V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)

Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt =

0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 0.1μF. Ch 1: Vout

(1mV/div).

Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамическая крышка 0.1μF. Ch 1: Vout (1mV/div).

6. Физическая информация

6,1 Механически план

Примечания:

1. Штыри 5, (3.81mm) dia 9.

2. Другой dia штырей (2.00mm).

3. Допуски: x.x ±0.5mm, x.xx ±0.25mm.

6,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Vin (+)	Положительный ввод напряжения
2	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
3	Синхронизация	Подсказка синхронизации
4	Vin (-)	Отрицательный ввод напряжения
5	Vout (-)	Отрицательное напряжение тока выхода
6	Чувство (-)	Remote компенсирует (-)
7	Уравновешивание	Уравновешивание напряжения тока выхода
8	Чувство (+)	Положительное напряжение тока выхода
9	Vout (+)	Положительное напряжение тока выхода
