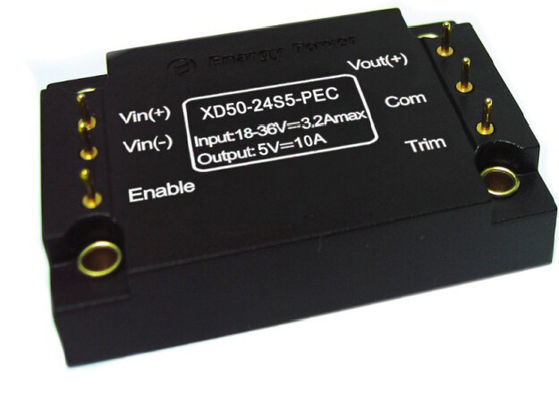

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC

  • Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC
Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: XD50-24S5-PEC
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 1000pcs/week
контакт
Подробное описание продукта
Высокий свет:

Изолированный конвертер Dc Dc

,

конвертер dc dc наивысшей мощности

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC

Характеристики:

Широкий ряд входного сигнала: 18 ‐ 36 v

Сила выхода: 50W

Высокая эффективность преобразования: 90%

Линия регулировка к: ±1%

Регулировка нагрузки к: ±1%

Входной сигнал под ‐ замка напряжения тока ‐ вне

‐ 8~+10% Vout trim± напряжения тока выхода

Выход над предохранением от течения ‐

Предохранение от короткого замыкания режима икоты

Выход над предохранением от напряжения тока ‐

Включите (включено-выключено) управление

Напряжение тока изоляции (входной сигнал к выходу): 1500Vdc

Обзор продукта:

Сила пользы этих модулей конвертера DC ‐ DC предварительная

технологии обрабатывать, управления и упаковывать к

обеспечьте представление, гибкость, надежность и цену

эффективность возмужалого компонента силы. Высокий

переключение струбцины частоты активное обеспечивает наивысшую мощность

плотность с малошумным и высокой эффективностью.

1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

40

Vdc

Непрерывный, неуправляемый

36

Vdc

Непрерывный, работающ

40

Vdc

Напряжение тока ИМПа ульс,<100ms>

Напряжение тока изоляции

2000

Vdc

Входной сигнал к выходу

Рабочая температура

-40

100

В виду температуры PCB

Температура хранения

-55

105

Включите - напряжение тока Vin

-2

15

Vdc

1,2 Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Работая ряд ввода напряжения

18

24

36

Vdc

Замыкание недонапряжения входного сигнала

17,0

17,5

17,9

Vdc

Пункт восстановления

16

16,5

17,0

Vdc

Защитите пункт

Максимальное течение входного сигнала

3,5

A

Минута Vin, максимальная допускаемая нагрузка выхода

Эффективность

88

%

Расклассифицированный входной сигнал; номинальная нагрузка

Диссипация, резервная

2

5

W

Нулевая нагрузка

1,3 Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

4,95

5,00

5,05

Vdc

Расклассифицированный ввод напряжения, нагрузка

Ряд напряжения тока выхода

4,90

5,00

5,10

Vdc

Ряд течения выхода

0

10

A

Стабилизация напряжения

±0.2

±1

%

Регулировка нагрузки

±0.2

±1

%

Предохранение от перегрузок по току выхода

12,5

A

90% из напряжения тока требуемой производительности

Течение Circui выхода короткое

10

20

A

RMS

15

mV

Номинальный входной сигнал; максимальная допускаемая нагрузка; 20MHz, ширина полосы частот

размах

75

mV

Емкостная нагрузка от themachine

4000

μF

1,4 Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

250

mV

Нагрузите change50%~75%~50% Iout максимальное, di/dt=

0.1A/μS

250

mV

Нагрузите change50%~75%~50% Iout максимальное, di/dt=

0.5A/μS

Динамическое время восстановления

300

мы

Turn-on время

5

госпожа

Старт с vin к подъему vout до 90%

Overshoot Поворота-

5

%

1,5 Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

230

КГц

Уравновешивание выхода

10

% Vout

Уравновешивание вверх

8

Уравновешивание вниз

Включите течение

1

mA

Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)

1

15

Vdc

На-управление, логика высокая или плавать

-0,5

0,3

Vdc

-управление, логика низкая

Предохранение от перенапряжения

110

130

%

Нагрузка

Предохранение от перегрузки

110

%

Настоящий режим, пульсирует течение (100% rared нагрузка)

Предохранение от короткого замыкания

65

Режим икоты, с спасения

1,6 Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1500

Vdc

Входной сигнал к выходу

1500

Vdc

В к основании

500

Vdc

Вне к основанию

Сопротивление изоляции

100

На 500VDC, котор нужно испытать его когда атмосферический

давление и R.H. 90%

Емкость изоляции

1000

pF

2. Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Вес

25

g

MTBF

1

MHrs

TR-NWT-000332; нагрузка 80%, 300LFM,

40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-40

100

Выдвинутая, низкопробная температура PCB

Температура хранения

-55

105

Окружающий

Коэффициент температуры

±0.02

%/℃

Влажность

20

95

%R.H.

4. Соответствие стандартов

Параметр

Примечания

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. ВОЛНА РАБОТЫ

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 0Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 1

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против нагрузки
течение для минимума, nominal, и максимального входного сигнала
напряжение тока на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока выхода и
60% расклассифицированная сила против тарифа воздушного потока для окружающего воздуха
температуры 25°C.

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 2Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 3

Диаграмма 3: Сила максимального выпуска продукции derating кривые против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM
через 400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 3
(номинальный ввод напряжения).

Диаграмма 4: Пульсация напряжения тока выхода на вводе напряжения
и течение номинальной нагрузки. Емкость нагрузки: 0.1μF керамическое
конденсатор и конденсатор тантала 10μF. Ширина полосы частот: 20
MHz.

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 4Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 5

Диаграмма 5: Термальный график конвертера на максимальной допускаемой нагрузке
течение (50W) при воздух 25°C пропуская на тарифе 200
LFM. Воздух пропускает через конвертер от штыря 1 к
штырь 3 (номинальный ввод напряжения).

Диаграмма 6: Термальный график конвертера на максимальной допускаемой нагрузке
течение (50W) при воздух 25°C пропуская на тарифе 200
LFM. Воздух пропускает через конвертер от входного сигнала
к выходу (номинальному вводу напряжения).

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 6Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 7

Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке)
(10ms/div). Ввод напряжения pre-прикладной.
Ch1: Vout (2V/div)
Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (500mV/div)

Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (10 ms/div).
Ch1: Vout (2V/div)
Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (500mV/div)

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 8Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 9

Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению внутри
течение нагрузки (50%-75%-50% из Iout (максимального); dI/dt =
0.1A/μs). Крышка нагрузки: 10μF, тантал 100mΩ ESR
конденсатор и керамический конденсатор 0.1μF.
Ch1: Vout (500mV/div)

Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt =2.5A/μs). Нагрузка
крышка: 10μF, конденсатор тантала ESR 30 mΩ и 0.1μF
керамическая крышка. Ch1: Vout (500mV/div)

Данные по 6 медицинских осмотров
6,1 Механически план

Выход 5V XD50-24S5-PEC конвертеров 50W DC-DC 10

Примечания:
1. Все штыри (1.02mm) dia.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Обозначения Pin

Pin нет.

Имя

Функция

1

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

2

Vin (-)

Отрицательный ввод напряжения

3

Vin (+)

Положительный ввод напряжения

4

Vout (+)

Положительное напряжение тока выхода

5

Com

Земля

6

Уравновешивание

Отрицательное напряжение тока выхода
