18 - 36V input выход 15V YN100-24DB15-PEC конвертеров 100W ряда DC-DC

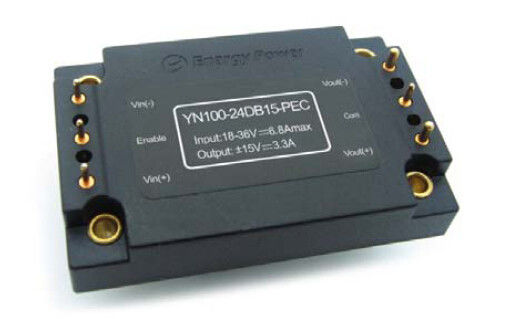

Выход 15V YN100-24DB15-PEC конвертеров 100W DC-DC

Главные особенности

Сила выхода: 100W

Широкий ряд входного сигнала: 18-36Vdc

Высокая эффективность преобразования: До 91%

Линия регулировка до ±1%

Регулировка нагрузки до ±1%

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перегрузок по току

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Обзор продукта

Сила пользы этих модулей конвертера DC-DC предварительная

технологии обрабатывать, управления и упаковывать для того чтобы обеспечить

эффективность представления, гибкости, надежности и цены

возмужалого компонента силы. Высокочастотная активная струбцина

переключение обеспечивает плотность наивысшей мощности с малошумным и

высокая эффективность.

1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			40	Vdc	Непрерывный, неуправляемый
			38	Vdc	Непрерывный, работающ
			40	Vdc	Работая переходное предохранение,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-40		100	℃	В виду температуры PCB
Температура хранения	-55		105	℃
Включите - напряжение тока Vin	-0,5		10	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ряд ввода напряжения	18	24	36	Vdc
Замыкание недонапряжения		17,5	17,9	Vdc	Пункт восстановления
	15,5	16,5		Vdc	Защитите пункт
Максимальное течение входного сигнала			6,8	A	Минута Vin, максимальная допускаемая нагрузка выхода
Эффективность		90		%	Расклассифицированный входной сигнал; Номинальная нагрузка
Диссипация, резервная			12	W	Нулевая нагрузка

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	14,85	15	15,15	Vdc	+Vout	Расклассифицированный ввод напряжения, нулевая нагрузка
	-14,85	-15	-15,15	Vdc	- Vout
Ряд напряжения тока выхода	14,55	15	15,45	Vdc	+Vout	Расклассифицированный ввод напряжения, нагрузка
	-14,55	-15	-15,45	Vdc	- Vout
Ряд течения выхода	0		3,33	A	+Vout	В тоже время увеличение 2 нагрузка
	0		3,33	A	- Vout
Линия регулировка		±0.5	±1	%	+Vout	В тоже время увеличение 2 нагрузка
		±0.5	±1	%	- Vout
Регулировка нагрузки		±0.5	±1	%	+Vout	В тоже время увеличение 2 нагрузка
		±0.5	±1	%	- Vout
Перегрузки по току выхода предохранение	3,5	4	4,4	A	+Vout	95% из напряжения тока требуемой производительности, нагрузка
	3,5	4	4,4	A	- Vout
Течение короткого замыкания			4	A	+Vout	Одновременное короткое замыкание 2
			4	A	- Vout
Пульсация (RMS)		100		mV	+Vout	Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz ширина полосы частот.
		100		mV	- Vout
Шум (размах)		150		mV	+Vout
		150		mV	- Vout
Емкостная нагрузка от themachine			2200	μF	+Vout
			2200	μF	- Vout

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода		480		mV	50% до 75% до 50% Iout максимальное; (di/dt= 0.1A/μs)
		600		mV	50% до 75% до 50% Iout максимальное; (di/dt= 2.5A/μs)
Динамическое время восстановления		300		μS
Turn-on время		30		госпожа	Старт с vin к подъему vout до 90%
Overshoot Поворота-		5		госпожа

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	187	230	255	КГц
Включите течение			10	mA
Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)	3,5		10	Vdc	На-управление, логика высокая или плавать
	-0,5		0,5	Vdc	-управление, логика низкая
Предохранение от перегрузки	105	115	130	%	Настоящий режим, пульсирует течение (100% rared нагрузка)
Предохранение от короткого замыкания			65	mΩ	Режим икоты, с спасения
Над предохранением от температуры		105		℃	Защитите пункт, в виду температуры PCB
		90		℃	Пункт восстановления

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
	1500			Vdc	Входной сигнал к основанию
	500			Vdc	Выход к основанию
Сопротивление изоляции	100			MΩ	На 500Vdc, котор нужно испытать его когда атмосферический давление и R.H. 90%
Емкость изоляции		1000		pF

2. Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		2.8(80)		Oz (g)
(Высчитанный) MTBF	1			MHrs	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-40		100	℃	низкопробная температура PCB
Температура хранения	-55		105	℃	Окружающий
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.

4. Соответствие стандартов

Параметр	Примечания
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Типичные волна и кривые

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против.

течение нагрузки для минимума, nominal, и максимума

ввод напряжения на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока и 60% выхода

расклассифицированная сила против тарифа воздушного потока для температур окружающего воздуха

25°C, 40°C, и 55°C (номинальный ввод напряжения).

Диаграмма 3: Сила максимального выпуска продукции derating кривые против.

температура окружающего воздуха для тарифов воздушного потока 0 LFM до конца

400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальный входной сигнал

напряжение тока).

Диаграмма 4: Пульсация напряжения тока выхода на номинальном входном сигнале

течение напряжения тока и номинальной нагрузки (20 mV/div). Нагрузка

емкость: керамический конденсатор 0.1μF и тантал 10μF

конденсатор. Ширина полосы частот: 20 MHz.

Диаграмма 5: Термальный график конвертера на максимальной допускаемой нагрузке

течение (150W) при воздух 25°C пропуская на тарифе

200 LFM. Воздух пропускает через конвертер от

штырь 3 для того чтобы приколоть 1 (номинальный ввод напряжения).

Диаграмма 6: Термальный график конвертера на максимальной допускаемой нагрузке

течение (150W) при воздух 25°C пропуская на тарифе

200 LFM. Воздух пропускает через конвертер от

входной сигнал к выходу (номинальному вводу напряжения).

Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке)

(20ms/div). Ввод напряжения pre-прикладной.

Ch1: Vout (10V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)

Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (40 ms/div).

Ch1: Vout (10V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)

Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению внутри

течение нагрузки (50%-75%-50% из Iout (максимального); dI/dt =

0.1A/μs). Крышка нагрузки: 10μF, тантал ESR 100 mΩ

конденсатор и керамический конденсатор 0.1μF. Ch1: Vout+

(200mV/div), Ch2: Vout- (200mV/div).

Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в нагрузке

течение (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Нагрузка

крышка: 470μF, конденсатор тантала 30 mW ESR и 0.1μF керамические

крышка. Ch1: Vout+ (200mV/div), Ch2: Vout- (200mV/div).

6. Физическая информация

6,1 Механически план

Примечания:

1. Штыри 4, 6 dia 1.52mm. с dia 2.16mm.

2. Штыри 1-3 dia 1.02mm. с dia 1.65mm.

3. Допуски: x.x ±0.5mm.x.xx ±0.25mm

6,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Vin (+)	Положительный ввод напряжения
2	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
3	Vin (-)	Отрицательный ввод напряжения
4	Vout (-)	Отрицательное напряжение тока выхода
5	Com	Земля
6	Vout (+)	Положительное напряжение тока выхода
