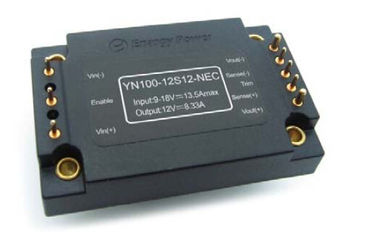

Выход 12V YN100-12S12-NEC конвертеров 100W DC-DC

Выход 12V YN100-12S12-NEC конвертеров 100W DC-DC

Главные особенности

Сила выхода: 100W

Широкий ряд входного сигнала: 9-18Vdc

Высокая эффективность преобразования: До 92%

Линия регулировка до ±1%

Регулировка нагрузки до ±1%

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перегрузок по току

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: ±8% Vout

Обзор продукта

Сила пользы этих модулей конвертера DC-DC предварительная

технологии обрабатывать, управления и упаковывать для того чтобы обеспечить

эффективность представления, гибкости, надежности и цены

возмужалого компонента силы. Высокочастотная активная струбцина

переключение обеспечивает плотность наивысшей мощности с малошумным и

высокая эффективность.

1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			24	Vdc	Непрерывный, неуправляемый
			20	Vdc	Непрерывный, работающ
			24	Vdc	Работая переходное предохранение,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-40		100	℃	В виду температуры PCB
Температура хранения	-55		105	℃
Включите - напряжение тока Vin	-0,5		5	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ряд ввода напряжения	9	12	18	Vdc
Замыкание недонапряжения		8	8,9	Vdc	Пункт восстановления
	7,5	8		Vdc	Защитите пункт
Максимальное течение входного сигнала			13,5	A	Минута Vin, максимальная допускаемая нагрузка выхода
Эффективность		91		%	Расклассифицированный входной сигнал; Номинальная нагрузка
Диссипация, резервная		7	11	W	Нулевая нагрузка

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	11,88	12,00	12,12	Vdc	Расклассифицированный ввод напряжения, нулевая нагрузка
Ряд напряжения тока выхода	11,88	12,00	12,24	Vdc	Расклассифицированный ввод напряжения, нагрузка
Ряд течения выхода	0		8,33	A
Линия регулировка		±0.5	±1	%
Регулировка нагрузки		±0.5	±1	%
Настоящий предел	8,7	10	10,9	A	Напряжение тока 95% выхода nominal
Течение короткого замыкания			10	A
Пульсация (RMS)		80		mV	Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz.
Шум (размах)		120		mV
Емкостная нагрузка от themachine			4000	μF

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода			400	mV	50% до 75% до 50% Iout максимальное; (di/dt= 0.1A/µs)
			480	mV	50% до 75% до 50% Iout максимальное; (di/dt= 2.5A/µs)
Динамическое время восстановления		300		μS
Turn-on время		15		госпожа	Старт с vin к подъему vout до 90%
Overshoot Поворота-			5	госпожа

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	200	230	260	КГц
Уравновешивание выхода		8		% Vout	Уравновешивание вверх
		8			Уравновешивание вверх по 0 8 0 уравновешиваний вниз
Включите течение			5	mA
Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)	-0,5		0,5	Vdc	На-управление, логика высокая или плавать
	3,5		10	Vdc	-управление, логика низкая
Предохранение от перегрузки	110	120	130	%	Настоящий режим, пульсирует течение (100% rared нагрузка)
Над предохранением от температуры		105		℃	Защитите пункт, в виду температуры PCB
		90		℃	Пункт восстановления

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
	1500			Vdc	Входной сигнал к основанию
	500			Vdc	Выход к основанию
Сопротивление изоляции	100			MΩ	Выход к BaseAt 500Vdc, котор нужно испытать его когда атмосферное давление и R.H. 90%
Емкость изоляции		1000		pF

2. Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		2.5(72)		Oz (g)
(Высчитанный) MTBF	1			MHrs	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-40		100	℃	низкопробная температура PCB
Температура хранения	-55		105	℃	Окружающий
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.	Относительная влажность, Non - конденсирующ

4. Соответствие стандартов

Параметр	Примечания
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Типичные волна и кривые

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C, 40°C, и 55°C (ввода напряжения).

Диаграмма 3: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).

Диаграмма 4: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (20 mV/div). Емкость нагрузки: конденсатор керамического конденсатора 0.1μF и тантала 10μF. Ширина полосы частот: 20 MHz.

Диаграмма 5: Термальный график конвертера на течении максимальной допускаемой нагрузки (100W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух пропускает через конвертер от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).

Диаграмма 6: Термальный график конвертера на течении максимальной допускаемой нагрузки (100W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух пропускает через конвертер от входного сигнала к выходу (номинальному вводу напряжения).

Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (200ms/div). Ввод напряжения pre-прикладной. Ch1: Vout (10V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)

Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (40 ms/div). Ch1: Vout (10V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)

Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 0.1μF. Ch1: Vout (200mV/div).

Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 10μF, конденсатор тантала 100 mW ESR и керамическая крышка 0.1μF. Ch1: Vout (200mV/div).

6. Физическая информация

6,1 Механически план

Примечания:

1. Штыри 6, 10 dia 1.52mm. с dia 2.16mm.

2. Допуски: x.x ±0.5mm.x.xx ±0.25mm

6,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Vin (+)	Положительный ввод напряжения
2	NU	NU
3	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
4	NU	NU
5	Vin (-)	Отрицательный ввод напряжения
6	Vout (-)	Отрицательное напряжение тока выхода
7	Чувство (-)	Отрицательное дистанционное чувство. Чувство (-) может быть подключено к Vout (-) или налево раскрыть.
8	Уравновешивание	Уравновешивание напряжения тока выхода. Выйдите штырь уравновешивания открытым для номинального напряжения тока выхода.
9	Воспримите (+)	Положительное дистанционное чувство. Чувство (+) может быть подключено к Vout (+) или налево раскрыть.
10	Vout (+)	Положительное напряжение тока выхода
