Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW

  • Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW
Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: XD40-24S5-POCW
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 1000pcs/week
контакт
Подробное описание продукта
Высокий свет:

конвертер dc dc наивысшей мощности

,

модуль конвертера dc-dc

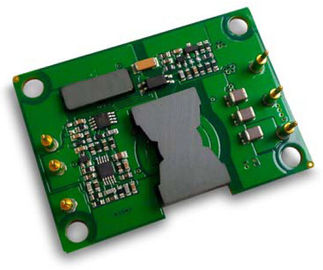

Выход 5V 8A XD40-24S5-POCW конвертеров 40W DC-DC

Главные особенности

Сила выхода: 40W

Широкий ряд входного сигнала: 20-60Vdc

Высокая эффективность преобразования: До 91%

Линия регулировка до ±1%

Регулировка нагрузки до ±1%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перенапряжения

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: -8~+10%

Обзор продукта

Сила пользы этих модулей конвертера DC-DC предварительная

технологии обрабатывать, управления и упаковывать для того чтобы обеспечить

эффективность представления, гибкости, надежности и цены

возмужалого компонента силы. Высокочастотная активная струбцина

переключение обеспечивает плотность наивысшей мощности с малошумным и

высокая эффективность.

1. Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.

1,1 Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

65

Vdc

Непрерывный, неуправляемый

60

Vdc

Непрерывный, работающ

65

Vdc

Работая переходное предохранение,<100ms>

Напряжение тока изоляции

2000

Vdc

Входной сигнал к выходу

Рабочая температура

-55

100

Температура хранения

-55

125

Включите - напряжение тока Vin

-2,0

10

Vdc

1,2 Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

ряд ввода напряжения

20

48

60

Vdc

Непрерывный

Замыкание недонапряжения

19,0

19,5

19,9

Vdc

Turn-on порог

18,0

18,5

19,0

Vdc

Поворот - с порога

Максимальное течение входного сигнала

2,5

A

Максимальная допускаемая нагрузка; входной сигнал 20Vdc

Эффективность

89

%

Диаграммы 1-4

Диссипация

5

W

Нулевая нагрузка

Неработающее течение входного сигнала

5

mA

Включите низкий уровень штыря

Порекомендуйте внешний входной сигнал

Емкость

100

uF

Типичный ESR 0.1-0.2W

1,3 Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

4,95

5,00

5,05

Vdc

Номинальный входной сигнал; Нулевая нагрузка

Ряд напряжения тока выхода

4,90

5,00

5,10

Vdc

Нулевая нагрузка к максимальной нагрузке

Ряд течения выхода

0

8

A

Вопрос к термальный derating, 100LFM,

Диаграммы 5 до 8

Линия регулировка

±0.2

±1

%

Низкая линия к высокой линии; максимальная допускаемая нагрузка

Регулировка нагрузки

±0.2

±1

%

Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал

Регулировка температуры

±0.002

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

11

A

Напряжение тока 90% выхода nominal

Течение короткого замыкания

0

10

20

A

Напряжение тока выхода <250 mV="">

Пульсация (RMS)

15

mV

Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz

ширина полосы частот; См. диаграмму 13

Зашумите (размах)

75

mV

Крышка максимального выпуска продукции.

2200

μF

Номинальный входной сигнал; максимальная допускаемая нагрузка

Уравновешивание напряжения тока выхода

-8

+10

%

Номинальный входной сигнал; максимальная допускаемая нагрузка

1,4 Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/us)

250

mV

50% до 75% до 50% Iout максимальное; Диаграмма 11

Измените в течении выхода

(di/dt= 2.5A/us)

250

mV

50% до 75% до 50% Iout максимальное; Диаграмма 12

Устанавливая время

300

мы

К nom не познее 1% Vout.

Turn-on время

5

госпожа

Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9

Время падения выключения

2

госпожа

Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10

Overshoot напряжения тока выхода

5

%

1,5 Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

230

КГц

Регулированный этап и этап изоляции

Уравновешивание (Pin6)

См. уравновешивание напряжения тока части 7,2 (Pin6)

Выведите наружу уравновешивание напряжения тока

10

%

Уравновешивание вверх, Pin уравновешивания к (-)Vout.

8

%

Уравновешивание вниз, Pin уравновешивания к (+) Vout.

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin1)

См. часть 7,1

Включите напряжение тока

Включите течение источника

15

Vdc

Включите плавать штыря

1

mA

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Положительная логика

1,0

15

Vdc

На-Управление, логика высокая или плавать

-0,5

0,3

Vdc

-Управление, логика низкая

Предохранение от перенапряжения

120

%

Предохранение от перегрузки

120

%

Настоящ-Режим, ИМП ульс течением ИМПа ульс

Порог предела, (нагрузка %Rated)

Предохранение от короткого замыкания

65

Тип: Режим икоты, Non-Запирая на задвижку,

Автоматическ-Спасение, порог, короткое замыкание

Сопротивление

1,6 Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1500

Vdc

Входной сигнал к выходу

Сопротивление изоляции

10

На 500VDC, котор нужно испытать его когда атмосферический

давление и R.H. 90%

Емкость изоляции

1000

pF

2. Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Вес

0.88(25)

Oz (g)

Открытая рамка

(Высчитанный) MTBF

1

MHrs1

TR-NWT-000332; нагрузка 80%, 300LFM,

40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-55

+100

Выдвинутая, низкопробная температура PCB

Температура хранения

-55

+125

Окружающий

Коэффициент температуры

±0.02

%/℃

Влажность

20

95

%R.H.

Относительная влажность, Non - конденсирующ

4. Соответствие стандартов

Параметр

Примечания

UL/cUL60950

EN60950

GB4943

Определение температуры воспламенения иглы (IEC 695-2-2)

испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые

IEC 61000-4-2

5. Спецификация квалификации

Параметр

Примечания

Вибрация

10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3

Механически удар

минута 100g, 2 падения в x и Y-osь, 1 падение в оси z

Холод (в деятельности)

Объявление IEC60068-2-1

Влажная жара

IEC60068-2-67 Cy

Задействовать температуры

-40°C к 100°C, пандусу 15°C/min., 500 циклам

Сила/термальный задействовать

Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов

Маргинальность конструкции

Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%

Испытание жизни

95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов

Solderability

IEC60068-2-20

6. Типичные волна и кривые

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 0Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 1

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против нагрузки
течение для минимума, nominal, и максимального ввода напряжения
на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока и 60% выхода
расклассифицированная сила против тарифа воздушного потока для температур окружающего воздуха
25°C, 40°C, и 55°C (номинальный ввод напряжения).

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 2Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 3

Диаграмма 3: Диссипация силы на номинальном напряжении тока выхода против.
течение нагрузки для минимума, nominal, и максимального входного сигнала
напряжение тока на 25°C.

Диаграмма 4: Диссипация силы на номинальном напряжении тока выхода и
60% расклассифицированная сила против тарифа воздушного потока для окружающего воздуха
температуры 25°C, 40°C, и 55°C (номинального входного сигнала
напряжение тока).

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 4Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 5

Диаграмма 5: Сила максимального выпуска продукции derating кривые против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM до конца
400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 3 (номинальный входной сигнал
напряжение тока).

Диаграмма 6: Термальный график конвертера на течении нагрузки 8 amp
(40W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух
пропускать через конвертер от штыря 1 для того чтобы приколоть 3 (nominal
ввод напряжения).

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 6Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 7

Диаграмма 7: Кривые максимального выпуска продукции сил-derating против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM до конца
400 LFM при воздух пропуская от входного сигнала к выходу (nominal
ввод напряжения).

Диаграмма 8: Термальный график конвертера на течении нагрузки 8 amp
(40W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух
пропускать через конвертер от входного сигнала к выходу (nominal
ввод напряжения).

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 8Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 9

Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (2
ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (2V/div). Ch
2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (200mV/div)

Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (2 ms/div).
Ch 1: Vout (2V/div)
Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (200m V/div)

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 10Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 11

Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в нагрузке
настоящий (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Нагрузка
крышка: 10μF, конденсатор тантала 100 mW ESR и 0.1uF
керамический конденсатор. Ch 1: Vout (200mV/div).

Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt = 0.5A/μs). Нагрузка
крышка: 10μF, конденсатор тантала 30 mW ESR и 0.1uF
керамическая крышка. Ch 1: Vout (200mV/div).

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 12

Диаграмма 13: Пульсация напряжения тока выхода на вводе напряжения
и течение номинальной нагрузки (20 mV/div). Емкость нагрузки: 1μF
конденсатор керамического конденсатора и тантала 10μF. Ширина полосы частот:
20 MHz. См. диаграмму 13 & разделите 7th.

7. Спецификации функции
7,1 Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin 1)
Штырь позволять позволяет модулю силы быть переключенным дальше и электронно. Функция позволять (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)
полезный для сохранять силу батареи, для пульсированного применения силы или для силы вверх sequencing.
Штырь позволять снабжен ссылками к - Vin. Он вытягиван вверх по внутренне, поэтому никакой источник внешнего напряжения необходим. Открытое
переключатель сборника (или раскройте сток) порекомендован для управления штыря позволять.
При использовании штыря позволять, убеждайтесь что справка действительно - штырь Vin, не впереди EMI фильтруя или
отдаленно от блока. Оптически соединять сигнал управления и обнаруживать местонахождение opto муфту сразу на модуле будут
во избежание любые из этих проблемы. Если штырь позволять не использован, то он можно выйти плавать (положительная логика) или подключить к - Vin
штырь (отрицательная логика). Вычисляйте детали a 5 возможных цепей для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем. Диаграмма b детальный взгляд
внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети.

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 13Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 14

Вычисляйте a: Различные цепи для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем.

Диаграмма b: Внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети штыря

7,2 Уравновешивание напряжения тока (Pin 6)
Напряжение тока выхода можно отрегулировать up or down с внешним резистором. Напряжение тока выхода увеличит когда
внешний резистор утески соединен между штырем уравновешивания и Com. Напряжение тока выхода уменьшит когда
внешний резистор утески соединен между штырем уравновешивания и Vout (+). (Диаграмма c).

Уравновешивание выхода

Уравновешивание-Вверх

Pin уравновешивания к Com

Уравновешивание-Вниз

Pin уравновешивания к Vout (+)

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 15

Диаграмма c: внешняя цепь уравновешивания Выход-напряжения тока

7,3 Характеристики предохранения
·Замыкание недонапряжения входного сигнала: Конвертер конструирован для того чтобы повернуть когда ввод напряжения слишком низок, помогающ во избежание
проблема нестабильности системы входного сигнала, сети замыкания компаратор с гистерезисом DC. Когда ввод напряжения
поднимать, он должен превысить типичное turn-On значение порога напряжения (перечисленное на странице спецификации) перед конвертером
повернет дальше. Как только конвертер дальше, ввод напряжения должен понизиться под типичным значением порога напряжения Поворота-
перед конвертером повернет.
·Предел течения выхода: Максимальный настоящий предел остает постоянн как падения напряжения тока выхода. Однако, как только
импеданс короткой через выход мал достаточно для того чтобы сделать для того чтобы вывести наружу падение напряжения тока под определенным выходом
Напряжение тока выключения Настоящ-Предела DC, конвертер в положение предохранения от короткого замыкания режима икоты индефинитное до
условие короткого замыкания извлекается. Это предотвращает чрезмерно топление конвертера или доски нагрузки.
·Выключение Над-Температуры: Датчик температуры на конвертере воспринимает среднюю температуру модуля.
Термальная цепь выключения конструирована для того чтобы повернуть конвертер с когда температура на воспринятом положении достигает
значение выключения Над-Температуры. Оно позволит конвертеру повернуть дальше снова когда температура воспринятое
падения положения количеством выключения Над-Температуры повторяют старт значения гистерезиса.
8. Типичные применение и конструктивное соображение
8,1 Типичная цепь применения

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 16

Диаграмма d: Типичная цепь применения (постоянно позволенный блок отрицательной логики,).

8,2 Фильтровать входного сигнала

Конвертеры DC-DC, по своему характеру, производят значительно
уровни и дирижированных и излученных шумов.
дирижированные единый режим и дифференциал шумов включенные
шумы режима. Шум единого режима сразу отнесен
к эффективной паразитной емкости между силой
земля проводников и шасси входного сигнала модуля.
дифференциальный шум режима через проводники входного сигнала. Он
порекомендовал иметь некоторый уровень подавления EMI к
модуль силы.
Дирижированный шум на линиях электропередач входного сигнала может произойти
как или течения шума дифференциала или единого режима.
необходимый стандарт для дирижированных излучений EN55022
Тип a (FCC Part15). (См. диаграмму e)

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 17

9. Испытайте метод
9,1 Выведите наружу испытание пульсации & шума:
Пульсация выхода составлена спайков шума пульсации собственной частоты и переключения частоты коротковолнового диапазона.
основная переключая пульсация частоты (или основная пульсация) в 100KHz к ряду 1MHz; высокочастотное переключение
спайк шума (или шум переключения) в 10 MHz к ряду 50MHz. Шум переключения нормально определен с 20
Ширина полосы частот MHz для того чтобы включить все значительно гармоники для спайков шума.
Самый легкий путь измерить пульсацию и шум выхода использовать отжатые подсказку зонда осциллографа и кольцо земли
сразу против конвертера силы выведите наружу штыри, как показан ниже. Это налаживает самая короткая возможная связь поперек
выходные терминалы. Зажим зонда осциллографа земной должен никогда быть использован в измерении пульсации и шума.
земной зажим не только подействует как антенна и приемистость излучаемая высокочастотная энергия, но он введет
шум единого режима к измерению также.
Стандартная установка испытания для измерений пульсации & шума показана в диаграмме F. Гнездо зонда (Tektronix, P.N.
131.0258-00) использованы для измерений для того чтобы исключить приемистость шума связанную с длинним земным зажимом зондов объема.

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 18

Диаграмма f: Середины испытания стандарта пульсации & шума.

10. Физическая информация
10,1 Механически план

Широкий ряд 20 входного сигнала - конвертеры 40W 60V DC-DC вывели наружу 5V 8A XD40-24S5-POCW 19

Примечания:
1. Все штыри 0,040" (1.02mm) dia. с 0,09" (2.2mm) dia. плечи тупика.
2. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm)
x.xxx ±0.010 внутри. (x.xx ±0.25mm)

10,2 Обозначения Pin

Pin нет.

Имя

Функция

1

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

2

Vin (-)

Отрицательный ввод напряжения

3

Vin (+)

Положительный ввод напряжения

4

Vout (+)

Положительное напряжение тока выхода

5

Com

Земля

6

Уравновешивание

Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.

Контактная информация
Shenzhen YONP Power Co.,Ltd

Контактное лицо: Miss. Angel

Телефон: 1598940345

Факс: 86-755-3697544

Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Sitemap

политика конфиденциальности | Китай двухнаправленный конвертер dc dc поставщик. Copyright © 2013 - 2024 normalsimadapter.com. All Rights Reserved. Developed by ECER
