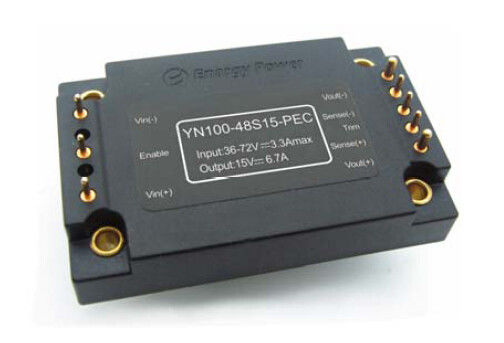

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC

  • напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC
напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: YN100-48S15-PEC
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 1000pcs/week
контакт
Подробное описание продукта
Высокий свет:

конвертер dc dc наивысшей мощности

,

модуль конвертера dc-dc

Выход 12V YN100-48S15-PEC конвертеров 100W DC-DC

Главные особенности

Сила выхода: 100W

Широкий ряд входного сигнала: 36-72Vdc

Высокая эффективность преобразования: До 92%

Линия регулировка до ±0.5%

Регулировка нагрузки до ±0.5%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: ±5%

Пакет: Помещенный

Квартальный кирпич: 2.30×1.48×0.48in

58.5×37.6×12.3mm

Обзор продукта

Сила пользы этих модулей конвертера DC-DC предварительная

технологии обрабатывать, управления и упаковывать для того чтобы обеспечить

эффективность представления, гибкости, надежности и цены

возмужалого компонента силы. Высокочастотная активная струбцина

переключение обеспечивает плотность наивысшей мощности с малошумным и

высокая эффективность.

1. Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.

1,1 Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

78

Vdc

Непрерывный, неуправляемый

75

Vdc

Непрерывный, работающ

78

Vdc

Работая переходное предохранение,<100ms>

Напряжение тока изоляции

2000

Vdc

Входной сигнал к выходу

Рабочая температура

-55

100

Температура хранения

-65

125

Позвольте к напряжению тока Vin-

-0,8

10

Vdc

1,2 Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ряд ввода напряжения

36

48

72

Vdc

Непрерывный

Замыкание недонапряжения

35,5

35,9

Vdc

Turn-on порог

32,5

34,0

Vdc

Порог Поворота-

Максимальное течение входного сигнала

3,5

A

Максимальная допускаемая нагрузка; входной сигнал 36Vdc

Эффективность

92,5

%

Figures1-4

Диссипация

7

11

W

Нулевая нагрузка

Неработающее течение входного сигнала

10

mA

Включите низкий уровень штыря

Порекомендуйте внешний входной сигнал

Емкость

100

μF

Типичный ESR 0.1-0.2W

1,3 Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

14,85

15,00

15,15

Vdc

Номинальный входной сигнал; Нулевая нагрузка; 25℃

Ряд напряжения тока выхода

14,80

15,03

15,20

Vdc

Ряд течения выхода

0

6,7

A

Вопрос к термальный derating; Диаграммы 5 до 8

Линия регулировка

±0.05

±0.50

%

Низкая линия к высокой линии; Максимальная допускаемая нагрузка

Регулировка нагрузки

±0.09

±0.50

%

Нулевая нагрузка к максимальной допускаемой нагрузке; Номинальный входной сигнал

Регулировка температуры

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

7

7,7

8,7

A

Напряжение тока 95% выхода nominal

Течение короткого замыкания

0,3

7,7

8,5

A

Напряжение тока выхода <250 mV="">

Пульсация (RMS)

50

mV

Номинальный входной сигнал; Максимальная допускаемая нагрузка; 20 MHzbandwidth; Диаграмма 13

Шум (размах)

150

mV

Крышка максимального выпуска продукции.

4000

μF

Номинальный входной сигнал; Максимальная допускаемая нагрузка

Уравновешивание напряжения тока выхода

±5

%

Номинальный входной сигнал; Максимальная допускаемая нагрузка; 25°C

1,4 Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/μs)

440

mV

50% до 75% до 50% Iout максимальное; Диаграмма 11

Измените в течении выхода

(di/dt= 2.5A/μs)

520

mV

50% до 75% до 50% Iout максимальное; Диаграмма 12

Устанавливая время

300

μS

К nom не познее 1% Vout.

Turn-on время

15

госпожа

Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9

Время падения выключения

5

госпожа

Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10

Overshoot напряжения тока выхода

%

1,5 Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

187

230

255

КГц

Регулированный этап и этап изоляции

Уравновешивание (Pin6)

См. уравновешивание напряжения тока части 7,3 (Pin6)

Выведите наружу уравновешивание напряжения тока

5

%

Уравновесьте вверх, Pin уравновешивания к Vout (+).

5

%

Уравновесьте вниз, Pin уравновешивания к Vout (-).

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin2)

См. часть 7,1

Включите напряжение тока

Включите течение источника

10

Vdc

Включите плавать штыря

0,5

mA

Позвольте (управление включением-выключением)

Положительная логика

3,5

10

Vdc

На-Управление, логика высокая или плавать

-0,5

0,5

Vdc

-Управление, логика низкая

Предохранение от перегрузки

105

115

130

%

Настоящ-Режим, ИМП ульс течением ИМПа ульс

Порог предела, (нагрузка %Rated)

Предохранение от короткого замыкания

65

Тип: Режим икоты, Non-Запирая на задвижку,

Автоматическ-Спасение, порог, короткое замыкание

Сопротивление

Над-Температура

Предохранение

105

Тип: Non-Запирать на задвижку, Автоматическ-Спасение;

Порог, температура PCB

15

Гистерезис

1,6 Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1500

Vdc

Входной сигнал к выходу

1500

Vdc

Входной сигнал к основанию

500

Vdc

Выход к основанию

Сопротивление изоляции

10

На 500VDC, котор нужно испытать его когда атмосферический

давление и R.H. 90%

Емкость изоляции

1000

pF

2. Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Вес

2.5(72)

Oz (g)

Помещенный

(Высчитанный) MTBF

1

MHrs

TR-NWT-000332; нагрузка 80%, 300LFM,

40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-55

+100

Выдвинутая, низкопробная температура PCB

Температура хранения

-65

+125

Окружающий

Коэффициент температуры

±0.02

%/℃

Влажность

20

95

%R.H.

Относительная влажность, Non-Конденсируя

4. Соответствие стандартов

Параметр

Примечания

UL/cUL60950

EN60950

GB4943

Определение температуры воспламенения иглы (IEC 695-2-2)

Испытани по весь агрегат; Доска & пластичные компоненты UL94V-0 уступчивые

IEC 61000-4-2

5. Спецификация квалификации

Параметр

Примечания

Вибрация

10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3

Механически удар

минута 100g, 2 падения в x и Y-osь, 1 падение в оси z

Холод (в деятельности)

Объявление IEC60068-2-1

Влажная жара

IEC60068-2-67 Cy

Задействовать температуры

-40°C к 100°C, пандусу 15°C/min., 500 циклам

Сила/термальный задействовать

Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов

Маргинальность конструкции

Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%

Испытание жизни

95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов

Solderability

IEC60068-2-20

6. Типичные волна и кривые

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 0напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 1

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C, 40°C, и 55°C (номинального Vin).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 2напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 3

Диаграмма 3: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

Диаграмма 4: Диссипация силы на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C, 40°C, и 55°C (derating ввод напряжения).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 4напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 5

Диаграмма 5: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (derating ввод напряжения).

Диаграмма 6: Термальный график конвертера на течении максимальной допускаемой нагрузки (100W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух пропускает через конвертер от штыря 3 для того чтобы приколоть 1 (derating ввод напряжения).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 6напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 7

Диаграмма 7: Кривые максимального выпуска продукции сил-derating против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от входного сигнала к выходу (номинальному вводу напряжения).

Диаграмма 8: Термальный график конвертера на течении максимальной допускаемой нагрузки (100W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух пропускает через конвертер от входного сигнала к выходу (номинальному вводу напряжения).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 8напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 9

Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (20 ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)

Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (20 ms/div). Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 10напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 11

Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 1μF. Ch 1: Vout (200mV/div).

Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 470μF, конденсатор тантала ESR 30 mΩ и керамическая крышка 1μF. Ch 1: Vout (200mV/div).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 12

Диаграмма 13: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (50mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.

7. Спецификации функции

7,1 Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin 2)

Штырь позволять позволяет модулю силы быть переключенным дальше и электронно. Функция позволять (включено-выключено) полезна для сохранять силу батареи, для пульсированного применения силы или для силы вверх sequencing. Штырь позволять снабжен ссылками к - Vin. Он вытягиван вверх по внутренне, поэтому никакой источник внешнего напряжения необходим. Открытый переключатель сборника (или раскройте сток) порекомендован для управления штыря позволять. При использовании штыря позволять, убеждайтесь что справка действительно - штырь Vin, не впереди EMI фильтруя или отдаленно от блока. Оптически соединяющ сигнал управления и обнаруживающ местонахождение opto муфту сразу на модуле во избежание любые из этих проблемы. Если штырь позволять не использован, то он можно выйти плавать (положительная логика) или соединиться к - штырю Vin (отрицательной логике). Вычисляйте детали a 5 возможных цепей для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем. Диаграмма b детальный взгляд внутренних ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сетей.

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 13напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 14

Вычисляйте a: Различные цепи для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем.

Диаграмма b: Внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети штыря.

7,2 Дистанционное зондирование (штыри 7 и 5)

Дистанционное зондирование позволяет конвертеру воспринять напряжение тока выхода сразу с точки зрения нагрузки и таким образом автоматически компенсирует потери распределения & контакта проводника нагрузки (диаграмму c). Одно обозначенное руководство чувства для каждого выходного терминала, +Sense и - чувство. Эти руководства носят очень низкоточное сравненное с руководствами нагрузки. Внутренне резистор подключен между стержнем чувства и стержнем выходной мощности. Если дистанционное чувство не использовано, то чувство водит потребности быть замкнутым накоротко к их соответственно руководствам выхода (диаграмме d).

Должен быть позабочен налаживая связи выхода. Если выходные терминалы должны отключают перед линиями чувства, то течение максимальной допускаемой нагрузки пропустит вниз с линий чувства и повредит внутренние воспринимая резисторы. Уверен всегда привести вниз конвертер в действие перед налаживать все связи выхода. Максимальное напряжение тока компенсации для линии падения до 0.5V.

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 15напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 16

Диаграмма c: Дистанционное соединение чувства.

Диаграмма d: Дистанционное чувство не использовано.

7,3 Уравновешивание напряжения тока (Pin 6)

Напряжение тока выхода можно отрегулировать up or down с внешним резистором. Положительная логика уравновешивания и отрицательная логика уравновешивания доступные. Для положительной логики, напряжение тока выхода увеличит когда внешний резистор утески будет соединен между уравновешиванием и штырем +Vout/+Sense. Напряжение тока выхода уменьшит когда внешний резистор утески будет соединен между уравновешиванием и - штырь Vout/-Sense. Бак уравновешивания multi-поворота 20KΩ можно также использовать для того чтобы отрегулировать напряжение тока выхода up or down (диаграмма e & f).

Уравновешивание-Вверх

Pin уравновешивания к +Sense

Pin уравновешивания к - чувству

Уравновешивание-Вниз

Pin уравновешивания к - чувству

Pin уравновешивания к +Sense

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 17напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 18

Диаграмма e: Положительная логика уравновешивания.

Диаграмма f: Соединение бака уравновешивания.

7,4 Характеристики предохранения

·Замыкание недонапряжения входного сигнала: Конвертер конструирован для того чтобы повернуть когда ввод напряжения слишком низок, помогающ во избежание проблема нестабильности системы входного сигнала, сети замыкания компаратор с гистерезисом DC. Когда ввод напряжения поднимает, он должен превысить типичное turn-On значение порога напряжения (перечисленное на странице спецификации) прежде чем конвертер повернет дальше. Как только конвертер дальше, ввод напряжения должен понизиться под типичным значением порога напряжения Поворота- прежде чем конвертер повернет.

·Предел течения выхода: Максимальный настоящий предел остает постоянн как падения напряжения тока выхода. Однако, раз импеданс короткой через выход мал достаточно для того чтобы сделать для того чтобы вывести наружу падение напряжения тока под определенным напряжением тока выключения Настоящ-Предела DC выхода, конвертером в положение предохранения от короткого замыкания режима икоты индефинитное до тех пор пока условие короткого замыкания не извлекается. Это предотвращает чрезмерно топление конвертера или доски нагрузки.

·Выключение Над-Температуры: Датчик температуры на конвертере воспринимает среднюю температуру модуля. Термальная цепь выключения конструирована для того чтобы повернуть конвертер с когда температура на воспринятом положении достигает значение выключения Над-Температуры. Она позволит конвертеру повернуть дальше снова когда температура воспринятых падений положения количеством значения гистерезиса рестарта выключения Над-Температуры.

8. Типичные применение и конструктивное соображение

8,1 Типичная цепь применения

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 19

Диаграмма g: Типичная цепь применения (постоянно позволенный блок отрицательной логики,).

8,2 Фильтровать входного сигнала

Конвертеры DC-DC, по своему характеру, производят значительно уровни и дирижированных и излученных шумов. Дирижированные шумы включили шумы единого режима и режима дифференциала. Шум единого режима сразу отнесен к эффективной паразитной емкости между проводниками входного сигнала модуля силы и землей шасси. Дифференциальный шум режима через проводники входного сигнала. Порекомендованы, что имеет некоторый уровень подавления EMI к модулю силы. Дирижированный шум на линиях электропередач входного сигнала может произойти как или течения шума дифференциала или единого режима. Необходимый стандарт для дирижированных излучений EN55022 тип a (FCC Part15). (См. диаграмму h).

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 20напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 21

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 22

Диаграмма h: Фильтровать входного сигнала.

9. Испытайте пульсацию метода 9,1 выводить наружу & испытание шума пульсация выхода составлено спайков шума пульсации собственной частоты и переключения частоты коротковолнового диапазона. Основная переключая пульсация частоты (или основная пульсация) в 100KHz к ряду 1MHz; высокочастотный спайк шума переключения (или шум переключения) в 10 MHz к ряду 50MHz. Определены, что с шириной полосы частот 20 MHz включает шум переключения нормально все значительно гармоники для спайков шума. Самый легкий путь измерить пульсацию и шум выхода использовать подсказку зонда осциллографа и кольцо земли отжатые сразу против штырей выхода конвертера силы, как показан ниже. Это налаживает самая короткая возможная связь через выходные терминалы. Зажим зонда осциллографа земной должен никогда быть использован в измерении пульсации и шума. Земной зажим не только подействует как антенна и приемистость излучаемая высокочастотная энергия, но он введет шум единого режима к измерению также. Стандартная установка испытания для измерений пульсации & шума показана в диаграмме i. Гнездо зонда (Tektronix, P.N. 131.0258-00) использовано для измерений для того чтобы исключить приемистость шума связанную с длинним земным зажимом зондов объема.

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 23напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 24

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 25

Диаграмма i: Середины испытания стандарта пульсации & шума.

10. Физическая информация

10,1 Механически план

напряжение тока конвертера 15 100W DC-DC с Solderability IEC60068-2-20 YN100-48S15-PEC 26

Примечания:

1. Штыри 4, 8 0,060" (1.52mm) dia. с 0,085" (2.16mm) dia. плечи тупика.

2. Все другие штыри 0,040" (1.02mm) dia. с 0,065" (1.65mm) dia. плечи тупика.

3. Допуски: x.xx ±0.02 внутри. (x.x±0.5mm)

x.xxx ±0.010 внутри. (x.xx±0.25mm)

10,2 Обозначения Pin

Pin нет.

Имя

Функция

1

Vin (+)

Положительный ввод напряжения

2

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

3

Vin (-)

Отрицательный ввод напряжения

4

Vout (-)

Отрицательное напряжение тока выхода

5

Чувство (-)

Отрицательное дистанционное чувство. Чувство (-) может быть подключено к Vout (-) или налево раскрыть.

6

Уравновешивание

Уравновешивание напряжения тока выхода. Выйдите штырь уравновешивания открытым для номинального напряжения тока выхода.

7

Воспримите (+)

Положительное дистанционное чувство. Чувство (+) может быть подключено к Vout (+) или налево раскрыть.

8

Vout (+)

Положительное напряжение тока выхода

Контактная информация
Shenzhen YONP Power Co.,Ltd

Контактное лицо: Miss. Angel

Телефон: 1598940345

Факс: 86-755-3697544

Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Sitemap

политика конфиденциальности | Китай шаг dc dc вверх по конвертеру поставщик. Copyright © 2013 - 2024 normalsimadapter.com. All Rights Reserved. Developed by ECER
