Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | YN150-24DB15-POC |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 1000pcs/week |
Высокий свет: | Изолированный конвертер Dc Dc,конвертер dc dc наивысшей мощности |
---|

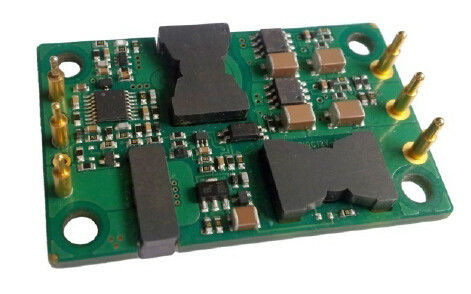

±15VYN150-24DB15-POC выхода конвертеров 150W DC-DC
Главные особенности
Сила выхода: 150W
Широкий ряд входного сигнала: 18-36Vdc
Высокая эффективность преобразования: До 92%
Линия регулировка до ±1%
Регулировка нагрузки до ±1%
Напряжение тока изоляции: 1500V
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Выведите наружу предохранение от перегрузок по току
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Обзор продукта
Сила пользы этих модулей конвертера DC-DC предварительная
технологии обрабатывать, управления и упаковывать для того чтобы обеспечить
эффективность представления, гибкости, надежности и цены
возмужалого компонента силы. Высокочастотная активная струбцина
переключение обеспечивает плотность наивысшей мощности с малошумным и
высокая эффективность.
1. Электрические характеристики
1,1 Абсолютный максимум номинальностей
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ввод напряжения |
|
|
40 |
Vdc |
Непрерывный, неуправляемый |
|
|
38 |
Vdc |
Непрерывный, работающ |
|
|
|
40 |
Vdc |
Работая переходное предохранение,<100ms> |
|
Напряжение тока изоляции |
|
|
2000 |
Vdc |
Входной сигнал к выходу |
Рабочая температура |
-40 |
|
100 |
℃ |
В виду температуры PCB |
Температура хранения |
-55 |
|
105 |
℃ |
|
Включите - напряжение тока Vin |
-2 |
|
10 |
Vdc |
|
1,2 Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ряд ввода напряжения |
18 |
24 |
36 |
Vdc |
|
Замыкание недонапряжения |
|
17,5 |
17,9 |
Vdc |
Пункт восстановления |
15,5 |
16,5 |
|
Vdc |
Защитите пункт |
|
Максимальное течение входного сигнала |
|
|
10 |
A |
Минута Vin, максимальная допускаемая нагрузка выхода |
Эффективность |
|
91 |
|
% |
Расклассифицированный входной сигнал; Номинальная нагрузка |
Диссипация, резервная |
|
|
12 |
W |
Нулевая нагрузка |
1,3 Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Точка отсчета напряжения тока выхода |
14,85 |
15 |
15,15 |
Vdc |
+Vout |
Расклассифицированный ввод напряжения, нулевая нагрузка |
-14,85 |
-15 |
-15,15 |
Vdc |
- Vout |
||
Ряд напряжения тока выхода |
14,55 |
15 |
15,45 |
Vdc |
+Vout |
Расклассифицированный ввод напряжения, нагрузка |
-14,55 |
-15 |
-15,45 |
Vdc |
- Vout |
||
Ряд течения выхода |
0,1 |
|
5 |
A |
+Vout |
|
0,1 |
|
5 |
A |
- Vout |
|
|
Линия регулировка |
|
±0.5 |
±1 |
% |
+Vout |
В тоже время увеличение 2 нагрузка |
|
±0.5 |
±1 |
% |
- Vout |
||
Регулировка нагрузки |
|
±0.5 |
±1 |
% |
+Vout |
В тоже время увеличение 2 нагрузка |
|
±0.5 |
±1 |
% |
- Vout |
||
Перегрузки по току выхода предохранение |
5,25 |
|
6,5 |
A |
+Vout |
95% из напряжения тока требуемой производительности, нагрузка |
5,25 |
|
6,5 |
A |
- Vout |
||
Течение короткого замыкания |
|
|
7 |
A |
+Vout |
|
|
|
7 |
A |
- Vout |
|
|
Пульсация (RMS) |
|
100 |
|
mV |
+Vout |
Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz ширина полосы частот. |
|
100 |
|
mV |
- Vout |
||
Шум (размах) |
|
150 |
|
mV |
+Vout |
|
|
150 |
|
mV |
- Vout |
||
Емкостная нагрузка от themachine |
220 |
|
1800 |
μF |
+Vout |
|
220 |
|
1800 |
μF |
- Vout |
1,4 Характеристики динамической характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Измените в течении выхода |
|
480 |
|
mV |
50% до 75% до 50% Iout максимальное; (di/dt= 0.1A/μs) |
|
600 |
|
mV |
50% до 75% до 50% Iout максимальное; (di/dt= 2.5A/μs) |
|
Динамическое время восстановления |
|
300 |
|
μS |
|
Turn-on время |
|
15 |
|
госпожа |
Старт с vin к подъему vout до 90% |
Overshoot Поворота- |
|
5 |
5 |
госпожа |
|
1,5 Функциональные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Частота переключения |
187 |
230 |
255 |
КГц |
|
Включите течение |
|
|
10 |
mA |
|
Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) |
3,5 |
|
10 |
Vdc |
На-управление, логика высокая или плавать |
-0,5 |
|
0,5 |
Vdc |
-управление, логика низкая |
|
Предохранение от перегрузки |
105 |
115 |
125 |
% |
Настоящий режим, пульсирует течение (100% rared нагрузка) |
Предохранение от короткого замыкания |
|
|
65 |
mΩ |
Режим икоты, с спасения |
Над предохранением от температуры |
|
105 |
|
℃ |
Защитите пункт, в виду температуры PCB |
|
90 |
|
℃ |
Пункт восстановления |
1,6 Характеристики изоляции
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Напряжение тока изоляции |
1500 |
|
|
Vdc |
Входной сигнал к выходу |
1500 |
|
|
Vdc |
Входной сигнал к основанию |
|
500 |
|
|
Vdc |
Выход к основанию |
|
Сопротивление изоляции |
100 |
|
|
MΩ |
На 500Vdc, котор нужно испытать его когда атмосферический давление и R.H. 90% |
Емкость изоляции |
|
1000 |
|
pF |
|
2. Общие характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Вес |
|
1.4(40) |
|
Oz (g) |
|
(Высчитанный) MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
3. Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
-40 |
|
100 |
℃ |
низкопробная температура PCB |
Температура хранения |
-55 |
|
105 |
℃ |
Окружающий |
Коэффициент температуры |
|
|
±0.02 |
%/℃ |
|
Влажность |
20 |
|
95 |
%R.H. |
|
4. Соответствие стандартов
Параметр |
Примечания |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
5. Типичные волна и кривые
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против.
течение нагрузки для минимума, nominal, и максимума
ввод напряжения на 25°C.
Диаграмма 2: Эффективность на номинальном напряжении тока и 60% выхода
расклассифицированная сила против тарифа воздушного потока для температур окружающего воздуха
25°C, 40°C, и 55°C (номинального ввода напряжения).
Диаграмма 3: Сила максимального выпуска продукции derating кривые против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM до конца
400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальный входной сигнал
напряжение тока).
Диаграмма 4: Пульсация напряжения тока выхода на номинальном входном сигнале
течение напряжения тока и номинальной нагрузки (20 mV/div). Нагрузка
емкость: керамический конденсатор 0.1μF и тантал 10μF
конденсатор. Ширина полосы частот: 20 MHz.
Диаграмма 5: Термальный график конвертера на максимальной допускаемой нагрузке
течение (150W) при воздух 25°C пропуская на тарифе
200 LFM. Воздух пропускает через конвертер от
штырь 3 для того чтобы приколоть 1 (номинальный ввод напряжения).
Диаграмма 6: Термальный график конвертера на максимальной допускаемой нагрузке
течение (150W) при воздух 25°C пропуская на тарифе
200 LFM. Воздух пропускает через конвертер от
входной сигнал к выходу (номинальному вводу напряжения).
Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке)
(20ms/div). Ввод напряжения pre-прикладной.
Ch1: Vout (10V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)
Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (40 ms/div).
Ch1: Vout (10V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)
Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению внутри
течение нагрузки (50%-75%-50% из Iout (максимального); dI/dt =
0.1A/μs). Крышка нагрузки: 10μF, тантал ESR 100 mΩ
конденсатор и керамический конденсатор 1μF. Ch1: Vout
(200mV/div)
Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs).
Крышка нагрузки: 470μF, конденсатор тантала ESR 30 mΩ и
керамическая крышка 0.1μF. Ch1: Vout (200mV/div)
6. Физическая информация
6,1 Механически план
Примечания:
1. Прикалывает 4, dia 6are 1.52mm. с dia 2.16mm.
2. Прикалывает 1, 3 dia 1.02mm. с dia 1.65mm.
3. Допуски: x.x ±0.5mm.x.xx ±0.25mm
6,2 Обозначения Pin
Pin нет. |
Имя |
Функция |
1 |
Vin (+) |
Положительный ввод напряжения |
3 |
Позвольте |
Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
5 |
Vin (-) |
Отрицательный ввод напряжения |
6 |
Vout (-) |
Отрицательное напряжение тока выхода |
9 |
Com |
Земля |
10 |
Vout (+) |
Положительное напряжение тока выхода |
