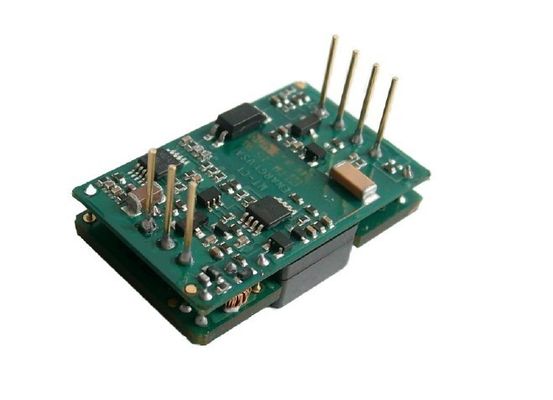

Изолированные конвертеры DC-DC

Выход 5V MT13-48S5-POC конвертеров 13W DC-DC

Главные особенности

Сила выхода: 13W

Широкий ряд входного сигнала: 36-72Vdc

Высокая эффективность преобразования: 91%

Линия регулировка до ±0.5%

Регулировка нагрузки до ±1.0%

Напряжение тока изоляции: 1,500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перегрузок по току

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание -5~+ напряжения тока выхода 10% Vout

Обзор продукта

Польза этих модулей конвертера DC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			75	Vdc	Непрерывный, неуправляемый
			72	Vdc	Непрерывный, работающ
			75	Vdc	Работая переходное предохранение,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-40		100	℃	В виду температуры PCB
Температура хранения	-55		115	℃
Позвольте к напряжению тока Vin-	0		10	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ряд ввода напряжения	36	48	72	Vdc
Замыкание недонапряжения		34	35,5	Vdc	Пункт восстановления
	31,5	32		Vdc	Защитите пункт
Максимальное течение входного сигнала			0,45	A	Минута Vin входного сигнала, максимальная допускаемая нагрузка выхода
Эффективность		90		%	Расклассифицированный входной сигнал; Номинальная нагрузка
Диссипация, резервная		0,8		W	Нулевая нагрузка

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	4,95	5,00	5,05	Vdc	Номинальный входной сигнал. Нулевая нагрузка
Ряд напряжения тока выхода	4,90	5,00	5,10	Vdc
Ряд течения выхода	0		2,6	A
Линия регулировка		±0.02	±0.5	%
Регулировка нагрузки		±0.50	±1.0	%
Настоящий предел	2,8	3,3		A	Напряжение тока 95% выхода nominal
Течение короткого замыкания	2		5	A
Пульсация (RMS)		20		mV	Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz.
Шум (размах)		70		mV
Крышка максимального выпуска продукции			4000	μF

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода		150		mV	50% до 75% до 50% Iout максимальное; (di/dt=0.1A/μs).
		180		mV	50% до 75% до 50% Iout максимальное; (di/dt=0.5A/μs).
Динамическое время восстановления		200		µS
Время восхода выхода		50		госпожа	Старт с vin к подъему vout до 90%
Overshoot Поворота-			5	%

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	230	250	280	КГц
Уравновешивание напряжения тока выхода			10	% Vout	Уравновешивание вверх
			5		Уравновешивание вниз
Включите напряжение тока			1	mA
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика	2,5		10	Vdc	На-Управление, логика высокая или плавать
	0		1,5	Vdc	-Управление, логика
Предохранение от перегрузки	110	120		%	Настоящий режим, Pulsecurrent (raredload 100%)
Предохранение от короткого замыкания				mΩ	Режим икоты, с спасения
Предохранение от Над-Температуры		105		℃	Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB
		90		℃	Пункт восстановления

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
				Vdc	В к основании
				Vdc	Вне к основанию
Сопротивление изоляции	100			MΩ	На 500VDC, котор нужно испытать его когда atmosphericpressure и R.H. 90%
Емкость изоляции		1000		pF

2. Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		10		Oz (g)
(Высчитанный) MTBF	1			MHrs	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-40		100	℃	Низкопробная температура PCB
Температура хранения	-55		115	℃	Температура окружающей среды
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.

4. Соответствие стандартов

Параметр	Примечания
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Типичные волна и кривые

Диаграмма 1: Эффективность на номинальном течении напряжения тока vs.load выхода для минимума, nominal, и напряжения тока maximuminput на 25°C.

Диаграмма 2: Эффективность на номинальном токе напряжения выхода and60% расклассифицированном против тарифа воздушного потока для окружающих airtemperatures 25°C.

Диаграмма 3: Сила максимального выпуска продукции derating температура воздушной среды кривых vs.ambient для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от штыря 1 к pin3 (напряжению тока nominalinput).

Диаграмма 4: Пульсация напряжения тока выхода на номинальном течении inputvoltage и номинальной нагрузки (20 mV/div). Loadcapacitance: керамический конденсатор 0.1μF и конденсатор 10μFtantalum. Ширина полосы частот: 20 MHz.

Диаграмма 5: Температура окружающей среды 25 ℃, нагрузка carriedby нагрузка (сила 13W), карта термического изображения.

Диаграмма 6: Turn-on переходный процесс на максимальной допускаемой нагрузке (resistiveload) (100 ms/div). Ввод напряжения pre-прикладной. Ch1: Vout (2V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)

Диаграмма 7: Время падения выключения на максимальной допускаемой нагрузке (400ms/div). Ch1: Vout (2V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)

Диаграмма 8: Реакция напряжения тока выхода к течению inload шаг-изменения (50%-75%-50% из Iout (максимального); dI/dt =0.1A/μs). Крышка нагрузки: 10μF, tantalumcapacitor ESR 100 mΩ и керамический конденсатор 1μF. Ch1: Vout (200mV/div)

Диаграмма 9: Реакция напряжения тока выхода к течению inload шаг-изменения (50%-75%-50% из Iout (максимального): dI/dt =0.5A/μs). Крышка нагрузки: 10μF, tantalumcapacitor 100mΩ ESR и керамическая крышка 1μF. Ch1: Vout (200mV/div)

6. Физическая информация

6,1 Механически план

Примечания:

1. Все другие штыри dia 0.6mm

2. Pin4 и Pin6 параллельное соединение. Потребитель смог достигнуть функции Vout (+) соедините ли любое orboth 2 штырей.

3. Допуски: x.xx±0.02 внутри. (x.x±0.5mm) .x.xxx±0.010 внутри. (x.xx±0.25mm)

6,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Vin (-)	Отрицательный ввод напряжения
2	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
3	Vin (+)	Положительный ввод напряжения
4	Vout (+)	Положительное напряжение тока выхода
5	Vout (-)	Отрицательное напряжение тока выхода
6	Vout (+)	Положительное напряжение тока выхода
7	Уравновешивание	Уравновешивание напряжения тока выхода
