Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: XD50-48S12-POC
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 1000pcs/week
контакт
Подробное описание продукта
Высокий свет:

конвертер dc dc наивысшей мощности

,

модуль конвертера dc-dc

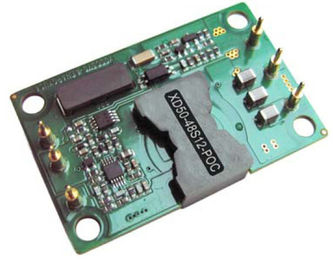

Выход 12V XD50-48S12-POC конвертеров 50W DC-DC

Характеристики

Сила выхода: 50W

Широкий ряд входного сигнала: 36-72VDC

Высокая эффективность преобразования: 88%

Линия регулировка до ±1%

Регулировка нагрузки до ±1%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (включено-выключено) управление

Выведите наружу предохранение от перенапряжения

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Обзор продукта

Сила пользы этих модулей конвертера DC-DC предварительная

технологии обрабатывать, управления и упаковывать для того чтобы обеспечить

эффективность представления, гибкости, надежности и цены

возмужалого компонента силы. Высокочастотная активная струбцина

переключение обеспечивает плотность наивысшей мощности с малошумным и

высокая эффективность.

1. Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода (сопротивляющей) и базовой платины

температура, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины.

1,1 Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

78

Vdc

Непрерывный, неуправляемый

75

Vdc

Непрерывный, работающ

78

Vdc

Работая переходное предохранение

Напряжение тока изоляции

2000

Vdc

IIn к вне

Рабочая температура

-55

100

Температура хранения

-55

125

Включите - напряжение тока Vin

-2

15

Vdc

1,2 Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Работая ввод напряжения

36

48

72

Vdc

Непрерывный

Withstand пульсации входного сигнала

78

Vdc

<100ms>

Замыкание недонапряжения

35,5

36,0

Vdc

Turn-on порог

32,5

33,5

Vdc

Поворот - с порога

Максимальное течение входного сигнала

1,6

A

Максимальная допускаемая нагрузка; входной сигнал 36Vdc

Эффективность

91

%

Диаграммы 1-2

Диссипация, резервная

2,0

3,5

W

Нулевая нагрузка

Неработающее течение входного сигнала

5

mA

Включите низкий уровень штыря

Порекомендуйте внешний входной сигнал

Емкость

100

uF

Типичный ESR 0.1-0.2W

1,3 Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

11,88

12,00

12,12

V

Номинальный входной сигнал; Нулевая нагрузка; 25℃

Ряд течения выхода

0,1

10

A

Вопрос к термальный derating;

Линия регулировка

±0.2

±1

%

Низкая линия к высокой линии; максимальная допускаемая нагрузка

Регулировка нагрузки

±0.2

±1

%

Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал

Регулировка температуры

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

13

A

Напряжение тока 90% выхода nominal

Течение короткого замыкания

0

10

25

A

Напряжение тока выхода <250 mV="">

RMS

50

mVp-p

Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz

ширина полосы частот; См. диаграммы 7

Размах

75

mVp-p

Крышка максимального выпуска продукции.

220

3300

μF

Номинальный входной сигнал; максимальная допускаемая нагрузка

Уравновешивание напряжения тока выхода

-8

+10

%

Номинальный входной сигнал; максимальная допускаемая нагрузка; 25°C

1,4 Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/us)

380

mV

50% до 75% до 50% Iout максимальное на nominal

температура окружающего воздуха; Диаграмма 5

Измените в течении выхода

(di/dt= 1.5A/us)

400

mV

50% до 75% до 50% Iout максимальное на nominal

температура окружающего воздуха; Диаграмма 6

Устанавливая время

300

мы

К nom не познее 1% Vout.

Turn-on время

5

госпожа

Максимальная допускаемая нагрузка; Nom Vout=90%.

Время падения выключения

2

госпожа

Максимальная допускаемая нагрузка; Nom Vout=10%.

Overshoot напряжения тока выхода

5

%

1,5 Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

230

КГц

Регулированный этап и этап изоляции

Уравновешивание (Pin6)

См. уравновешивание напряжения тока части 6,2 (Pin6)

Выведите наружу уравновешивание напряжения тока

10

%

Уравновешивание вверх, Pin уравновешивания к (-)Vout.

8

%

Уравновешивание вниз, Pin уравновешивания к (+) Vout.

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin1)

См. часть 6,1

Включите напряжение тока

Включите течение источника

15

Vdc

Включите плавать штыря

1

mA

Позвольте (управление включением-выключением)

Положительная логика

1,0

15

%

На-Управление, логика высокая или плавать

-0,5

0,3

%

-Управление, логика низкая

1,6 Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Предохранение от перенапряжения

120

%

Тип: Режим Напряжени тока-Предела

Минимальная нагрузка на расклассифицированном вводе напряжения

Предохранение от перегрузки

120

%

Настоящ-Режим, ИМП ульс течением ИМПа ульс

Порог предела, (нагрузка %Rated)

Предохранение от короткого замыкания

65

Тип: Режим икоты, Non-Запирая на задвижку,

Автоматическ-Спасение, порог, короткое замыкание

Сопротивление

Над-Температура

Предохранение

125

Тип: Non-Запирать на задвижку, Автоматическ-Спасение;

Порог, температура PCB

25

Гистерезис

1,7 Норма бесопасности

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1500

Vdc

В к вне

Сопротивление изоляции

10

На 500VDC, котор нужно испытать его когда атмосферический

давление и R.H. 90%

Емкость изоляции

1000

pF

2. Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-55

+100

Выдвинутая, низкопробная температура PCB

Температура хранения

-55

+125

Окружающий

Коэффициент температуры

±0.02

%/℃

Влажность

10

95

%R.H.

Относительная влажность, Non - конденсирующ

Вес

0.88(25)

Oz (g)

Открытая рамка

(Высчитанный) MTBF

1

MHrs

TR-NWT-000332; нагрузка 80%, 300LFM,

40℃ Ta

соответствие 3.Standards

Параметр

Примечания

UL/cUl60950

EN60950

72/23/EEC

93/68/EEC

Определение температуры воспламенения иглы (IEC 695-2-2)

испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые

IEC 61000-4-2

Испытание ESD, 8kV - NP, воздух 15kV - NP (нормальное характеристика рабочое)

GR-1089-CORE

Выпуск облигаций раздела 7 - электрическая безопасность, раздел 9 -/зазмеление

Telcordia (сердечник) колокола GR-513

Внешний взрыватель входного сигнала необходимо всегда использовать для того чтобы соотвествовать эти безопасности. Контакт Ours для официальной безопасности

сертификаты на новых отпусках или загрузке от вебсайта ENARGY CORP.

4. ИСПЫТАНИЕ КВАЛИФИКАЦИИ

Параметр.

| блоки

Условия

Испытание жизни

32

95% расклассифицированное Vin и нагрузка, блоки на derating пункт, 1000 часов

Вибрация

5

10-55Hz стреловидность, 0,060" отклонение итога, 1 MIN./стреловидность, 120 стреловидностей для 3

ось

Механически удар

5

минимум 100g, 2 падения в x и Y-osь, 1 падение в оси z

Задействовать температуры

10

-40°C к 100°C, temp блока. пандус 15°C/min., 500 циклов

Сила/термальный задействовать

5

Допускающ = минута к максимальному, Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов

Маргинальность конструкции

5

Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105%

Влажность

5

85°C, RH 85%, 1000 часов, 2 минуты дальше и 6 часов

Solderability

15 штырей

MIL-STD-883, метод 2003

· Обширное испытание характеризации всех продуктов и процессов производства ENARGY CORP. выполнено к

обеспечьте что мы поставляем робастный, надежный продукт. Контактируйте фабрику для официального документа квалификации совокупности продуктов.

· ВАРИАНТЫ

ENARGY CORP. обеспечивает различные варианты для чувства логики, длины Pin и характеристики установленных для этой семьи DC/DC

конвертеры. Пожалуйста советуйте с страницой 10 этого листа спецификации для информации о доступных вариантах.

5. РАБОТАЙТЕ CURVE&WAVE

конвертер 12V 50W DC-DC 0конвертер 12V 50W DC-DC 1

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против нагрузки
течение для минимума, nominal, и максимального ввода напряжения
на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока и 60% выхода
расклассифицированная сила против тарифа воздушного потока для температур окружающего воздуха
25°C, 40°C, и 55°C (номинальное Vin).

конвертер 12V 50W DC-DC 2конвертер 12V 50W DC-DC 3

Диаграмма 3: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (2
ms/div). Ввод напряжения pre-прикладной.
Ch 1: Vout (5V/div).
Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (500mV/div)

Диаграмма 4: Время падения выключения на максимальной допускаемой нагрузке (2 ms/div).
Ch 1: Vout (5V/div)
Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (500mV/div)

конвертер 12V 50W DC-DC 4конвертер 12V 50W DC-DC 5

Диаграмма 5: Реакция напряжения тока выхода к шаг-изменению в нагрузке
настоящий (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Нагрузка
крышка: 220μF, конденсатор тантала 45m Ω ESR и 1μF
керамический конденсатор. Ch 1: Vout (100mV/div, 400uS /div)

Figure6: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Нагрузка
крышка: 220μF, конденсатор тантала 45m Ω ESR и 1μF
керамическая крышка. Ch 1: Vout (100mV/div, 400uS /div)

конвертер 12V 50W DC-DC 6

Диаграмма 7: Пульсация напряжения тока выхода на вводе напряжения и
течение номинальной нагрузки (20mV/div). Емкость нагрузки: 1μF
конденсатор керамического конденсатора и тантала 10μF. Ширина полосы частот:
20 MHz.

6. Описание функции Pin
6,1 Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin 1)

Штырь позволять позволяет модулю силы быть переключенным дальше и электронно. Функция позволять (включено-выключено)
полезный для сохранять силу батареи, для пульсированного применения силы или для силы вверх sequencing.
Штырь позволять снабжен ссылками к - Vin. Он вытягиван вверх по внутренне, поэтому никакой источник внешнего напряжения необходим. Открытое
переключатель сборника (или раскройте сток) порекомендован для управления штыря позволять.
При использовании штыря позволять, убеждайтесь что справка действительно - штырь Vin, не впереди EMI фильтруя или
отдаленно от блока. Оптически соединять сигнал управления и обнаруживать местонахождение opto муфту сразу на модуле будут
во избежание любые из этих проблемы. Если штырь позволять не использован, то он можно выйти плавать (положительная логика) или подключить к - Vin
штырь (отрицательная логика). Вычисляйте детали a 5 возможных цепей для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем. Диаграмма b детальный взгляд
внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети.

конвертер 12V 50W DC-DC 7конвертер 12V 50W DC-DC 8

Вычисляйте a: Различные цепи для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем.

Диаграмма b: Внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети штыря.

6,2 Уравновешивание напряжения тока (Pin 6)
Напряжение тока выхода можно отрегулировать up or down с внешним резистором. Положительные логика и недостаток уравновешивания
логика уравновешивания доступная. Для положительной логики, напряжение тока выхода увеличит когда внешний резистор утески будет соединен
между штырем уравновешивания и Vout (+). Напряжение тока выхода уменьшит когда внешний резистор утески будет соединен
между штырем уравновешивания и Com. Бак уравновешивания multi-поворота 20Ký можно также использовать для того чтобы отрегулировать напряжение тока выхода up or down. (Диаграмма
C & D).

Уравновешивание выхода

Уравновешивание-Вверх

Pin уравновешивания к Com

Уравновешивание-Вниз

Pin уравновешивания к Vout (+)

конвертер 12V 50W DC-DC 9конвертер 12V 50W DC-DC 10

Диаграмма c: внешняя цепь уравновешивания Выход-напряжения тока

Диаграмма d: Соединение бака уравновешивания.

7. Применение основной деятельности и характеристик
7,1 Пульсация выхода & испытание шума

Пульсация выхода составлена спайков шума пульсации собственной частоты и переключения частоты коротковолнового диапазона.
основная переключая пульсация частоты (или основная пульсация) в 100KHz к ряду 1MHz; высокочастотное переключение
спайк шума (или шум переключения) в 10 MHz к ряду 50MHz. Шум переключения нормально определен с 20
Ширина полосы частот MHz для того чтобы включить все значительно гармоники для спайков шума.
Самый легкий путь измерить пульсацию и шум выхода использовать отжатые подсказку зонда осциллографа и кольцо земли
сразу против конвертера силы выведите наружу штыри, как показан ниже. Это налаживает самая короткая возможная связь поперек
выходные терминалы. Зажим зонда осциллографа земной должен никогда быть использован в измерении пульсации и шума.
земной зажим не только подействует как антенна и приемистость излучаемая высокочастотная энергия, но он введет
шум единого режима к измерению также.
Стандартная установка испытания для измерений пульсации & шума показана в диаграмме E. Гнездо зонда (Tektronix, P.N.
131.0258-00) использованы для измерений для того чтобы исключить приемистость шума связанную с длинним земным зажимом зондов объема.

конвертер 12V 50W DC-DC 11

Диаграмма e: Середины испытания стандарта пульсации & шума.

7,2 Типичная цепь применения

конвертер 12V 50W DC-DC 12

Диаграмма f: Типичная цепь применения (постоянно позволенный блок отрицательной логики,).

Цепи применения: Диаграмма f ниже обеспечивает типичную принципиальную схему которая детализирует входной сигнал фильтруя и
утеска напряжения тока.

7,3 Фильтровать входного сигнала

Конвертеры DC-DC, по своему характеру, производят значительно уровни и дирижированного и излученного шума. 2 типа дирижированного шума: шум единого режима и режима дифференциала. Шум единого режима сразу отнесен к эффективной паразитной емкости между проводниками входного сигнала модуля силы и землей шасси. Дифференциальный шум режима через проводники входного сигнала. Порекомендованы, что имеет некоторый уровень подавления EMI к модулю силы.
Дирижированный шум на линиях электропередач входного сигнала может произойти как или течения шума дифференциала или единого режима.
необходимый стандарт для дирижированных излучений EN55022 тип a (FCC Part15). (См. диаграмму g)

конвертер 12V 50W DC-DC 13

Диаграмма g: Фильтровать входного сигнала

7,4 Отраженное входным сигналом течение пульсации

Конвертер рисует течение от силы входного сигнала
источник только когда переключатель входного сигнала дальше. Это создает a
подача пульсирования настоящая от источника входящего потока. Отраженное
течение пульсации измерено как размах течение с a
настоящий зонд над 0 к ширине полосы частот 20MHz. Течение пульсации
смогите быть подавлено внешним фильтром Π (pi) как показан
ниже. см. диаграмму H.

конвертер 12V 50W DC-DC 14

Диаграмма h: Отраженное входным сигналом течение пульсации.

7,5 Характеристики предохранения
· Замыкание недонапряжения входного сигнала: Конвертер конструирован для того чтобы повернуть когда ввод напряжения слишком низок, помогающ во избежание проблема нестабильности системы входного сигнала, сети замыкания компаратор с гистерезисом DC. Когда ввод напряжения поднимает, он должен превысить типичное turn-On значение порога напряжения (перечисленное на странице спецификации) прежде чем конвертер повернет дальше. Как только конвертер дальше, ввод напряжения должен понизиться под типичным значением порога напряжения Поворота-
перед конвертером повернет.
· Предел течения выхода: Максимальный настоящий предел остает постоянн как падения напряжения тока выхода. Однако, раз импеданс короткой через выход мал достаточно для того чтобы сделать для того чтобы вывести наружу падение напряжения тока под определенным напряжением тока выключения Настоящ-Предела DC выхода, конвертером в положение предохранения от короткого замыкания режима икоты индефинитное до тех пор пока условие короткого замыкания не извлекается. Это предотвращает чрезмерно топление конвертера или доски нагрузки.
· Выключение Над-Температуры: Датчик температуры на конвертере воспринимает среднюю температуру модуля. Термальная цепь выключения конструирована для того чтобы повернуть конвертер с когда температура на воспринятом положении достигает значение выключения Над-Температуры. Она позволит конвертеру повернуть дальше снова когда температура воспринятых падений положения количеством значения гистерезиса рестарта выключения Над-Температуры.

8. МЕХАНИЧЕСКИ ДИАГРАММА

конвертер 12V 50W DC-DC 15

ПРИМЕЧАНИЯ:
1. Все штыри 0,040" (1.02mm)
dia. с 0,09" (2.2mm) dia.
плечи тупика.

8,1 Обозначения Pin

Pin нет.

Имя

Функция

1

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

2

Vin (-)

Отрицательный ввод напряжения

3

Vin (+)

Положительный ввод напряжения

4

Vout (+)

Положительное напряжение тока выхода

5

Com

Земля

6

Vout (-)

Отрицательное напряжение тока выхода

Контактная информация
Shenzhen YONP Power Co.,Ltd

Контактное лицо: Miss. Angel

Телефон: 1598940345

Факс: 86-755-3697544

Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Sitemap

политика конфиденциальности | Китай конвертер самца оленя dc dc поставщик. Copyright © 2013 - 2024 normalsimadapter.com. All Rights Reserved. Developed by ECER
