Широкое ‐ ряда 18 входного сигнала конвертеры 50W XD50-24DB15-POC 36 вольтов DC-DC

Выход 15V XD50-24DB15-POC конвертеров 50W DC-DC

Характеристики:

Широкий ряд входного сигнала: 18 ‐ 36 v

Сила выхода: 50W

Высокая эффективность преобразования: 90%

Линия регулировка к: ±1%

Регулировка нагрузки к: ±1%

Входной сигнал под ‐ замка напряжения тока ‐ вне

Выход над предохранением от течения ‐

Предохранение от короткого замыкания режима икоты

Выход над предохранением от напряжения тока ‐

Включите (включено-выключено) управление

Напряжение тока изоляции (входной сигнал к выходу): 1500Vdc

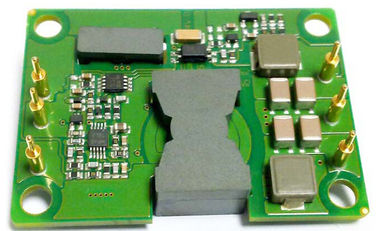

Обзор продукта:

Сила пользы этих модулей конвертера DC ‐ DC предварительная

технологии обрабатывать, управления и упаковывать к

обеспечьте представление, гибкость, надежность и цену

эффективность возмужалого компонента силы. Высокий

переключение струбцины частоты активное обеспечивает наивысшую мощность

плотность с малошумным и высокой эффективностью.

1. Электрические характеристики

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			45	Vdc	Непрерывный, неуправляемый
			40	Vdc	Непрерывный, работающ
			45	Vdc	Напряжение тока ИМПа ульс,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-40		100	℃	В виду температуры PCB
Температура хранения	-55		115	℃
Включите - напряжение тока Vin	-2		10	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Работая ряд ввода напряжения	18	24	36	Vdc
Замыкание недонапряжения входного сигнала		17,5	17,9	Vdc	Пункт восстановления
	16	16,5		Vdc	Защитите пункт
Максимальное течение входного сигнала			3,5	A	Минута Vin, максимальная допускаемая нагрузка выхода
Эффективность		89		%	Расклассифицированный входной сигнал; номинальная нагрузка
Диссипация, резервная		4		W	Нулевая нагрузка

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	+14,85	+15,00	+15,15	Vdc	+Vout	Расклассифицированный ввод напряжения, малая нагрузка
	-14,50	-15,00	-15,50	Vdc	- Vout
Ряд напряжения тока выхода	+14,80	+15,00	+15,20	Vdc	+Vout
	-14,40	-15,00	-15,60	Vdc	- Vout
Ряд течения выхода	0,2		1,7	A	+Vout
	0,2		1,7	A	- Vout
Стабилизация напряжения			±1	%	+Vout
			±4	%	- Vout
Регулировка нагрузки			±1	%	+Vout
			±4	%	- Vout
Предохранение от перегрузок по току выхода		2,4		A	+Vout	90% из напряжения тока требуемой производительности
		2,4		A	- Vout
Течение Circui выхода короткое	0		5	A	+Vout
	0		5	A	- Vout
RMS		15		mV	+Vout	Номинальный входной сигнал; максимальная допускаемая нагрузка; 20MHz, ширина полосы частот
		15		mV	- Vout
размах		50		mV	+Vout
		50		mV	- Vout
Емкостная нагрузка от themachine			2200	μF	+Vout
			2200	μF	- Vout

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода		450		mV	+Vout	Нагрузите change50%~75%~50% Iout максимальный, di/dt= 0.1A/μS
		450		mV	- Vout
		450		mV	+Vout	Нагрузка change50%~75%~50% Iout максимальный, di/dt= 0.5A/μS
		450		mV	- Vout
Динамическое время восстановления			300	мы
Turn-on время		5		госпожа
Overshoot Поворота-			5	%

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	180	200	230	КГц
Включите течение			1	mA
Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)	1		15	Vdc	На-управление, логика высокая или плавать
	-0,5		0,3	Vdc	-управление, логика низкая
Предохранение от перегрузки	110		130	%
Предохранение от короткого замыкания)			65	mΩ	Режим икоты, с спасения

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
	1500			Vdc	В к основании
	500			Vdc	Вне к основанию
Сопротивление изоляции	100			MΩ	На 500VDC, котор нужно испытать его когда атмосферический давление и R.H. 90%
Емкость изоляции		1000		pF

характеристики 2.General

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		25		g
MTBF	1			MHrs	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

характеристики 3.Environmental

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-40		100	℃	Выдвинутая, низкопробная температура PCB
Температура хранения	-55		105	℃	Окружающий
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.	Влажность

соответствие 4.Standards

Параметр	Примечания
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. ВОЛНА РАБОТЫ

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против нагрузки
течение для минимума, nominal, и максимального входного сигнала
напряжение тока на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока выхода и
60% расклассифицированная сила против тарифа воздушного потока для окружающего воздуха
температуры 25°C.

Диаграмма 3: Сила максимального выпуска продукции derating кривые против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM
через 400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 3
(номинальный ввод напряжения).

Диаграмма 4: Пульсация напряжения тока выхода на вводе напряжения
и течение номинальной нагрузки (20 mV/div). Емкость нагрузки:
конденсатор керамического конденсатора 0.1μF и тантала 10μF.
Ширина полосы частот: 20 MHz.

Диаграмма 5: Термальный график конвертера на максимальной допускаемой нагрузке
течение (50W) при воздух 25°C пропуская на тарифе
200 LFM. Воздух пропускает через конвертер
от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).

Диаграмма 6: Термальный график конвертера на максимальной допускаемой нагрузке
течение (50W) при воздух 25°C пропуская на тарифе
200 LFM. Воздух пропускает через конвертер от
входной сигнал к выходу (номинальному вводу напряжения).

Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке)
(10ms/div). Ввод напряжения pre-прикладной.
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).

Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).

Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению внутри
течение нагрузки (50%-75%-50% из Iout (максимального); dI/dt =
0.5A/μs). Крышка нагрузки: 10μF, тантал 100mΩ ESR
конденсатор и керамический конденсатор 0.1μF.
Ch 1: Vout1 (200mV/div)

Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt = 0.5A/μs).
Крышка нагрузки: 10μF, конденсатор тантала ESR 30 mΩ и 1μF
керамическая крышка. Ch 2: Vout2 (200mV/div).

информация 6.Physical
6,1 Механически план

Примечания:
1. Все штыри (1.02mm) dia. с. (2.2mm) dia. плечи тупика.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
2	Vin (-)	Отрицательный ввод напряжения
3	Vin (+)	Положительный ввод напряжения
4	Vout (+)	Положительное напряжение тока выхода
5	Com	Земля
6	Уравновешивание	Отрицательное напряжение тока выхода
