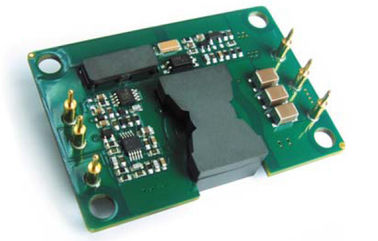

EN60950 таможня 20V к конвертеру 30Watt XD30-12S12-POC 12V DC-DC

Выход 12V XD30-12S12-POC конвертеров 30W DC-DC

Главные особенности

Сила выхода: 30W

Широкий ряд входного сигнала: 10-20Vdc

Высокая эффективность преобразования: До 90%

Линия регулировка до ±1%

Регулировка нагрузки до ±1%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перенапряжения

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: -8~+10%

Обзор продукта

Сила пользы этих модулей конвертера DC-DC предварительная

технологии обрабатывать, управления и упаковывать для того чтобы обеспечить

эффективность представления, гибкости, надежности и цены

возмужалого компонента силы. Высокочастотная активная струбцина

переключение обеспечивает плотность наивысшей мощности с малошумным и

высокая эффективность.

Введение продукта

Серия XD независимо отрегулированный одновыходовой конвертер который использует пакет кирпича индустрии нештатный. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и усилие применения. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.

1. Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			22	Vdc	Непрерывный, неуправляемый
			20	Vdc	Непрерывный, работающ
			22	Vdc	Работая переходное предохранение,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-55		100	℃
Температура хранения	-55		125	℃
Включите - напряжение тока Vin	-2,0		15	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
ряд ввода напряжения	10	12	20	Vdc	Непрерывный
Замыкание недонапряжения	9,0	9,5	9,9	Vdc	Turn-on порог
	8,5	9,0	9,5	Vdc	Поворот - с порога
Максимальное течение входного сигнала			5	A	Максимальная допускаемая нагрузка; входной сигнал 10Vdc
Эффективность		88		%	Максимальная допускаемая нагрузка, классифицируя ввод напряжения Диаграммы 1-4
Диссипация		4	8	W	Нулевая нагрузка
Неработающее течение входного сигнала			5	mA	Включите низкий уровень штыря
Порекомендуйте внешний входной сигнал Емкость		100		uF	Типичный ESR 0.1-0.2W

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	11,88	12,00	12,12	Vdc	Номинальный входной сигнал; Нулевая нагрузка
Ряд напряжения тока выхода	11,80	12,00	12,20	Vdc	Нулевая нагрузка к максимальной нагрузке
Ряд течения выхода	0		2,5	A	Вопрос к термальный derating, 100LFM; Диаграммы 5 до 8
Линия регулировка		±0.2	±1	%	Низкая линия к высокой линии; максимальная допускаемая нагрузка
Регулировка нагрузки		±0.2	±1	%	Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал
Регулировка температуры		±0.002	±0.02	%/°C	Над температурной амплитудой рабочей температуры
Настоящий предел		3,0		A	Напряжение тока 90% выхода nominal
Течение короткого замыкания	0	10	20	A	Напряжение тока выхода <250 mV="">
Пульсация (RMS)		15		mV	Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz ширина полосы частот; См. диаграмму 13
Зашумите (размах)		75		mV
Крышка максимального выпуска продукции.			2200	μF	Номинальный входной сигнал; максимальная допускаемая нагрузка
Уравновешивание напряжения тока выхода	-8		+10	%	Номинальный входной сигнал; максимальная допускаемая нагрузка

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода (di/dt= 0.1A/us)		350		mV	50% до 75% до 50% Iout максимальное; Диаграмма 11
Измените в течении выхода (di/dt= 2.5A/us)		400		mV	50% до 75% до 50% Iout максимальное; Диаграмма 12
Устанавливая время			300	мы	К nom не познее 1% Vout.
Turn-on время		5		госпожа	Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9
Время падения выключения		2		госпожа	Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10
Overshoot напряжения тока выхода			5	%

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	180	200	230	КГц	Регулированный этап и этап изоляции
Уравновешивание (Pin6)					См. уравновешивание напряжения тока части 7,2 (Pin6)
Выведите наружу уравновешивание напряжения тока			10	%	Уравновешивание вверх, Pin уравновешивания к (-)Vout.
			8	%	Уравновешивание вниз, Pin уравновешивания к (+) Vout.
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin1)					См. часть 7,1
Включите напряжение тока Включите течение источника			15	Vdc	Включите плавать штыря
			1	mA
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика	1,0		15	Vdc	На-Управление, логика высокая или плавать
	-0,5		0,3	Vdc	-Управление, логика низкая
Предохранение от перенапряжения	110		130	%	Нулевая нагрузка, порог предела напряжения тока
Предохранение от перегрузки	110			%	Настоящ-Режим, ИМП ульс течением ИМПа ульс Порог предела, (нагрузка %Rated)
Предохранение от короткого замыкания			65	mΩ	Тип: Режим икоты, Non-Запирая на задвижку, Автоматическ-Спасение, порог, короткое замыкание Сопротивление

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
Сопротивление изоляции	10			MΩ	На 500VDC, котор нужно испытать его когда атмосферический давление и R.H. 90%
Емкость изоляции		1000		pF

2. Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		0.88(25)		Oz (g)	Открытая рамка
(Высчитанный) MTBF	1			MHrs1	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-55		+100	℃	Выдвинутая, низкопробная температура PCB
Температура хранения	-55		+125	℃	Окружающий
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.	Относительная влажность, Non - конденсирующ

4. Соответствие стандартов

Параметр	Примечания
UL/cUL60950
EN60950
GB4943
Определение температуры воспламенения иглы (IEC 695-2-2)	испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые
IEC 61000-4-2

5. Спецификация квалификации

Параметр	Примечания
Вибрация	10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3
Механически удар	минута 100g, 2 падения в x и Y-osь, 1 падение в оси z
Холод (в деятельности)	Объявление IEC60068-2-1
Влажная жара	IEC60068-2-67 Cy
Задействовать температуры	-40°C к 100°C, пандусу 15°C/min., 500 циклам
Сила/термальный задействовать	Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
Маргинальность конструкции	Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%
Испытание жизни	95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов
Solderability	IEC60068-2-20

6. Типичные волна и кривые

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против нагрузки
течение для минимума, nominal, и максимального ввода напряжения
на 25°C.

Диаграмма 2: Эффективность на номинальном напряжении тока и 60% выхода
расклассифицированная сила против тарифа воздушного потока для температур окружающего воздуха
25°C, 40°C, и 55°C (номинальное Vin).

Диаграмма 3: Диссипация силы на номинальном напряжении тока выхода против.
течение нагрузки для минимума, nominal, и максимального входного сигнала
напряжение тока на 25°C.

Диаграмма 4: Диссипация силы на номинальном напряжении тока выхода и
60% расклассифицированная сила против тарифа воздушного потока для окружающего воздуха
температуры 25°C, 40°C, и 55°C (derating входной сигнал
напряжение тока).

Диаграмма 5: Сила максимального выпуска продукции derating кривые против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM до конца
400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 3 (derating входной сигнал
напряжение тока).

Диаграмма 6: Термальный график конвертера на течении нагрузки 2,5 amp
(30W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух
пропускать через конвертер от штыря 1 для того чтобы приколоть 3 (derating
ввод напряжения).

Диаграмма 7: Кривые максимального выпуска продукции сил-derating против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM до конца
400 LFM при воздух пропуская от входного сигнала к выходу (nominal
ввод напряжения).

Диаграмма 8: Термальный график конвертера на течении нагрузки 2,5 amp
(30W) при воздух 25°C пропуская на тарифе 200 LFM. Воздух
пропускать через конвертер от входного сигнала к выходу (nominal
ввод напряжения).

Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (10
ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (10V/div). Ch
2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (10V/div)

Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (10 ms/div).
Ch 1: Vout (10V/div)
Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (10V/div)

Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в нагрузке
настоящий (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Нагрузка
крышка: 10μF, конденсатор тантала 100 mW ESR и 0.1μF
керамический конденсатор. Ch 1: Vout (500mV/div).

Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Нагрузка
крышка: 10μF, конденсатор тантала 30 mW ESR и 0.1μF
керамическая крышка. Ch 1: Vout (500mV/div).

Диаграмма 13: Пульсация напряжения тока выхода на вводе напряжения
и течение номинальной нагрузки (20 mV/div). Емкость нагрузки: 1μF
конденсатор керамического конденсатора и тантала 10μF. Ширина полосы частот:
20 MHz.

7. Спецификации функции
7,1 Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin 1)
Штырь позволять позволяет модулю силы быть переключенным дальше и электронно. Функция позволять (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО)
полезн для сохранять силу батареи, для пульсированного применения силы или для силы вверх sequencing.
Штырь позволять снабжен ссылками к - Vin. Он вытягиван вверх по внутренне, поэтому никакой источник внешнего напряжения необходим.
раскройте сборник (или раскройте сток) переключатель порекомендован для управления штыря позволять.
При использовании штыря позволять, убеждайтесь что справка действительно - штырь Vin, не впереди EMI фильтруя или
отдаленно от блока. Оптически соединять сигнал управления и обнаруживать местонахождение opto муфту сразу на модуле будут
во избежание любые из этих проблемы. Если штырь позволять не использован, то он можно выйти плавать (положительная логика) или подключить к - Vin
штырь (отрицательная логика). Вычисляйте детали a 5 возможных цепей для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем. Диаграмма b детальный взгляд
внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети.

Вычисляйте a: Различные цепи для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем.

Диаграмма b: Внутренние ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сети штыря

7,2 Уравновешивание напряжения тока (Pin 6)
Напряжение тока выхода можно отрегулировать up or down с внешним резистором. Напряжение тока выхода увеличит когда
внешний резистор утески соединен между штырем уравновешивания и Com. Напряжение тока выхода уменьшит когда
внешний резистор утески соединен между штырем уравновешивания и Vout (+). (Диаграмма c).
Уравновешивание выхода

Уравновешивание-Вверх	Pin уравновешивания к Com
Уравновешивание-Вниз	Pin уравновешивания к Vout (+)

Диаграмма c: внешняя цепь уравновешивания Выход-напряжения тока

7,3 Характеристики предохранения
·Замыкание недонапряжения входного сигнала: Конвертер конструирован для того чтобы повернуть когда ввод напряжения слишком низок, помогающ во избежание
проблема нестабильности системы входного сигнала, сети замыкания компаратор с гистерезисом DC. Когда ввод напряжения
поднимать, он должен превысить типичное turn-On значение порога напряжения (перечисленное на странице спецификации) перед конвертером
повернет дальше. Как только конвертер дальше, ввод напряжения должен понизиться под типичным значением порога напряжения Поворота-
перед конвертером повернет.
·Предел течения выхода: Максимальный настоящий предел остает постоянн как падения напряжения тока выхода. Однако, как только
импеданс короткой через выход мал достаточно для того чтобы сделать для того чтобы вывести наружу падение напряжения тока под определенным выходом
Напряжение тока выключения Настоящ-Предела DC, конвертер в положение предохранения от короткого замыкания режима икоты индефинитное до
условие короткого замыкания извлекается. Это предотвращает чрезмерно топление конвертера или доски нагрузки.
·Выключение Над-Температуры: Датчик температуры на конвертере воспринимает среднюю температуру модуля.
Термальная цепь выключения конструирована для того чтобы повернуть конвертер с когда температура на воспринятом положении достигает
значение выключения Над-Температуры. Оно позволит конвертеру повернуть дальше снова когда температура воспринятое
падения положения количеством выключения Над-Температуры повторяют старт значения гистерезиса.

8. Типичные применение и конструктивное соображение
8,1 Типичная цепь применения

Диаграмма d: Типичная цепь применения (постоянно позволенный блок отрицательной логики,).

Диаграмма e: Фильтровать входного сигнала

8,2 Фильтровать входного сигнала

Конвертеры DC-DC, по своему характеру, производят значительно
уровни и дирижированных и излученных шумов.
дирижированные единый режим и дифференциал шумов включенные
шумы режима. Шум единого режима сразу отнесен
к эффективной паразитной емкости между силой
земля проводников и шасси входного сигнала модуля.
дифференциальный шум режима через проводники входного сигнала. Он
порекомендовал иметь некоторый уровень подавления EMI к
модуль силы.
Дирижированный шум на линиях электропередач входного сигнала может произойти
как или течения шума дифференциала или единого режима.
необходимый стандарт для дирижированных излучений EN55022
Тип a (FCC Part15). (См. диаграмму e)

9. Испытайте метод
9,1 Выведите наружу испытание пульсации & шума
Пульсация выхода составлена спайков шума пульсации собственной частоты и переключения частоты коротковолнового диапазона.
основная переключая пульсация частоты (или основная пульсация) в 100KHz к ряду 1MHz; высокочастотное переключение
спайк шума (или шум переключения) в 10 MHz к ряду 50MHz. Шум переключения нормально определен с 20
Ширина полосы частот MHz для того чтобы включить все значительно гармоники для спайков шума.
Самый легкий путь измерить пульсацию и шум выхода использовать отжатые подсказку зонда осциллографа и кольцо земли
сразу против конвертера силы выведите наружу штыри, как показан ниже. Это налаживает самая короткая возможная связь поперек
выходные терминалы. Зажим зонда осциллографа земной должен никогда быть использован в измерении пульсации и шума.
земной зажим не только подействует как антенна и приемистость излучаемая высокочастотная энергия, но он введет
шум единого режима к измерению также.
Стандартная установка испытания для измерений пульсации & шума показана в диаграмме F. Гнездо зонда (Tektronix, P.N.
131.0258-00) использованы для измерений для того чтобы исключить приемистость шума связанную с длинним земным зажимом зондов объема.

Диаграмма f: Середины испытания стандарта пульсации & шума.

10. Физическая информация
10,1 Механически план

10,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
2	Vin (-)	Отрицательный ввод напряжения
3	Vin (+)	Положительный ввод напряжения
4	Vout (+)	Положительное напряжение тока выхода
5	Com	Земля
6	Уравновешивание	Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
