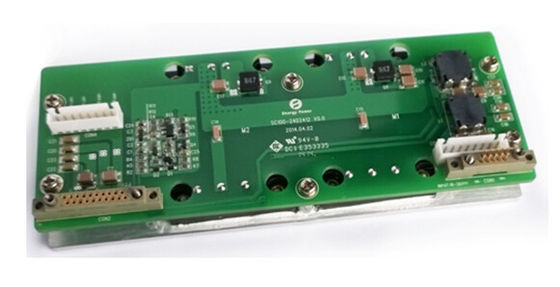

Выход 24V12V SC100-24D2412 электропитаний 100W AC-DC
Главные особенности
Ряд входного сигнала: 18~36Vdc
Двойные выходы: 24V/2.5A, 12V/3.33A
Высокая эффективность: 90%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±1%
Низкое ripple&noise: ≤±1%
Включите (включено-выключено) управление
Напряжение тока изоляции: 1500Vdc
Предохранение от короткого замыкания режима икоты
Выход над настоящим предохранением
Естественный охладьте
Обзор продукта
Эта польза конвертера DC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью. Алюминиевая структура опорного плитя обеспечивает внесметное термальное представление.
Электрические характеристики
Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ряд ввода напряжения |
18 |
24 |
36 |
Vdc |
|
Максимальное течение входного сигнала |
|
|
6,5 |
A |
Минимальный ввод напряжения, максимальная допускаемая нагрузка |
Эффективность |
|
90 |
|
% |
Расклассифицированный ввод напряжения, номинальная нагрузка |
Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
||
Ряд напряжения тока выхода |
24V |
23,52 |
24 |
24,48 |
Vdc |
|
|
12V |
11,76 |
12 |
12,24 |
Vdc |
|
||
Ряд течения выхода |
24V |
0 |
|
2,5 |
A |
|
|
12V |
0 |
|
3,33 |
A |
|
||
Линия регулировка |
|
|
±1 |
% |
|
||
Регулировка нагрузки |
|
|
±1 |
% |
|
||
Пульсация & шум |
24V |
|
|
240 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz |
|
12V |
|
|
120 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz |
||
Динамическая характеристика |
Отступление |
|
|
±4 |
% |
25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 1A/us |
|
Устанавливая время |
|
|
300 |
мы |
К nom не познее 1% Vout. |
||
Overshoot напряжения тока выхода |
|
|
5 |
% |
|
||
Емкость выхода |
24V |
|
|
1800 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
Включите управление |
|
|
|
|
Внешний переключатель |
||
Примечание: Внешний переключатель контролирует функцию позволять. Отжимайте переключатель раз под вводом напряжения на условии, силе воли модуля дальше. Отжимайте переключатель снова, сила воли модуля.
Характеристики предохранения
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Выход над предохранением от нагрузки |
24V |
2,75 |
|
4,5 |
A |
Икота |
12V |
3,5 |
|
6,5 |
A |
||
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Икота |
Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
-20 |
|
+60 |
℃ |
|
Температура хранения |
-40 |
|
+85 |
℃ |
|
Относительная влажность |
20 |
|
90 |
% |
|
Влажность хранения |
10 |
|
95 |
% |
|
Высота |
|
|
3000 |
m |
|
Характеристики безопасности
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Напряжение тока изоляции |
Входной сигнал к выходу |
1500 |
|
|
Vdc |
1mA/1min, отсутствие образовывать дугу и нервное расстройство |
Входной сигнал к земле |
1500 |
|
|
ВПТ |
||
Выход к земле |
500 |
|
|
Vdc |
1mA/1min, отсутствие образовывать дугу и нервное расстройство |
|
Сопротивление изоляции |
Входной сигнал к выходу |
100 |
|
|
MΩ |
500Vdc/1min, нормальное атмосферное давление, влажность 90% |
Соответствие стандартов
Стандарты |
Примечания |
MIL-STD-704 |
|
MIL-STD-1399 |
|
MIL-STD-810 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
Физическая информация
Механически план
Length×width×heigth: 160×60×26 (mm), 6.3×2.36×1.02 (внутри),
Обозначения Pin
Соединитесь/спецификации |
Pin нет. |
Имя |
CON1/CY59T10BJ |
1,6 |
Vin+ |
2,3,4,7,8,9 |
NU |
|
5,10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3,4,5,8,13,14,15,18 |
NU |
|
6,16 |
24V1 (Vout-) |
|
7,17 |
24V1 (Vout+) |
|
9,19 |
12V (Vout-) |
|
10,20 |
12V (Vout+) |
Примечания по применению: Разнообразие примечания по применению и технические белые бумаги можно загрузить в формате PDF от нашего вебсайта.
