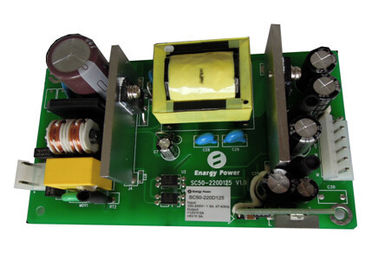

Выход 12V5V SC50-220D125 электропитаний 50W AC-DC
Главные особенности
Ряд входного сигнала AC: 90~264Vac
Двойные выходы: 12V/3.0A, 5V/3.0A
Высокая эффективность: 85%
Линия регулировка: ≤±2%
Регулировка нагрузки: ≤±2%
предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Естественный охладьте
RoHS уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Расклассифицированный ввод напряжения
|
100
|
220
|
240
|
ВПТ
|
|
|
Ряд ввода напряжения AC
|
90
|
|
264
|
ВПТ
|
|
|
Расклассифицированная частота входного сигнала AC
|
|
50/60
|
|
Hz
|
|
|
Диапазон изменения частот входного сигнала AC
|
47
|
|
63
|
Hz
|
|
|
Максимальное течение входного сигнала
|
|
|
1,5
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Течение inrush входного сигнала
|
|
|
60
|
A
|
240Vac, 25℃, первый старт
|
|
Эффективность
|
85
|
|
|
%
|
220Vac, максимальная допускаемая нагрузка
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд напряжения тока выхода
|
5V
|
4,90
|
5,00
|
5,10
|
Vdc
|
|
|
12V
|
11,76
|
12,00
|
12,24
|
Vdc
|
|
|
Ряд течения выхода
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
3,0
|
A
|
|
|
Линия регулировка
|
|
|
±2
|
%
|
|
|
Регулировка нагрузки
|
|
|
±2
|
%
|
|
|
Пульсация & шум
|
5V
|
|
|
100
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
12V
|
|
|
150
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
Динамическая характеристика
|
Отступление
|
|
|
±5
|
%
|
25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 0.1A/us
|
|
Устанавливая время
|
|
|
400
|
мы
|
К nom не познее 1% Vout.
|
|
Turn-on время восхода
|
|
|
50
|
госпожа
|
Максимальная допускаемая нагрузка, 10%~90% Vout
|
|
Overshoot напряжения тока выхода
|
|
|
±5
|
%
|
|
|
Емкость выхода
|
|
|
2200
|
μF
|
|
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над предохранением от напряжения тока
|
13
|
|
16
|
Vdc
|
Защелка
|
|
Выход над предохранением от нагрузки
|
5,0
|
|
7,0
|
A
|
Икота
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Икота
|
Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
MTBF
|
250
|
|
|
KHrs
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃
|
|
Вес
|
|
|
180
|
g
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
0
|
|
+70
|
℃
|
|
|
Температура хранения
|
-20
|
|
+85
|
℃
|
|
|
Относительная влажность
|
20
|
|
90
|
%RH
|
|
|
Влажность хранения
|
10
|
|
95
|
%RH
|
|
|
Высота
|
|
|
3000
|
m
|
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
4000
|
|
|
ВПТ
|
10mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Входной сигнал к земле
|
1500
|
|
|
ВПТ
|
|
Выход к земле
|
500
|
|
|
ВПТ
|
10mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Сопротивление изоляции
|
Входной сигнал к выходу
|
10
|
|
|
MΩ
|
500Vdc/1min, нормальное атмосферное давление, влажность 90%
|
Характеристики EMC
|
Деталь
|
Стандарты
|
Условия
|
Примечания
|
|
CE
|
EN55011
IEC60601-1-2
|
Тип b
|
Пройдите испытание системы
|
|
RE
|
EN55011
IEC60601-1-2
|
Тип b
|
Пройдите испытание системы
|
|
Гармонический
|
EN61000-3-2
|
Требования к оборудований типа a
|
Критерий b
|
|
Качания напряжения и фликер
|
EN61000-3-3
|
Требования к оборудований типа a
|
Критерий b
|
|
Пульсация
|
EN61000-4-5
|
Дифференциальный режим ±1KV, общее mode±2KV
|
Критерий b
|
|
ПОГРУЖЕНИЕ
|
EN61000-4-11
EN55024
|
Погружение напряжения тока к 0%Ut, 10ms
|
Критерий b, испытание на участке 0, 90, 180 и 270
|
|
|
|
Погружение напряжения тока к 40%Ut, 20ms
|
|
Погружение напряжения тока к 70%Ut, 50ms
|
|
ESD
|
Разрядка воздуха
|
EN61000-4-2
|
±8KV
|
Критерий b
|
|
Разрядка контакта
|
EN61000-4-2
|
±4KV
|
Критерий b
|
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Физическая информация
Механически план
Length×width×heigth: 127.0×76.0×37.0 (mm), 5×2.99×1.46 (внутри),
Обозначения разъема
|
Деталь
|
Нет.
|
Функция
|
|
J1
|
1
|
L входной сигнал
|
|
2
|
NC
|
|
3
|
Входной сигнал n
|
|
J3
|
1
|
12V vout+
|
|
2
|
5V vout+
|
|
3
|
5V vout+
|
|
4
|
Vout-
|
|
5
|
Vout-
|
|
6
|
NC
|
Примечания:
Derating кривый модуля когда температура окружающей среды над 50℃
