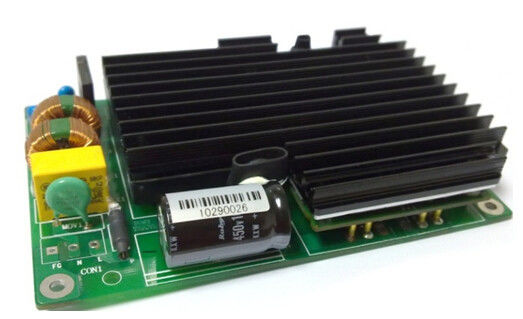

Name: Высокочастотные переключая электропитания 100W AC-DC вывели наружу 48V SC100-220S48
Brand: Enargy
SKU: SC100-220S48
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (105 reviews)

Главная страница Продукция Электропитания AC-DC

Высокочастотные переключая электропитания 100W AC-DC вывели наружу 48V SC100-220S48

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Enargy
Номер модели:	SC100-220S48

Оплата и доставка Условия:

Количество мин заказа:	1шт
Цена:	Negotiation
Время доставки:	1-8 недели
Условия оплаты:	переговоров
Поставка способности:	15000Pcs/week

контакт

Подробное описание продукта

Высокий свет:

переменного тока в постоянный источник питания

электропитание конвертера dc ac

Выход 48V SC100-220S48 электропитаний 100W AC-DC

Главные особенности

Высокая сила выхода: 100W

Ряд входного сигнала: 85~264Vac

Высокая эффективность: 85%

Линия регулировка: ≤±1%

Регулировка нагрузки: ≤±2%

Фикчированная частота: 220kHz

Напряжение тока изоляции: 1500Vdc

Предохранение от короткого замыкания

Выход над настоящим предохранением

Над предохранением от температуры

Обзор продукта

Эти технологии обрабатывать, управлением и упаковывать силы пользы конвертера AC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

Электрические характеристики

Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Расклассифицированный ввод напряжения		220		ВПТ
Ряд ввода напряжения AC	85		264	ВПТ
Расклассифицированная частота входного сигнала AC		50/60		Hz
Диапазон изменения частот входного сигнала AC	47		63	Hz
Максимальное течение входного сигнала			2	A	Минимальный ввод напряжения, максимальная допускаемая нагрузка
Эффективность		85		%	Расклассифицированный ввод напряжения, номинальная нагрузка

Характеристики выхода

Параметр		Минута	Тип	Макс	Блоки	Примечания
Ряд напряжения тока выхода		47,52	48	48,48	Vdc
Ряд течения выхода		0,1		2,1	A
Линия регулировка				±1	%
Регулировка нагрузки				±2	%
Пульсация & шум				800	mV	Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
Динамическая характеристика	Отступление			±1	%	25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 0. 1A/us
Динамическая характеристика	Устанавливая время			500	мы	К nom не познее 1% Vout.
Overshoot напряжения тока выхода				1	%
Емкость выхода			470		μF

Характеристики предохранения

Параметр	Минута	Тип	Макс	Блоки	Примечания
Выход над предохранением от нагрузки	2,3		2,8	A	Икота
Предохранение от короткого замыкания			10	mΩ	Икота
предохранение от Над-температуры		105		℃	Автоматическое спасение

Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
MTBF	100			KHrs	TR-NWT-000332, нагрузка 80%, 300LFM, 40℃ Ta
Вес			300	g

Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-20		+55	℃
Температура хранения	-40		+85	℃
Относительная влажность	10		90	%
Высота			3000	m

Характеристики безопасности

Параметр		Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	Входной сигнал к выходу	1500			Vdc	10mA/1min, отсутствие образовывать дугу и нервное расстройство
	Входной сигнал к земле	1000			Vdc
	Выход к земле	500			Vdc	7.5mA/1min, отсутствие образовывать дугу и нервное расстройство
Сопротивление изоляции	Входной сигнал к выходу	100			MΩ	500Vdc/1min, нормальное атмосферное давление, влажность 90%

Относящая к окружающей среде квалификация

Параметр	Примечания
Вибрация	Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis
Механически удар	волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
Холод (в деятельности)	Объявление IEC60068-2-1
Влажная жара	IEC60068-2-67 Cy
Задействовать температуры	-20°C к 85°C, пандусу 15°C/min., 500 циклам
Сила/термальный задействовать	Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
Маргинальность конструкции	Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105%
Испытание жизни	95% расклассифицированное Vin и нагрузка, блоки на derating пункт, часы >5000
Способность припоя	IEC60068-2-20

Соответствие стандартов

Стандарты	Примечания
UL/cUL60950
EN60950
EN60601-1
SCA 22.2NO.601.1
UL2601
CSA22.2No.60950-1

Физическая информация

Механически план

Length×width×heigth: 135×90×28 (mm), 5.32×3.54×1.1 (внутри),

Высокочастотные переключая электропитания 100W AC-DC вывели наружу 48V SC100-220S48 0

Обозначения Pin

CON1

Pin нет.	Имя	Функция
1	FG	Земля
2	N	Нейтральная линия
3	L	Линия в реальном маштабе времени

CON2

Pin нет.	Имя	Функция
1	-48V	Отрицательное напряжение тока выхода
2	-48V	Отрицательное напряжение тока выхода
3	GND	Положительное напряжение тока выхода
4	GND	Положительное напряжение тока выхода
