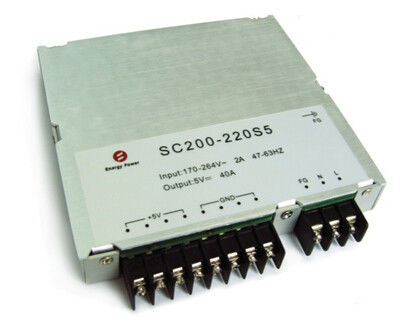

200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC

200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC

  • 200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC
200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: SC200-220S5
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 15000Pcs/week
контакт
Подробное описание продукта
Высокий свет:

переменного тока в постоянный источник питания

,

электропитание конвертера dc ac

Выход 5V SC200-220S5 электропитаний 200W AC-DC

Главные особенности

Ряд входного сигнала AC: 170~264Vac

Одиночные выходы: 5V/40A

Высокая эффективность: 89%

Линия регулировка: ≤±1%

Регулировка нагрузки: ≤±1%

Низкое ripple&noise: ≤200mV

предохранение от короткого замыкания

Выход над настоящим предохранением

Предохранение от выхода короткое

Над предохранением от температуры

Естественный охладьте

RoHS уступчивое

Номинальность плам-задержанная в развитии UL94V-0

Обзор продукта

Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Расклассифицированный ввод напряжения

220

ВПТ

Ряд ввода напряжения AC

170

264

ВПТ

Расклассифицированная частота входного сигнала AC

50/60

Hz

Диапазон изменения частот входного сигнала AC

47

63

Hz

Максимальное течение входного сигнала

2

A

Минимальный ввод напряжения, максимальная допускаемая нагрузка

Эффективность

Входной сигнал AC

86

89

%

Расклассифицированный ввод напряжения, диаграмма 1 номинальной нагрузки

Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ряд напряжения тока выхода

5V

4,95

5

5,05

Vdc

Ряд течения выхода

5V

0

40

A

Линия регулировка

±1

%

Регулировка нагрузки

±1

%

Регулировка температуры

±0.03

%/°C

Над температурной амплитудой рабочей температуры

Поверните задержите время

10

госпожа

220Vac, максимальная допускаемая нагрузка, от Vin поворачивают к падению до 90%, диаграмме 4 Vout

Пульсация & шум

5V

200

mV

Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, диаграмма 5 ширины полосы частот 20 MHz

Динамическая характеристика

Отступление

200

mV

50% до 75% до 50% Iout максимальное, 0.1A/u

200

mV

50% до 75% до 50% Iout максимальное, 2.5A/us

Overshoot напряжения тока выхода

±5

%

Емкость выхода

20000

μF

Характеристики предохранения

Параметр

Минута

Тип

Макс

Блоки

Примечания

Выход над предохранением от нагрузки

48

50

A

Икота

Предохранение от короткого замыкания

10

Икота

предохранение от Над-температуры

Выключение

105

Автоматическое спасение

Примечания:

1.+5V впишет спасение автомобиля икоты

Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

MTBF

100

KHrs

TR-NWT-000332,80% нагрузка, 300LFM, 25℃

Вес

500

g

Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-20

+55

Температура хранения

-40

+85

Влажность хранения

10

90

%

Характеристики безопасности

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

Входной сигнал к выходу

1500

Vdc

5mA/1min, отсутствие образовывать дугу и нервное расстройство

Входной сигнал к земле

1000

ВПТ

Выход к земле

500

Vdc

5mA/1min, отсутствие образовывать дугу и нервное расстройство

Сопротивление изоляции

Входной сигнал к выходу

10

500Vdc/1min, нормальное атмосферное давление, влажность 90%

Характеристики

Деталь

Стандарты

Условия

Примечания

Гармонический

EN61000-3-2

Тип требования к c светильников

Критерий b

Качания напряжения и фликер

EN61000-3-3

Требования к оборудований типа a

Критерий b

Пульсация

EN61000-4-5

Дифференциальный режим ±2KV, общее mode±4KV

Критерий b

ПОГРУЖЕНИЕ

EN61000-4-11

EN55024

Погружение напряжения тока к 0%Ut, 10ms

Критерий b, испытание на участке 0, 90, 180 и 270

Погружение напряжения тока к 40%Ut, 20ms

Погружение напряжения тока к 70%Ut, 50ms

Примечания:

Критерий a: Нормальное характеристика рабочое во время и после испытания.

Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.

Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.

Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.

Относящая к окружающей среде квалификация

Параметр

Примечания

Вибрация

Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis

Механически удар

волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Холод (в деятельности)

Объявление IEC60068-2-1

Влажная жара

IEC60068-2-67 Cy

Задействовать температуры

-20°C к 85°C, пандусу 15°C/min., 500 циклам

Сила/термальный задействовать

Vin = 170Vac минута to264Vac максимальные, максимальная допускаемая нагрузка, 100 циклов

Маргинальность конструкции

Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105%

Испытание жизни

95% расклассифицированное Vin и нагрузка, блоки на derating пункт, 50000 часов

Способность припоя

IEC60068-2-20

Соответствие стандартов

Стандарты

Примечания

UL60950-1

EN60950-1

EN60601-1

SCA 22.2NO.601.1

UL2601

CSA22.2NO.60950-1

Физическая информация

Механически план

Length×width×heigth135×125×21 (mm), 5.315×4.921×0.826 (дюйм),

200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC 0

Обозначения разъема

Pin#

Имя

Примечания

1

N

Входной сигнал AC

2

L

Входной сигнал AC

3

FG

Земля входного сигнала AC

4

GND

Земля выхода

5

GND

6

GND

7

GND

8

+5V

9

+5V

10

+5V

11

+5V

Типичные волна и кривые

200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC 1200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC 2

Диаграмма 1 эффективность ПРОТИВ течения выхода. 400LFM, 25°C

Диаграмма 2: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (20 mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.

200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC 3200W электропитания одновыходовое 5V SC200-220S5 наивысшей мощности AC-DC 4

Диаграмма 3: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала 100 mW ESR и керамический конденсатор 1μF. Ch 1: Vout (200mV/div)

Диаграмма 4: Поверните задержите время
