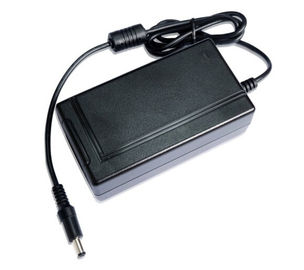

Медицинский переходника силы IP22, переходника силы AC-DC с утверждением CE ROHS

1. Сводка Этот переходника для медицинской пользы при сила входного сигнала колебаясь на 90-264Vac, одиночном текущем объеме производства 24Vdc/2.5A, и пиковом течении 6A. Он обеспечивает предохранение от перегрузок по току, предохранение от короткого замыкания, предохранение от перенапряжения и предохранение от overheat.

2. Главные особенности продукта

Модель	Ряд ввода напряжения	Напряжение тока требуемой производительности	Ряд течения выхода	Пульсация (пик) (Номинальная нагрузка, ограничение 20MHz ширины полосы частот)
MDA60-220S24	90-264Vac	24Vdc	0-2.5A	≤150mV

3. Стандарты и наведение принятия

1. Испытание GB/T 2423.1-2008 относящое к окружающей среде для электрических и электронных продуктов – части 2: Испытайте методы/испытание a: Низкая температура
2. Испытание GB/T 2423.2-2008 относящое к окружающей среде для продуктов электрических и электроники – части 2: Испытайте методы/испытание b: Высокотемпературный
3. Относящого к окружающей среде методикаа проверки GB/T 2423.3-2006 основные для электрических и электронных продуктов -- Испытание Ca: Влажная жара, номинальная
4. Относящого к окружающей среде методикаа проверки GB/T 2423.4-2008 основные для электрических и электронных продуктов -- Db испытания: Влажная жара, циклическая
5. Испытание GB/T 2423.5-2008 относящое к окружающей среде для электрических и электронных продуктов – части 2: Испытайте методы/испытание Ea и наведение: Удар
6. Испытание GB/T 2423.6-1995 относящое к окружающей среде для электрических и электронных продуктов – части 2: Испытайте методы/испытание Ea и наведение: Столкновение
7. Испытание GB/T 2423.8-2008 относящое к окружающей среде для электрических и электронных продуктов – части 2: Испытайте методы/испытание Ed: Освободите падение
8. Испытание GB/T 2423.10-2008 относящое к окружающей среде для электрических и электронных продуктов – части 2: Испытайте методы/испытание Fc и наведение: Вибрация (синус)
9. Системы микрокомпьютера GB/T 14714.1-2008 и спецификация оборудования общая электропитания переключения
10. Пределы GB/T 17625.1-2012 для гармонического тока низшего напряжения электрического и радиотехнической аппаратуры.
11. Пределы электромагнитной совместимости GB/T 17625.2-2007 на качаниях напряжения и фликер созданный приборами с расклассифицированным течением более менее чем 16A под системами электропитания низшего напряжения.
12. Обзор испытания электромагнитной совместимости GB/T 17626.1-2006 и методов измерения испытания невосприимчивости.
13. Электромагнитная совместимость GB/T 17626.11-2011 - испытание и методы измерения - погружения напряжения тока, короткие перерывы и испытание невосприимчивости изменений напряжения тока
14. Электромагнитная совместимость GB/T 17626.2-2006 - испытание и методы измерения - испытание невосприимчивости электростатической разрядки
15. Электромагнитная совместимость GB/T 17626.3-2006 - испытание и методы измерения - испытание невосприимчивости электромагнитного поля RF
16. Электромагнитная совместимость GB/T 17626.4-2008 - испытание и методы измерения - электрическая быстрая переходная/разрывала испытание невосприимчивости
17. Электромагнитная совместимость GB/T 17626.5-2008 - испытание и методы измерения - испытание невосприимчивости пульсации (удара)
18. Электромагнитная совместимость GB/T 17626.6-2008 - испытание и методы измерения – испытание невосприимчивости для передачи индукции RF к помехе
19. Электромагнитная совместимость GB/T 17626.8-2006 - испытание и методы измерения - испытание невосприимчивости магнитного поля частоты силы
20. Электромагнитная совместимость GB/T 17626.9-2011 - испытание и методы измерения - испытание невосприимчивости магнитного поля ИМПа ульс
21. Метод испытания GB/T 1772-1979 для определения интенсивности отказов электронных элементов и компонентов
22. Технические требования статической операционной системы QJ/T 1950-1990
23. Представление GB/T 6991-1986 данных по надежности для электронных блоков
24. Прогноз надежности радиотехнической аппаратуры MIL-HDBK-217F
25. Руководство прогноза надежности радиотехнической аппаратуры GJB/Z-299B
26. Медицинская безопасность радиотехнической аппаратуры GB9706.1-2007

4. Условия окружающей среды

Серия нет.	Деталь	Техническое Indictor		Блок	Примечания
1	Работая температура	0 до +40		℃
2	Хранить температура	-20 до +85		℃
3	Относительная влажность	Работа	20-90	%RH
		Хранить	10-95
4	Высота	≤3000		m
5	Охлаждая-вниз метод	Естественный охлаждать

5. Характеристики силы

1. Характеристики входного сигнала
Серия нет.	Деталь		Технические требования	Блок	Примечания
1,1	Тип силы		Ⅱ категории
1,2	Расклассифицированный ввод напряжения		100-240	ВПТ
	Ряд ввода напряжения		90-264
1,3	Диапазон изменения частот входного сигнала		47-63	Hz
1,4	Расклассифицированная частота входного сигнала		50/60	Hz
1,5	Максимальное течение входного сигнала		2	A	90VAC
1,6	Течение inrush входного сигнала		≤60	A	Входной сигнал 25℃/cold VIN=240Vac на первом ботинке (емкость должна быть выпущена вполне. Измерьте на любом фазовом угле ввода напряжения.)
1,7	Сила на времени задержки		≤2	S	нагрузка 220VAC/full
1,8	Время выключения		≥10	госпожа	нагрузка 110VAC/full
1,9	Расход энергии нулевой нагрузки		<2	W
2. Характеристики выхода
2,1	Ряд напряжения тока выхода		24.00-24.60	Vdc	Полный ввод напряжения, ряд максимальной допускаемой нагрузки
2,2	Ряд течения выхода		0-2.50	A	Полный ряд ввода напряжения, input 220VAC, течение выхода берет к 2.5A от 6A после 1s.
2,3	Полная производительность		≥85	%	Расклассифицированный входной сигнал, номинальная нагрузка
2,4	Пульсация и шум выхода		≤150	mVpk-pk	Нормальная температура, ширина полосы частот осциллографа 20MHz, зонды в параллели, емкости 10uF+104
2,5	Переключите амплитуду overshoot машины		≤±5	%
2,6	Динамическая характеристика	Амплитуда Overshoot	△V: ≤±5	%	зыбкость нагрузки 25%-50%-25% или 50%-75%-50%, тариф 0.1A/uS зыбкости
		Брать время	△t: ≤400	µS
2,7	Точность стабилизации напряжения		≤±2	%
2,8	Фактор регулировки нагрузки		≤±2	%
2,9	Фактор стабилизации напряжения		≤±2	%
2,10	Нагрузка, лимитируемая объемом		≤2200	uF	Расклассифицированный входной сигнал, режим CR нагрузки
3. Характеристики предохранения
3,1	Предохранение от перегрузок по току		6.5-8	A	Режим икоты, может собственная личность - взять
3,2	Предохранение от короткого замыкания		Короткое замыкание неповрежденное, после того как отпуск короткого замыкания, сила сможет работать правильно		Сопротивление короткого замыкания <10m>
3,3	Предохранение от Overheat		случает		Locked, потребность reboot
3,4	Предохранение от перенапряжения		26-30	Vdc	Locked, потребность reboot

6. Спецификации безопасности и характеристики EMC

Серия нет.	Деталь		Технические требования	Стандарты	Примечания
1	Диэлектрическая прочность	Вход-выход	4000Vac/10mA/1min: отсутствие дуги летания, отсутствие нервного расстройства
2	Изолируя сопротивление	Вход-выход	≥10MΩ/500Vdc/1min: На нормальном атмосферном давлении, при относительная влажность быть 90% и испытывая напряжением тока быть 500V, часть AC главным образом цепи выпрямителя тока и часть DC направлял к к земле и часть AC к сопротивлению части DC изолируя более не низка чем 10M
3	Дирижированное излучение (CE)		ТИП B	EN55011 Квитанция 20780 FCC IEC60601-1-2
4	Излучаемое излучение (RE)		ТИП B	EN55011 Квитанция 20780 FCC IEC60601-1-2
5	Гармонический		Тип a	EN61000-3-2	Критеря по b
6	Качания напряжения и фликер		Тип a	EN61000-3-3	Критеря по b
7	Пульсация		Дифференциальный режим ±1KV, единый режим ±2KV	EN61000-4-5	Критеря по b
8	Погружения напряжения тока и короткие перерывы		Падающ к 0%Ut, прошлый раз: 10ms, (критеря по b)	EN61000-4-11 EN55024	Испытайте на 0, 90, 180 и 270 градусах соответственно.
			Падающ к 40%Ut, прошлый раз: 20ms, (критеря по b)
			Падающ к 70%Ut, прошлый раз: 50ms, (критеря по b)
9	Статическое предохранение	Разрядка воздуха	±8KV	EN61000-4-2	Критеря по b
		Разрядка контакта	±4KV	EN61000-4-2	Критеря по b
10	Номинальность защиты от огня		94-V0
11	номинальность Вод-предохранения		IP22
12	Требование к RoHS		Исполняет с RoHS
13	Качество		≤350g

7. Технические характеристики и соединяясь определение прибора

1). Размер

Mm× mm× L×W×H= (115.5±0.5) (61±0.5) (40±0.5) mm

2). Требования к возникновения

Отсутствие скреста, обозначать ясности

3). Соединяясь определение

Линия входного сигнала определение: Исполняет с стандартами CCC и UL, электрическим проводом 2-штыря плоским, длиной 1.5M, медный провод 2×0.75mm2, напряжение тока withstand 300V.

Линия выхода определение: Длина 1.5m, #16 линия с магнитным кольцом, 4 прикалывает выход, Hook&Loop, напряжение тока withstand 300V, температуру 80℃ withstand, тавро Taiyue или эквивалент.

4) выходная мощность прикалывает определение

Серия нет.	Определение	Примечания
Pin1, Pin2	позитв выводить наружу 24Vdc
Pin3, Pin4	недостаток 24VdcOutput

8. Требования к надежности

MTBF≥250Khours; Условие испытаний: 25℃, расклассифицированный входной сигнал, выход максимальной допускаемой нагрузки.

9. Упаковка, перевозка и хранение

1.) Паковать

Коробки упаковки содержат название продукта, номер модели, имя изготовления, акт досмотра идентификации и качества и дату etc. изготавливания

2.) Перевозка

Соответствующий для автомобиля, кораблей, перевозки плоскостей и быть транспортировано в тип влагостойких, солнц-доказательства и обращано с внимательностью.

3.) Хранение

Когда не в пользе продукты следует сохранить в коробках упаковки при температура хранения быть -20℃ к 85℃ и относительной влажности быть 10% до 90%. Пакгаузы не позволяют вредным химикатам газов, воспламеняющих, взрывно и въедливых, и не сильная механически вибрация, удар и сильное магнитное поле. Коробки упаковки должны быть помещены хотя бы 20cm от земли и далеко от стен, тепловых источников, окон и забора воздуха хотя бы 50cm. Продукты можно хранить для 2 лет под определенными условиями и потребности быть испытанным повторно потом.

4.) Обозначать

Graph1: Ярлык Graph2 английского языка: Китаец/английский язык
