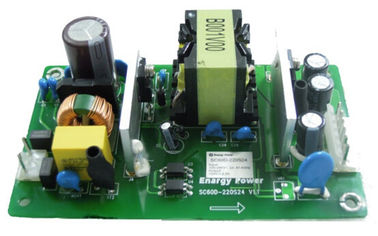

Медицинский выход 24VDC/2.5A SC60D-220S24A электропитания 60W
Главные особенности
Ряд входного сигнала AC: 90~264Vac
Одиночные выходы: 24V/2.5A
Высокая эффективность: 88%
Линия регулировка: ±2%
Регулировка нагрузки: ±2%
Низкое ripple&noise: ≤150mV
Fucntion частоты dithering
Предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Над предохранением от температуры
Резервная диссипация 0.4W
Аттестация CE варианта EC60601-1 3-ее медицинская
Естественный охладьте
RoHS уступчивое
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Расклассифицированный ввод напряжения
|
100
|
|
240
|
ВПТ
|
|
|
Ряд ввода напряжения AC
|
90
|
|
264
|
ВПТ
|
|
|
Диапазон изменения частот входного сигнала AC
|
45
|
50/60
|
63
|
Hz
|
|
|
Максимальное течение входного сигнала
|
|
|
2
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Течение inrush входного сигнала
|
|
|
60
|
A
|
Максимальный ввод напряжения, 25℃, первый старт
|
|
Эффективность
|
87
|
|
|
%
|
220VAC входной сигнал, максимальная допускаемая нагрузка
|
|
Turn-on время задержки
|
|
|
1,5
|
S
|
220VAC входной сигнал, максимальная допускаемая нагрузка
|
|
Время задержки Turn-0ff
|
10
|
|
|
госпожа
|
110VAC входной сигнал, максимальная допускаемая нагрузка
|
|
Диссипация
|
|
|
2
|
W
|
Нулевая нагрузка
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд напряжения тока выхода
|
24,00
|
|
24.6.00
|
Vdc
|
|
|
Ряд течения выхода
|
|
|
2,5
|
A
|
220VAC входной сигнал, 6A для 1 второго
|
|
Линия регулировка
|
|
|
±2
|
%
|
|
|
Регулировка нагрузки
|
|
|
±2
|
%
|
|
|
Точность напряжения тока стабилизируя
|
|
|
±2
|
|
|
|
Пульсация & шум
|
|
|
150
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
Динамическая характеристика
|
Отступление
|
|
|
±5
|
%
|
25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 2.5A/us
|
|
Устанавливая время
|
|
|
400
|
мы
|
К nom не познее 1% Vout.
|
|
Turn-on время восхода
|
|
|
50
|
госпожа
|
Максимальная допускаемая нагрузка, 10%~90% Vout
|
|
Overshoot напряжения тока выхода
|
|
|
±5
|
%
|
|
|
Емкость выхода
|
|
|
2200
|
μF
|
Расклассифицированный ввод напряжения, модель нагрузки: CR
|
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над предохранением от напряжения тока
|
26
|
|
30
|
V
|
Замыкание, требуемое, что повторить старт
|
|
Выход над предохранением от нагрузки
|
6,5
|
|
8
|
A
|
Икота
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Икота
|
|
предохранение от Над-температуры
|
|
Замыкание, требуемое, что повторить старт
|
Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
MTBF
|
250
|
|
|
KHrs
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃
|
|
Вес
|
|
|
220
|
g
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-10
|
|
+70
|
℃
|
Диаграмма 1
|
|
Температура хранения
|
-25
|
|
+85
|
℃
|
|
|
Относительная влажность
|
20
|
|
90
|
%
|
|
|
Влажность хранения
|
10
|
|
95
|
%
|
|
|
Высота
|
|
|
3000
|
m
|
|
|
Охлаждая метод
|
Естественный охладьте
|
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
4000
|
|
|
ВПТ
|
10mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Сопротивление изоляции
|
10
|
|
|
MΩ
|
500Vdc/1min, нормальное атмосферное давление, влажность 90%
|
| |
|
|
|
|
|
|
Характеристики EMC
|
Деталь
|
Стандарты
|
Условия
|
Примечания
|
|
CE
|
EN55011
Квитанция 20780 FCC
IEC60601-1-2
|
Тип b
|
Пройдите испытание системы
|
|
RE
|
EN55011
Квитанция 20780 FCC
IEC60601-1-2
|
Тип b
|
Пройдите испытание системы
|
|
Гармонический
|
EN61000-3-2
|
Тип требования к светильников
|
Критерий b
|
|
Качания напряжения и фликер
|
EN61000-3-3
|
Требования к оборудований типа a
|
Критерий b
|
|
Пульсация
|
EN61000-4-5
|
Дифференциальный режим ±1KV, общее mode±2KV
|
Критерий b
|
|
ПОГРУЖЕНИЕ
|
EN61000-4-11
EN55024
|
Погружение напряжения тока к 0%Ut, 10ms
|
Критерий b, испытание на участке 0, 90, 180 и 270
|
|
Погружение напряжения тока к 40%Ut, 20ms
|
|
Погружение напряжения тока к 70%Ut, 50ms
|
|
ESD
|
Разрядка воздуха
|
EN61000-4-2
|
±8KV
|
Критерий b
|
|
Разрядка контакта
|
EN61000-4-2
|
±4KV
|
Критерий b
|
Примечания:
Диаграмма 1: Сила выхода против температуры окружающего воздуха
Механически план
Length×width×heigth: 127.0×76×37.0 (mm), 5×2.99×1.46 (внутри),
Обозначение разъема:
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
J1
|
L
|
NC
|
N
|
|
|
|
|
J3
|
Vout+
|
Vout+
|
Vout+
|
Vout -
|
Vout -
|
Vout -
|
