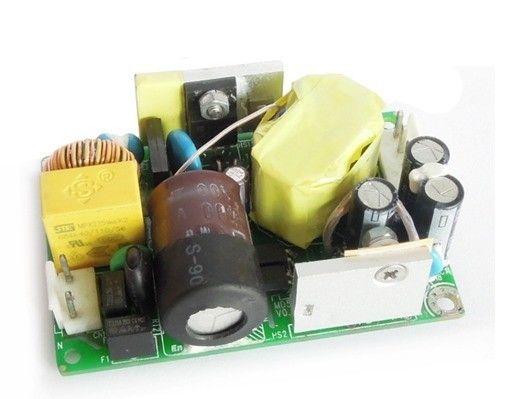

Name: EN61000-3-2 стандартная медицинская сила Suppies 50W вывела наружу 15V/2.67A MD50-220S15
Brand: Enargy
SKU: MD50-220S15
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (113 reviews)

Главная страница Продукция Медицинские источники питания

EN61000-3-2 стандартная медицинская сила Suppies 50W вывела наружу 15V/2.67A MD50-220S15

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Enargy
Номер модели:	MD50-220S15

Оплата и доставка Условия:

Количество мин заказа:	1шт
Цена:	Negotiation
Время доставки:	1-8 недели
Условия оплаты:	переговоров
Поставка способности:	15000Pcs/week

контакт

Подробное описание продукта

Высокий свет:

Электропитания медицинской ранга

ac к конвертеру dc

Медицинский выход 15V/2.67A MD50-220S15 электропитания 50W

Главные особенности

Ряд входного сигнала AC: 90 ~264Vac

одиночные выходы: 15V/2.67A

Высокая эффективность: 87%

Линия регулировка: ≤±1%

Регулировка нагрузки: ≤±3%

Низкое ripple&noise: ≤150mV

предохранение от короткого замыкания

Выход над настоящим предохранением

Выход над предохранением от напряжения тока

Естественный охладьте

RoHS уступчивое

Номинальность плам-задержанная в развитии UL94V-0

Обзор продукта

Конвертер AC/DC t90-264Vacinpu, одновыходовая медицинская сила 16.8V/2.4A с предохранением от перенапряжения выхода, предохранением от перегрузок по току, функцией предохранения от короткого замыкания

Электрические характеристики

Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Расклассифицированный ввод напряжения	100		240	ВПТ
Ряд ввода напряжения AC	90		264	ВПТ
Расклассифицированная частота входного сигнала AC		50/60		Hz
Диапазон изменения частот входного сигнала AC	47		63	Hz
Максимальное течение входного сигнала			1,1	A	Минимальный ввод напряжения, максимальная допускаемая нагрузка
Течение inrush входного сигнала			60	A	Максимальный ввод напряжения, 25℃, первый старт
Течение стока пола			0,5	mA

Характеристики выхода

Параметр		Минута	Тип	Макс	Блоки	Примечания
Ряд напряжения тока выхода		14,55		15,45	Vdc
Значение напряжения тока выхода		14,70		15,30	Vdc	Расклассифицированный входной сигнал; Половинная нагрузка
Ряд течения выхода		0		2,67	A	Пиковая сила 50W в the30s до maximum10%
Стабилизация напряжения				±1	%
Регулировка нагрузки				±1	%
Точность регулирования напряжения				±3	%
Эффективность машины				87	%
Пульсация & шум				150	mV	Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
Динамическая характеристика	Амплитуда Overshoot			±5	%	25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 1A/us
Динамическая характеристика	Время восстановления			400	мы
Overshoot напряжения тока выхода				±5	%
Нагрузка емкости			2200		μF	Расклассифицированный, модель CR нагрузки

Характеристики предохранения

Параметр	Минута	Тип	Макс	Блоки	Примечания
Выход над предохранением от напряжения тока	16,5		21,0	Vdc	Режим икоты, автоматическое спасение
Выход над настоящим предохранением	3,66		4,66	A
Предохранение от короткого замыкания			10	mΩ

Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
MTBF	250			KHrs	Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃
Вес			2.09(60)	Oz (g)

Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-5		+45	℃
Температура хранения	-20		+85	℃
Относительная влажность	20		90	%
Влажность хранения	10		95	%
Высота			3000	m
Охлаждая путь	Естественный охлаждать

Характеристики безопасности

Параметр		Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	Входной сигнал к выходу	4000			ВПТ	5mA/1min, отсутствие образовывать дугу и нервное расстройство
	Входной сигнал к земле	1500			ВПТ
	Выход к земле	500			Vdc	5mA/1min, отсутствие образовывать дугу и нервное расстройство
Сопротивление изоляции	Входной сигнал к выходу	30			MΩ	500Vdc/1min, нормальное атмосферное давление, влажность 90%

Характеристики EMC

Деталь		Стандарты	Условия	Примечания
CE		EN55022	Тип b	Пройдите испытание системы
RE		EN55022	Тип b	Пройдите испытание системы
Гармонический		EN61000-3-2	Тип требования к c светильников	Критерий b
Качания напряжения и фликер		EN61000-3-3	Требования к оборудований типа a	Критерий b
Пульсация		EN61000-4-5	Дифференциальный режим ±2KV, общее mode±4KV	Критерий b
ПОГРУЖЕНИЕ		EN61000-4-11 EN55024	Погружение напряжения тока к 0%Ut, 10ms	Критерий b, испытание на участке 0, 90, 180 и 270
			Погружение напряжения тока к 40%Ut, 20ms
			Погружение напряжения тока к 70%Ut, 50ms
ESD	Разрядка воздуха	EN61000-4-2	±8KV	Критерий b
ESD	Разрядка контакта	EN61000-4-2	±4KV	Критерий b

Механически план

Length×width×heigth: 76.2×50.8×28.0 (mm), 3.0×2.0×1.1 (внутри),

EN61000-3-2 стандартная медицинская сила Suppies 50W вывела наружу 15V/2.67A MD50-220S15 0

Обозначения Pin　

Деталь	Pin никакой	Имя	Функция
CN1	1	N	Ввод напряжения
	2	Пустой
	3	L
CN2	1	Vout+	Положительное напряжение тока выхода
	2
	3	Vout+	Отрицательное напряжение тока выхода
	4
