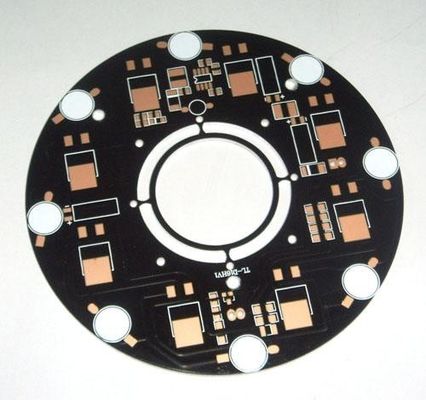

Доска PCB СИД уличного света/прожектора SMD СИД OSP, плата с печатным монтажом CCTV

Доска PCB СИД уличного света/прожектора SMD СИД OSP, плата с печатным монтажом CCTV

Однослойный PCB сердечника металла

Простой слой одиночное, котор встали на сторону MCPCB состоит из сплава основания металла (обычно алюминиевого, или медного), диэлектрического (непроводящего) слоя, медного слоя цепи, компонентов IC и маски припоя.

Диэлектрик prepreg снабубежит превосходную передачу тепла от фольги и компоненты базовая платина, пока поддерживающ превосходную электрическую изоляцию. Низкопробный алюминий/медная плита дают, котор одиночн-встали на сторону субстрату механически герметичность, и распределяют и возвращают жару к теплоотводу, поверхности установки или сразу к окружающему воздуху.

Однослойное MCPCB можно использовать с поверхностными компонентами держателя и обломока & провода, и обеспечивает гораздо низкее термальное сопротивление чем FR4 PWB. Сердечник металла обеспечивает недорог чем керамические субстраты, и позволяет гораздо большле зонам чем керамические субстраты.

Двойные слои Metal PCB сердечника

Двойные слои MCPCB состоят из 2 слоев медного проводника, положили их на такую же сторону медного сердечника металла (обычно алюминиевого, сплава или утюга). Основание металла на дне всего MCPCB, которое отличал двойное, котор встали на сторону MCPCB (2 медных слоя были положены на каждую сторону сердечника металла соответственно), и вы можете только заселить SMD на верхней стороне.

Различный с однослойным MCPCB, 2 слоя MCPCB требуют, что дополнительный отжимая шаг прокатывает imaged термальный проводной сердечник ламината и металла (также известный как основание металла) совместно.

Сравненный с нормальным FR4, этой потребностью sturcture больше технологии и опытом на прокатывать 2 слоев вместе с сердечником металла.

Обрабатывая шаги MCPCB при основание металла врезанное в PCB сравнительно сложны по мере того как необходимо затыкать отверстия после того как основной сверлить на основании металла, котор нужно изолировать его от сетей.

Двойник встал на сторону PCB сердечника металла

Он также имеет такие же 2 слоя медного проводника как двойные слои MCPCB, но сердечник металла в середине проводника 2, настолько проводники (след) с обеих сторон сердечника металла, и были подключены к одину другого Vias. Так мы назвали его «двойным, котор встали на сторону MCPCB», и вы можете заселенное SMD как на верхней части, так и на дне.

Различный с однослойным MCPCB, двойное, котор встали на сторону MCPCB также требует, что дополнительный отжимая шаг прокатывает imaged термальный проводной сердечник ламината и металла (также известный как основание металла) совместно. Но иногда, некоторый сырцовый поставщик одетого материала металла поставит материал доски который уже прокатал.

Сравненный с нормальным FR4, этой потребностью sturcture больше технологии и опытом на прокатывать 2 слоев вместе с сердечником металла.

Multi PCB сердечника металла слоев

Как раз как PCB FR4, мы можем также сделать доски с больше чем 2 слоя следов и нас назвали его «Multi слоями MCPCB». Структура подобна с Multi слоями FR4, но ей очень более сложной для того чтобы сделать.

Вы можете заселили больше компонентов на досках, положили сигнал и смолоть слой в отделенные слои, для того чтобы достигнуть более лучшего представления в электрическом представлении.

Сравненный с нормальным FR4, эта потребность sturcture больше технологии и опыт на прокатывать больше чем 2 слоев вместе с сердечником металла и ценой гораздо высокее чем 2 слоя MCPCBor двойного, котор встали на сторону MCPCB.

Применение MCPCB

Света СИД: Сильнотоковое СИД, фара, сильнотоковый PCB

Промышленное оборудование силы: Высокомощная цепь выхода пушпульных или totem полюса транзисторов, блоков транзистора, (к полюсу tem), полупроводниковое реле, водитель мотора ИМПа ульс, решающие усилители двигателя (рабочий усилитель для serro-мотора), Поляк-изменяя прибор (инвертор)

Автомобили: инструмент включения, регулятор силы, конвертеры обменом, регуляторы силы, переменная оптическая система

Сила: серия регулятора напряжения тока, регулятор переключения, конвертеры DC-DC

OA: Водитель принтера, большой субстрат электронного дисплея, термальная головка печати

Аудио: усилитель вход-выхода, симметричный усилитель, усилитель pre-экрана, тональнозвуковой усилитель, усилитель силы

Другие: Теплоизоляционная плита полупроводника, блоки IC, блоки резистора, обломок несущей Ics, теплоотвод, субстраты фотоэлемента, прибор рефрижерации полупроводника

Преимущество:

1. Фабрика PCB алюминия & PCB СИД сразу

2. PCB алюминия & PCB СИД имеют всестороннюю систему проверки качества

3. Цена PCB алюминия & PCB СИД хорошее

4. Срок поставки поворота PCB алюминия & PCB СИД быстрый от 48hours.

5. СИД PCBcertification алюминия PCB& (ISO/UL E354810/RoHS).

6. 8 лет опыта в ехпортировать обслуживание

7. PCB СИД алюминия PCB& никакое MOQ.

8. PCB высокомарочн. Строгое сквозное theAOI (автоматизированный оптически осмотр), QA/QC, porbe мухы, Etesting

материал

наше алюминиевое основное вещество: bergquist (США), Polytronics (Тайвань), totking (фарфор), ряд термальной проводимости etc. от 1W/m.K к ряду напряжения тока Withstand 8 W/m.K 2KV к 8KV которое может помочь нам соотвествовать любая потребность наших клиентов, также уменьшают закупая цену.

Возможность

1. слои: 1-4layers
2. Основное вещество: Сплав алюминия/меди/утюга
3. Термальная проводимость (dielectrial слой): 0,8, 1,5, 2,0, 3,0 W/m.K.
4. Напряжение тока Withstand: 2000-8000V
5. Толщина доски: 0.5mm~3.0mm (0,02" ~0,12")
6. Медная толщина: 0,5 OZ, 1,0 OZ, 2,0 OZ, 3,0 OZ, до 6 OZ
7. План: Направлять, пробивая, V-Отрезок
8. Soldermask: Белый/чернота/голубой/зеленый цвет/красный цвет, белизна Taiyo PSR4000
9. Сказание/цвет Silkscreen: Чернота/белизна
10. Поверхностная отделка: Золото погружения, HASL, OSP
11. Максимальный размер панели: 600*1200mm (23,62" *47.24»)
12. Паковать: Вакуум/полиэтиленовый пакет
13. Образцы L/T: 4~6 дней
