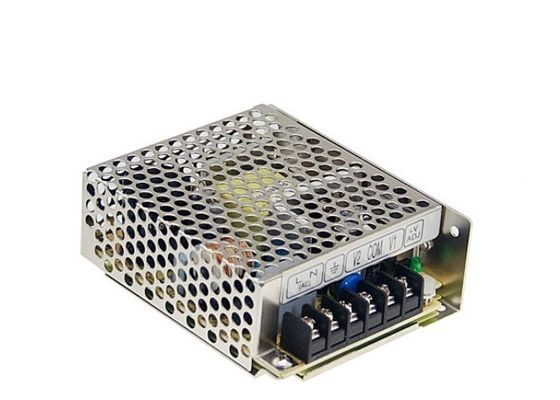

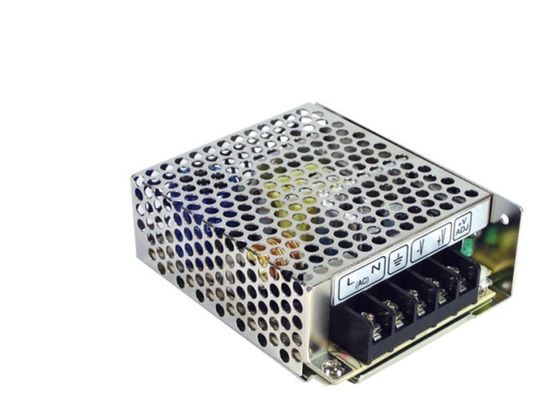

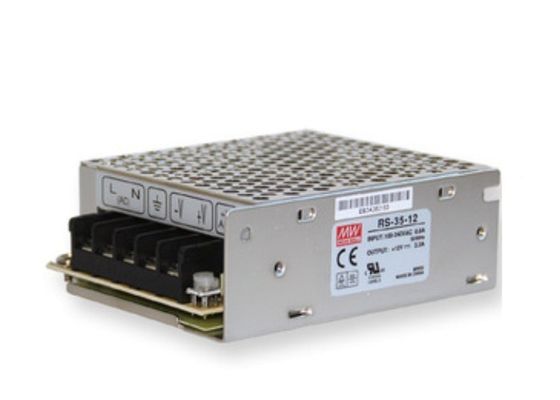

напряжение тока константы водителя 12V RS-35 СИД электропитания СИД DC AC 35w
Характеристики электропитания серии G3 заключенные RS-35 переключая:
1. Полный диапасон всеобщего AC input/
2. Предохранения: Короткое замыкание/над нагрузкой/над напряжением тока
3. Охлаждать конвекцией свободного воздуха
4. Индикатор СИД для силы дальше
5. 100% максимальных допускаемых нагрузок ожог-в испытании
6. Расход энергии <0>
7. нулевой нагрузки. Все используя 105 конденсаторов длинной жизни Градуса цельсия электролитических
8. Пульсация Withstand 300VAC input для 5 вторых
9. Высокая рабочая температура до 70
10. Испытание на вибропрочность Withstand 5G
11. Высокая эффективность, длинная жизнь и высокая надежность
12. 3 лет гарантированности
Переходника силы переключения AC серии Meanwell G3:
RS-15/RS-25/RS-35/RS-50/RS-75/RS-100/RS-150
RD-35/RD-50/RD-65/RD-85/RD-125
RID-50/RID-65/RID-85/RID-125, RT-50/RT-65/RT-85/RT-125
RQ-50/RQ-65/RQ-85/RQ-125
Быстрые детали:
| 35W - Одновыходовой |
| Модель нет. |
Выход |
Tol. |
R&N |
Effi. |
| RS-35-3.3 |
3.3V, 0~7.0A |
±3% |
80mV |
76,5% |
| RS-35-5 |
5V, 0~7.0A |
±2% |
80mV |
80,5% |
| RS-35-12 |
12V, 0~3.0A |
±1% |
120mV |
84,5% |
| RS-35-15 |
15V, 0~2.4A |
±1% |
120mV |
86,0% |
| RS-35-24 |
24V, 0~1.5A |
±1% |
200mV |
88,0% |
| RS-35-48 |
48V, 0~0.8A |
±1% |
200mV |
88,5% |
Общие спецификации:
| Модель нет. |
RS-35
RD-35 |
| Ряд ввода напряжения AC |
85~264VAC, 120~373VDC |
| Течение inrush AC (максимальное) |
36A на 230VAC |
| Ряд регулировки DC |
±10% потенциометром для одновыходового;
CH1 -5%~+10% потенциометром для множественного выхода
|
| Предохранение от перегрузки |
режим икоты 110%~150%, автоматическ-спасение (150% ~190% для RID-125-1205/2405) |
| Над предохранением от напряжения тока |
напряжение тока требуемой производительности 115%~135%, режим икоты, автоматическ-спасение |
| Напряжение тока Withstand |
I/P - O/P: 3kVAC, I/P - FG: 1.5kVAC, O/P - FG: 0.5kVAC, 1 минута |
| Работая температура |
-25~+70°C (см. derating кривый для различных моделей) |
| Вибрация |
10~500Hz, 5G 10min. цикл /1, период на 60 MIN.
каждое вдоль x, y, осей z
|
| Нормы бесопасности |
UL60950-1, одобренный TUV EN60950-1 |
| Стандарты EMC |
EN55022 тип b, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11,
EN61000-6-2 (EN50082-2) (35~150W)
|
| Соединение |
Терминальный блок для входного сигнала и выхода |
| Размер (LxWxH) (mm) |
99x 82x 36 |
| Случай нет. |
932A |
| Паковать |
45pcs /14.0kg |
ПРИМЕЧАНИЕ:
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25 Градусе цельсия температуры окружающей среды.
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование 12" переплетенный пар-провод законченной параллельный конденсатор 0.1uf & 47uf.
3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.
4. Линия регулировка измерена от низкой линии к высокой линии при расчетной нагрузке.
5. Регулировка нагрузки измерена от номинальная нагрузка 0% до 100%.
6. Электропитание учтено компонентом который будет установлен в окончательное оборудование. Окончательное оборудование необходимо re-подтвердить которому оно все еще встречает директивы EMC. Для наведения на как выполнить эти испытания EMC, вы можете сослаться к «испытанию EMC компонентных электропитаний» или контактироваться наши сбывания.
Электропитание переключения AC Meanwell нашего вида продукции:
Серия G3
Серия NE
Серия SE
Серия LRS
