Промышленный парк Gaoxin, зона Guangming новая, город Шэньчжэня, провинция Гуандун, Китай | Angelwang66@126.com |
Место происхождения: | КИТАЙ |
Фирменное наименование: | FOCONEC |
Сертификация: | RoHS |
Номер модели: | Многофункциональное OTDR |
Количество мин заказа: | 1 |
---|---|
Упаковывая детали: | коробка |
Время доставки: | 2-5 дней |
Условия оплаты: | T / T, L / C |
Поставка способности: | 200 наборов в неделю |
Применение: | конструированный для испытывая сети FTTx | Ряд расстояния: | 0,4, 0,8, 1,6, 3,2, 6,4, 16,32,64,128,256,512km (SMF) |
---|---|---|---|
Оптический разъем: | FC/SC/ST (всеобщий разъем) | Тип: | OTDR, VFL, оптически тестер метра силы |
Высокий свет: | Волоконно-оптический измеритель мощности,визуально прибор для определения места повреждения |

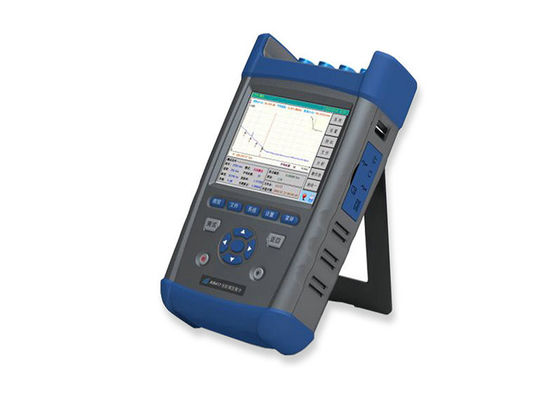

Тестер оптического волокна OTDR интегрированный VFL, Handheld оптически метр силы & источник света
Быстрая деталь:
Сводки продукта:
FOC8002 OTDR аппаратура высокой эффективности измеряя при многофункциональное конструированное для испытывать сеть FTTx. Оно главным образом использован для того чтобы измерить физические характеристики стекловолокна под испытанием, как длина, затухание передачи и потеря etc соединения… Оно может также обнаружить местонахождение недостатки или проломы стекловолокна. Оно широко приложен в изготовлении, конструкции и обслуживании в системе коммуникаций стекловолокна.
Главным образом характеристики:
1. Handheld, легковес и удобство для носить
2. высокий динамический диапазон 45dB
3. зона нечувствительности случая ≤1m экстренн-короткая
4. разрешение расстояния 0.05m высокое, пункты забора 128k
5. Быстрое автоматическое измерение, operating одн-кнопки
6. Испытайте до 4 длины волны с одиночным блоком
7. Проверка света связи автоматически
8. Дистанционная функция через локальные сети
9. Двойные интерфейсы USB, поддерживая ручка USB и принтер и сразу загрузка кабеля к ПК через ActiveSync
10. Поддерживая формат файла Bellcore GR196 в сочинительстве или чтении
11. Встроенная батарея лития с большой емкостью на сверх 8 часов жизни operating
12. Видимый недостаток обнаруживая местонахождение (VFL) и оптически метр силы
13. Всеобщее FC/PC, FC/SC, тип разъема FC/ST, удобно для поверхностной чистки
14. Уникально функция уточнения на-линии прикладного обеспечения, возвращающ к фабрике ненужна
Экстренн-короткая зона нечувствительности случая
Должный к своему высокому разрешению, FOC8002 OTDR имеет зону нечувствительности случая 1m экстренн-короткую, которая соответствующа для испытывать короткое стекловолокно и стекловолокно отрезка провода.
Высокоскоростное автоматическое analyzation
FOC8002 может быстро определить и обнаружить местонахождение случаи и недостатки в следе точно, тогда перечисляет все случаи в даже таблице, поэтому очень полезно к maintainers к улучшать эффективность и ненужно знать о относительном знании предпосылки.
Высокоскоростное автоматическое измерение
Функция автоматического измерения FOC8002 OTDR делает ее ненужным к оператору знать о дальнейших подробностях работать. Деятельность будет очень простой: после соедините волокно, только】 старта 【давления, тогда измеренный след показан и случаи перечислены на экране в немного секунд, теперь, вы могут осмотреть таблицу следа и случая.
Уникально возможность испытания PON
FOC8002 идеально для доступа и испытание сети FTTH, оно позволяет вы испытать через splitters 1x32 даже 1x64 для испытания PON (пассивной оптически сети).
FOC8002 предлагает исключительнейшую зону нечувствительности и 0.05m случая 1m высокое разрешение расстояния, с которым вы можете характеризовать все случаи между передатчиком и панелью распределения волокна центральной телефонной станции.
Удобная функция VFL
он прибор для определения места повреждения (VFL) разъема 650nm визуально идеально для определять плохое соединение, плохой загиб разъема, пролома или макроса легко. Стандартное VFL с силой выхода больше чем 2 милливатт фабрика установленная в FOC8002 FOCONEC, которое расстояние деятельности свыше 5 километров.
Проверка света связи
Измеряя волокно в обслуживании, измеряя результат OTDR не точен, и потенциальный риск постоянного повреждения к внутреннее светоэлектрическому приемника OTDR. Для того чтобы предотвратить эти проблемы, FOC8002 OTDR может обнаружить автоматически и молчком если свет связи присутствовал, то после того как волокно под испытанием будет соединено, как только свет подтвержен настоящий момент, одновременно, будет показано предупредительное сообщение и внутреннее предохранение от OTDR будет активно немедленно.
Множественные длины волны и модели
FOC8002 OTDR может обеспечить любое из одиночного режима или мультимодный или обоих, конструированный для того чтобы испытать FUT на до 4 длинах волны в одиночном блоке, как 850, 1300, 1310, 1383, 1490, 1550, 1625 и длины волны 1650nm, с которым FOC8002 можно использовать широко от долгосрочного к сетям FTTx, CATV, LAN, доступа и метро.
Обильный внешний интерфейс
FOC8002 имеет обильный внешний интерфейс, как USB, Минут-USB, локальная сеть, наушник и SD, должный к этим, оно может обеспечить следующие функции:
1. Тренирующ через мультимедиа для операторов, которые могут позволить вы будете измеряя специалистом в пределах короткого периода времени.
2. Снабжать дистанционный контролировать через локальные сети, устраняя неисправность от long-distance для волокна под испытанием.
3. Печатать таблицу следа и случая
4. Уточнение на-линии прикладного обеспечения
Типичное применение:
FOC8002 OTDR главным образом использовано для того чтобы измерить сеть FTTx, его обеспечивает multifunctions в одном блоке. FOC8002 предлагает 3 измеряя режима: ручной режим (включая в реальном масштабе времени режим и средний режим), автоматический режим и режим зоны нечувствительности.
Ручной режим измерения: ручной режим соответствующ для умелого оператора который знаком с аппаратурой. В этом режиме измерения, получить более точные результаты, в реальном масштабе времени режим или средний режим можно выбрать если необходимый.
В в реальном масштабе времени режиме, динамические изменения цепи волокна могут быть обнаруженные своевременными, очень полезно когда вам нужно наблюдать влиянием и процессом соединенного волокна будучи соединянными или.
В среднем режиме измерения, шум в следе можно подавить, и улучшено SNR (коэффициент шума сигнала), поэтому, результат более точно. В действительности, более средние времена исполнены, больше шума в следе подавлен, и потрачено более длиннее время для обработки сигнала. На практике, средние времена должно быть установлено правильно согласно необходимости.
Автоматический режим измерения: оптимизированные условия измерения установлены автоматически, ненужно к оператору знать о осложненном знании предпосылки и дальнейших подробностях работать. В этом режиме, более точные результаты можно приобрести когда правильные средние времена будут установлены, но он увеличит время обработки сигнала.
Режим зоны нечувствительности: этот режим соответствующ для испытывая стекловолокна с коротким расстоянием и оптимизированные установки ряда расстояния, ширины ИМПа ульс и амортизатора можно исполнить автоматически. Получила самый лучший результат, терминальная возвращенная потеря должна быть гарантированы, что чем -40dB.
Технические параметры:
Динамический диапазон | Пожалуйста см. «спецификации модулей OTDR» |
Дистанцируйте неопределенность | ± (0.75m + пространство элементарных событий + измерение distance×0.0025%) |
Разрешение забора | 0,05, 0,1, 0,2, 0,5, 1,2,4,8,16m |
Ряд расстояния | 0,4, 0,8, 1,6, 3,2, 6,4, 16,32,64,128,256,512km (SMF); |
0,4, 0,8, 1,6, 3,2, 6,4, 16,32 (MMF 850nm) | |
Ширина ИМПа ульс | 5,10,30,80,160,320,640,1280,5120,10240,20480ns |
5,10,30,80,160,320,640,1280 (MMF 850nm) | |
Порог потери | 0.01dB |
Пункты забора | До 128k |
Линеарности | 0.05dB/dB |
Разрешение потери | 0.001dB |
Объем памяти | ≥800traces (строени-в), ≥65500traces (хранение 2GB SD) |
Установка R.I. группы | 1,00000 до 2,00000 (0.00001steps) |
Блок расстояния | km, m, kft, ft |
Дисплей | 640×480, 6,5 дюйма TFT-LCD (экран касания) |
Интерфейс | USB, Минут-USB, локальная сеть, наушник, SD |
Оптически разъем | FC/SC/ST (всеобщий разъем) |
VFL | 650nm±10nm, 2mW (типичное); CW/1Hz |
Оптически метр силы | Диапазон длины волны: 1200nm к ряду измерения 1650nm: -60 к точности измерения 0dBm: 5% (- 10dBm, CW) |
Электропитание | Переходника 100 AC к 240V, 50/60Hz, DC 1.5A: (2A) встроенная батарея лития 19V±2V: 4400mAh, часы 2 времени operating ≥8 |
Язык | Потребитель дискретный: упрощенный китаец, английский язык, русский, корейский etc… (пожалуйста контактируйте CETC 41st для других) |
Рабочая температура | -10 к 50℃ (поручая: 5 к 40℃) |
Температура хранения | -40 к 70℃ (батарее: -20 к 60℃) |
Относительная влажность | 5% до 95%, non-конденсирующ |
Размеры | 295×186×75 (mm) |
Вес | 2.5kg приблизительно. |
Note1: Не включает неопределенность должную к индексу волокна
Note2: Низкая яркость, исключает измерять.
Модули OTDR и приказывая направляющий выступ:
Порядковыйа номер | Работая длина волны | Тип волокна | Динамический диапазон (dB) | Зона нечувствительности случая (m) | Зона нечувствительности амортизации (m) |
FOC8002-2101 | 1310/1550nm | SMF | 42/40 | 2/2 | 10/10 |
FOC8002-2102 | 1310/1550nm | SMF | 40/38 | 1/1 | 10/10 |
FOC8002-2103 | 1310/1550nm | SMF | 37/35 | 1/1 | 10/10 |
FOC8002-3103 (PON) | 1310/1550/1625nm (строени-в фильтре) | SMF | 39/37/37 | 1/1/1 | 10/10/10 |
FOC8002-4101 | 1310/1490/1550/1625nm | SMF | 35/32/34/34 | 1/1/1/1 | 10/10/10/10 |
Стандартное вспомогательное оборудование:
НЕТ. | Имя | количество |
1 | Линия электропередач | 1 |
2 | Переходника AC/DC | 1 |
3 | Аттестация качества | 1 |
4 | Руководство потребителя | 1 |
5 | След анализируя програмное обеспечение (КОМПАКТНЫЙ ДИСК) | 1 |
6 | Трудная переносная сумка (включая gallus) | 1 |
7 | Специальный gallus аппаратуры | 1 |
8 | FC/SC, разъемы FC/ST | 1 |
