Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя

Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя

  • Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя
Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя
Подробная информация о продукте:
Место происхождения: Dongguan, Гуандун, Китай
Фирменное наименование: UCHI
Сертификация: UL.VDE.SGS.
Номер модели: MF72
Оплата и доставка Условия:
Количество мин заказа: 5000pcs
Цена: Negotiable
Упаковывая детали: Большое часть/боеприпасы/вьюрок
Время доставки: 3 ~ 5 рабочих дней
Условия оплаты: T/T, Paypal, западное соединение, грамм денег
Поставка способности: 8000,000,000PCS в месяц
контакт
Подробное описание продукта
Высокий свет:

термистор нтк силы

,

собрание термистора нтк

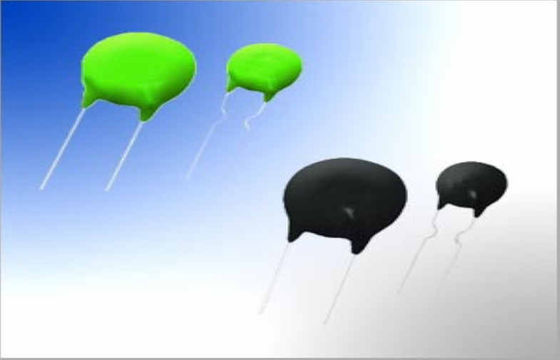

Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя



Быстрая деталь:



·Твердотельный прибор низкой цены для supression течения inrush.
·Уменьшите линию искажение течения и шум радио.
·Защитите переключатели, диоды выпрямителя тока и конденсаторы приглаживать против преждевременных отказов.
·Предотвратите взрыватель от дуть в ошибке.





Описание:



Термистор силы NTC может быть рентабельный прибором для того чтобы ограничивать количество течения inrush в электропитании переключения или других приборах когда сила сперва повернута дальше. Термистор силы NTC ограничивает течение пульсации путем действовать как резистор силы который падает от высокого холодного сопротивления к низкому горячему сопротивлению нагретый настоящий пропускать через его.
Inrush-настоящий термистор силы NTC ограничителей защищает цепи от нежелательно больших токов, подавляя высокие скачки тока inrush, пока свое сопротивление остает незначительным низким уровнем во время работы в непрерывном режиме. Спасибо их низкое сопротивление в положении operating, термисторе силы имеют диссипацию значительно более низкой силы чем постоянные сопротивления часто используемые для этого применения.





Применения:



Ограничивать течение пульсации, соответствующее для предохранения электропитания режима переключателя, силы UPS, трансформаторов, моторов, различной утвари нагрева электрическим током, энергосберегающих светов, балласта, различной цепи силы, усилителей, покрасил displayer, мониторы, цвет TV, предохранение от нити, etc.
Компоненты термистора силы можно также использовать для мягкий начинать моторов, например в пылесосах с непрерывно протекающими токами A. до 20.





Спецификации:





Течение Inrush ограничивая характеристики термистора силы NTC:

·Покрынный смолаой термистор диска с неизолированными подводящими проводами.
·Соответствующий как для AC, так и для DC обходит вокруг до напряжения тока 265 v (rms).
·Широкий диапазон сопротивления, течения и размера.
·Превосходная механически прочность.
·Соответствующий для установки PCB.





Кривый сравнения с и без применения термистора силы NTC Inrush настоящего ограничиваясь

Кривый сравнения с и без термистора силы NTC Inrush настоящего ограничиваясь

Течение Inrush ограничивая характеристики Нагрузк-температуры термистора силы NTC

Термистор силы NTC Inrush настоящий ограничиваясь
характеристики Нагрузк-температуры
Типичное применение течения Inrush ограничивая термисторы силы NTC для защиты сети

Основной термистор принципиальной схемы NTC для предохранения от диода

Основной термистор принципиальной схемы NTC для предохранения от диода

Термистор NTC для цепи предохранения от inrush настоящей



Возможные положения максимальных токовых автоматов inrush термисторов NTC

Типичная цепь электропитания



Типичная цепь электропитания

Цепи применения термистора силы



Цепи применения термисторов силы NTC

Термистор силы NTC Inrush настоящий ограничиваясь для применения защиты сети



Другой термистор примера NTC для цепи предохранения от inrush настоящей

Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя 7



Течение Inrush ограничивая размеры термисторов силы NTC (mm)

Внешний вид термистора силы NTC Inrush настоящий ограничиваясь

Технические спецификации термисторов силы NTC Inrush настоящие ограничиваясь





Номер детали.

R25
(ом)

Макс
Стабилизированный
Настоящий
(A)

Приблизительно.
Сопротивление
значение на
максимальное течение
(Ω)

Диссипация
Фактор
(mW/oC)

Термальный
Время
Постоянн
(sec)

Размеры (mm)

Dmax

Tmax

H

H 0

d±1

MF72-3D9

3 ома

4A

0,120

11

34

11

5,5

13,5

20,5

7,5 /5

MF72-5D9

5 омов

3A

0,210

11

34

11

5,5

13,5

20,5

7,5 /5

MF72-8D9

8 омов

2A

0,400

11

32

11

5,5

13,5

20,5

7,5 /5

MF72-10D9

10 омов

2A

0,458

11

32

11

5,5

13,5

20,5

7,5 /5

MF72-16D9

16 омов

1A

0,802

11

31

11

5,5

13,5

20,5

7,5 /5

MF72-22D9

22 ома

1A

0,950

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-33D9

33 ома

1A

1,124

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-50D9

50 омов

1A

1,252

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-80D9

80 омов

0.8A

2,010

11

30

11

5,5

13,5

20,5

7,5 /5

MF72-3D11

3 ома

5A

0,100

13

43

13

5,5

15,5

22,5

7,5 /5

MF72-5D11

5 омов

4A

0,156

13

45

13

5,5

15,5

22,5

7,5 /5

MF72-8D11

8 омов

3A

0,255

14

47

13

5,5

15,5

22,5

7,5 /5

MF72-10D11

10 омов

3A

0,275

14

47

13

5,5

15,5

22,5

7,5 /5

MF72-12D11

12 ома

2A

0,462

14

48

13

5,5

15,5

22,5

7,5 /5

MF72-16D11

16 омов

2A

0,470

14

50

13

5,5

15,5

22,5

7,5 /5

MF72-20D11

20 омов

2A

0,512

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-22D11

22 ома

2A

0,563

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-33D11

33 ома

1.5A

0,734

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-50D11

50 омов

1.5A

1,021

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-60D11

60 омов

1.5A

1,215

15

52

13

5,5

15,5

22,5

7,5 /5

MF72-1.3D13

1,3 ома

7A

0,062

13

60

15,5

6

17,5

24,5

7,5

MF72-3D13

3 ома

6A

0,092

14

60

15,5

6

17,5

24,5

7,5

MF72-5D13

5 омов

5A

0,125

15

68

15,5

6

17,5

24,5

7,5

MF72-10D13

10 омов

4A

0,206

15

65

15,5

6

17,5

24,5

7,5

MF72-15D13

15 омов

3A

0,335

16

60

15,5

6

17,5

24,5

7,5

MF72-30D13

30 омов

2.5A

0,517

16

65

15,5

6

17,5

24,5

7,5

MF72-47D13

47 омов

2A

0,810

17

65

15,5

6

17,5

24,5

7,5

MF72-1.3D15

1,3 ома

8A

0,048

18

68

17,5

6

19,5

26,5

10/7.5

MF72-1.5D15

1,5 ома

8A

0,052

18

69

17,5

6

19,5

26,5

10/7.5

MF72-3D15

3 ома

7A

0,075

18

76

17,5

6

19,5

26,5

10/7.5

MF72-5D15

5 омов

6A

0,112

20

76

17,5

6

19,5

26,5

10/7.5

MF72-8D15

8 омов

5A

0,178

20

80

17,5

6

19,5

26,5

10/7.5

MF72-10D15

10 омов

5A

0,180

21

85

17,5

6

19,5

26,5

10/7.5

MF72-15D15

15 омов

4A

0,268

20

75

17,5

6

19,5

26,5

10/7.5

MF72-30D15

30 омов

3.5A

0,438

18

75

17,5

6

19,5

26,5

10/7.5

MF72-47D15

47 омов

3A

0,680

21

86

17,5

6

19,5

26,5

10/7.5

MF72-0.7D20

0,7 ома

12A

0,018

25

89

22,5

7

24,5

31,5

10/7.5

MF72-1.3D20

1,3 ома

9A

0,037

24

88

22,5

7

24,5

31,5

10/7.5

MF72-3D20

3 ома

8A

0,055

24

88

22,5

7

24,5

31,5

10/7.5

MF72-5D20

5 омов

7A

0,087

23

87

22,5

7

24,5

31,5

10/7.5

MF72-8D20

8 омов

6A

0,142

25

105

22,5

7

24,5

31,5

10/7.5

MF72-10D20

10 омов

6A

0,162

24

102

22,5

7

24,5

31,5

10/7.5

заново начатый рабочий ток силы NTC inrush настоящий ограничиваясь увеличенный термистором максимальный.

Номер детали.

R25

(ом)

Максимальное стабилизированное течение

(A)

Приблизительно.

Сопротивление

Значение на

Максимальное течение (Ω)

Макс расклассифицировало сила Pmax.

(W)

Коэффициент энергопотерь

(mW/oC)

Термальная константа времени (s)

Размеры (mm)

Dmax

Tmax

H

H 0

d

Pin

форма

D15mm

2.5ohm/9.5A

2,5 ома

9.5A

0,044

3.5W

минута 22

75 максимальное

17,5

6

19,5

26,5

7,5

kinked внутренняя

D15mm

5 ohm/8A

5 омов

8A

0,058

3.5W

минута 22

75 максимальное

17,5

6

19,5

26,5

7,5

kinked внутренняя

D15mm,

10 ohm/7A

10 омов

7A

0,098

3.5W

минута 22

75 максимальное

17,5

6

19,5

26,5

7,5

kinked внутренняя

D20mm

1 ohm/16A

1 ом

16A

0,027

5W

минута 28

110 максимальное

22,5

7

24,7

/

10

прямо

D20mm

5 ohm/12A

5 омов

12A

0,047

5W

минута 28

110 максимальное

22,5

7

24,7

/

10

прямо

D20mm,

10 ohm/8A

10 омов

8A

0,085

5W

минута 28

110 максимальное

22,5

7

24,7

/

10

прямо

D25mm,

1 ohm/20A

1 ом

20A

0,021

7W

минута 30

130 максимальное

29

8

33

/

10

прямо

D25mm

, 5 ohm/14A

5 омов

14A

0,047

7W

минута 30

130 максимальное

29

8

33

/

10

прямо

D25mm,

10 ohm/10A

10 омов

10A

0,084

7W

минута 30

130 максимальное

29

8

33

/

10

прямо

D30mm,

1 ohm/30A

1ohm

30A

0,014

8W

минута 40

190 максимальное

36

8,5

40

/

18

прямо

D30mm,

10 ohm/13A

10 омов

13A

0,056

8W

минута 40

190 максимальное

36

8,5

40

/

18

прямо

Данные по надежности термистора силы NTC Inrush настоящие ограничиваясь
Испытание
Стандартный
Условия испытания
ΔR25/R25 (типичное)
Замечает

Хранение в сухой жаре

IEC 60068-2-2

Хранение на верхней температуре температуры категории: время 125oC: 1000h

<10>

Отсутствие видимого повреждения

Хранение в влажной жаре, номинальной

IEC 60068-2-3

Температура воздуха: относительная влажность 40oC воздуха: Продолжительность 93%: 21 день

<5>

Отсутствие видимого повреждения

Быстрый задействовать температуры

IEC 60068-2-14

Понизьте температуру испытания: Температура испытания -55oC верхняя: количество 125oC циклов: 10

<10>

Отсутствие видимого повреждения

Выносливость



I=Imax t: 1000h

<10>

Отсутствие видимого повреждения

Цикловая выносливость



I=Imax, 1000 минута циклов On-time=1 минимальная охлаждая time=6

<10>



Переходная нагрузка



Номер Capacitance=CT циклов: 1000

<5>

Отсутствие видимого повреждения

Справочная информация для выбирать термистор силы NTC inrush настоящий ограничиваясь

1) Максимальный рабочий ток > фактический рабочий ток в петле силы
2) расклассифицированное сопротивление zero силы на 25C
Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя 9
чего, e: напряжение тока петли, Im: Течение пульсации
Для силы преобразования, сила reversion, переключает силу, силу UPS, рабочий ток времен Im=100
Для нити, подогреватель, Im =30 приурочивает рабочий ток
3) более большое бета значение, более малое остаточное сопротивление, более малый поднимать рабочей температуры.
4) вообще, более большой продукт константы времени и коэффициент диссипации, более большая емкость NTC термальная, более мощная емкость течения пульсации термистора NTC задерживая.





Меры предосторожности применения термистора силы NTC Inrush настоящие ограничиваясь

1) Для ограничиваться inrush настоящий, термистор NTC необходимо соединиться последовательно с цепью нагрузки. Несколько максимальных токовых автоматов inrush можно также подключить последовательно для более высоко амортизировать. Максимальные токовые автоматы Inrush необходимо подключить в параллели.
2) вообще максимальные токовые автоматы inrush требуют времени получить назад к холодному положению, в котором они могут предусмотреть адекватний ограничиваться течения inrush должный к их высокоомному. Охлаждая внешние условия быть в зависимости от времени простоя.
3) оно должен быть рассмотрен что окружающая територия термистора NTC может стать довольно горячей. Обеспечьте что смежные компоненты помещены на достаточном расстоянии от термистора к прибавлять на правильное время остывания термистора.
4) убеждается что смежные материалы конструированы для деятельности на температурах соответствующих к температуре поверхности термистора. Убеждайтесь что окружающие части и материалы могут выдержать эту температуру.
5) убеждается что термисторы адекватно провентилированы для того чтобы во избежание перегреть.
6) во избежание comtamination поверхности термистора.
7) во избежание контакт термисторов NTC с всеми жидкостями и растворителями. Обеспечьте что никакая вода не входит в термистор NTC.





Конкурентное преимущество:



  1. Поставка фабрики сразу

  2. Законченные сертификаты как UL, VDE, SGS, etc и высокомарочное доступное

  3.  Быстрая поставка

  4. Самые лучшие послепродажные обслуживания

  5. OEM & ODM доступные

Течение Inrush ограничивая термисторы силы NTC для электропитания режима переключателя 10

Контактная информация
Shenzhen YONP Power Co.,Ltd

Контактное лицо: Miss. Angel

Телефон: 1598940345

Факс: 86-755-3697544

Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Sitemap

политика конфиденциальности | Китай поставка силы переключая поставщик. Copyright © 2013 - 2024 normalsimadapter.com. All Rights Reserved. Developed by ECER
