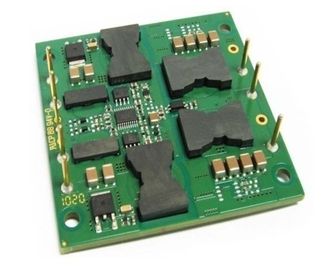

Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная

Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная

High Efficiency Railway Power Supply dc-dc converter module Isolation JS150-24S12-POC

Подробная информация о продукте:

Онлайн консультант
Подробное описание продукта

Быстрая деталь

Место происхождения: Китай

Фирменное наименование: Enargy

Номер модели: JS150-24S12-POC

Сила выхода: 150W

Температурная амплитуда рабочей температуры: -20~85℃

Ряд ввода напряжения: 18-36Vdc

Напряжение тока выхода: 12Vdc

Эффективность: 88%

Размер (L*W*H): 72.1*72.1*9.1mm





Термины компенсации & перевозкы груза

Количество минимального заказа: 1pcs

Цена: Переговоры

Срок поставки: Переговоры

Способность поставкы: 1000Pcs/week



Главные особенности

· Сила выхода: 150W

· Широкий ряд входного сигнала: 18-36Vdc

· Высокая эффективность преобразования: 88%

· Линия регулировка до ±0.5%

· Регулировка нагрузки до ±0.5%

· Фикчированная равочая частота

· Напряжение тока изоляции: 1500V

· Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

· Выведите наружу предохранение от перегрузки

· Предохранение от короткого замыкания режима икоты

· предохранение от Над-температуры

· Замыкание недонапряжения входного сигнала

· Уравновешивание напряжения тока выхода: ±10%



Обзор продукта

Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.



Введение продукта

Серия JS независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича индустрии нештатный. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и усилие применения. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.





характеристики 1.Electric

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.





номинальности максимума 1.1Absolute

Параметр Минута Тип Макс Блоки Примечания
Ввод напряжения     38 Vdc Непрерывный, неуправляемый
    36 Vdc Непрерывный, работающ
    38 Vdc Работая переходное предохранение,<100ms>
Напряжение тока изоляции     2000 Vdc Входной сигнал к выходу
Рабочая температура -40   100
Температура хранения -55   105
Позвольте к Vin-Напряжению тока -2,0   10 Vdc

характеристики 1.2Input

Параметр Минута Тип Макс Блоки Примечания
Ряд ввода напряжения 18 24 36 Vdc Непрерывный
Замыкание недонапряжения   16,8 17,8 Vdc Turn-on порог
15,3 16,2   Vdc Порог Поворота-
Максимальное течение входного сигнала     11 A Максимальная допускаемая нагрузка; входной сигнал 18Vdc
Эффективность   88   %

Максимальная допускаемая нагрузка, классифицируя ввод напряжения,

Диаграммы 1-4

Диссипация   3   W MIN. Нагрузка
Неработающее течение входного сигнала   10   mA Включите низкий уровень штыря
Порекомендуйте внешнюю входную емкость   100   µF Типичный ESR 0.1-0.2Ω

характеристики 1.3Output

Параметр Минута Тип Макс Блоки Примечания
Точка отсчета напряжения тока выхода 11,88 12,00 12,12 Vdc Номинальный входной сигнал; Нулевая нагрузка
Ряд напряжения тока выхода 11,76 12,00 12,24 Vdc
Ряд течения выхода 0,1   12,5 A Вопрос к термальный derating; Диаграммы 5-8
Линия регулировка   ±0.02 ±0.50 % Низкая линия к высокой линии; максимальная допускаемая нагрузка
Регулировка нагрузки   ±0.02 ±0.50 % Минимальная нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал
Регулировка температуры   ±0.03 ±0.05 %/°C Над температурной амплитудой рабочей температуры
Настоящий предел 13,75 15 16,3 A Напряжение тока 95% выхода nominal
Течение короткого замыкания 0,1 15 16,3 A Напряжение тока выхода <250 mV="">
Пульсация (RMS)   20   mV Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz; Диаграмма 13
Шум (размах)   120   mV
Крышка максимального выпуска продукции.   8000   μF Номинальный входной сигнал; максимальная допускаемая нагрузка
Уравновешивание напряжения тока выхода     ±10 % Номинальный входной сигнал; максимальная допускаемая нагрузка;

характеристики реакции 1.4Dynamic

Параметр Минута Тип Макс Блоки Примечания

Измените в течении выхода

(di/dt= 0.1A/µs)

  360   mV 50% до 75% до 50% Iout максимальное; Диаграмма 11

Измените в течении выхода

(di/dt= 2.5A/µs)

  480   mV 50% до 75% до 50% Iout максимальное; Диаграмма 12
Устанавливая время   200   µS К nom не познее 1% Vout.
Turn-on время   10   госпожа Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9
Время падения выключения   300   µS Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10
Overshoot напряжения тока выхода     3 %

характеристики 1.5Functional

Параметр Минута Тип Макс Блоки Примечания
Частота переключения 180 200 220 КГц Регулированный этап и этап изоляции
Уравновешивание (Pin8) Уравновешивание напряжения тока (Pin8)
Уравновешивание напряжения тока выхода     10 % Уравновешивание вверх, Pin уравновешивания к Vout (-).
10     % Уравновешивание вниз, Pin уравновешивания к Vout (+).
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin4) См. часть 7,1

Включите напряжение тока

Включите течение источника

  5   Vdc Включите плавать штыря
  1   mA
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) логику позитва управления 5   10 Vdc На-Управление, логика высокая или плавать
-0,5   2,0 Vdc -Управление, логика низкая
Предохранение от перегрузки 110 120 130 % Настоящ-Режим, ИМП ульс порогом предела ИМПа ульс настоящим, (нагрузка %Rated)
Предохранение от короткого замыкания   80   Тип: Режим икоты, Non-Запирая на задвижку, Автоматическ-Спасение, порог, сопротивление короткого замыкания
Предохранение от Над-Температуры   105   Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB
  15   Гистерезис

характеристики 1.6Isolation

Параметр Минута Тип Макс Блоки Примечания
Напряжение тока изоляции 1500     Vdc Входной сигнал к выходу
1500     Vdc Входной сигнал к основанию
500     Vdc Выход к основанию
Сопротивление изоляции 10     На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90%
Емкость изоляции   1000   pF

2. Общие характеристики

Параметр Минута Тип Макс Блоки Примечания
Вес   3.5(99)   Oz (g) Открытая рамка
(Высчитанный) MTBF 1     MHrs TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

характеристики 3.Environmental

Параметр Минута Тип Макс Блоки Примечания
Рабочая температура -40   +100 Выдвинутая, низкопробная температура PCB
Температура хранения -55   +105 Окружающий
Коэффициент температуры     ±0.05 %/℃
Влажность 20   95 %R.H. Относительная влажность, Non - конденсирующ

соответствие 4.Standards

Параметр Примечания
UL/cUL60950
EN60950
GB4943
Определение температуры воспламенения иглы (IEC 695-2-2) Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые
IEC 61000-4-2

спецификация 5.Qualification

Параметр Примечания
Вибрация 10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3
Механически удар минута 100g, 2 падения в x и Y-osь, 1 падение в оси z
Холод (в деятельности) Объявление IEC60068-2-1
Влажная жара IEC60068-2-67 Cy
Задействовать температуры -40°C к 100°C, пандусу 15°C/min., 500 циклам
Сила/термальный задействовать Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
Маргинальность конструкции Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%
Испытание жизни 95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов
Solderability IEC60068-2-20

волна 6.Typical и кривые

Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная











Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.





Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная







Диаграмма 2: Эффективность на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C, 40°C and55°C (ввода напряжения).





Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная



Диаграмма 3: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 4: Диссипация силы на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C, 40°C, и 55°C (ввода напряжения).





Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 5: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 5 (номинальный ввод напряжения).



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 6: Термальный график конвертера на течении максимальной допускаемой нагрузки (150W) при воздух 25°C пропуская на тарифе 100 LFM. Воздух пропускает через конвертер от штыря 1 для того чтобы приколоть 5 (номинальный ввод напряжения).





Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 7: Кривые максимального выпуска продукции сил-derating против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от входного сигнала к выходу (номинальному вводу напряжения).







Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 8: Термальный график конвертера на течении максимальной допускаемой нагрузки (150W) при воздух 25°C пропуская на тарифе 100 LFM. Воздух пропускает через конвертер от входного сигнала к выходу (номинальный ввод напряжения)





Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная







Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (20 ms/div). Ввод напряжения pre-прикладной.

Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (400 µs/div).

Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div).



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 1μF. Ch 1: Vout (100mV/div).





Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная





Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 470μF, конденсатор тантала ESR 30 mΩ и керамическая крышка 1μF. Ch 1: Vout (100mV/div).





Диаграмма 13: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (100mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.



спецификации 7.Function

(ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление 7.1Enable (Pin 4)

Штырь позволять позволяет модулю силы быть переключенным дальше и электронно. Функция позволять (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) полезна для сохранять силу батареи, для пульсированного применения силы или для силы вверх sequencing.

Штырь позволять снабжен ссылками к - Vin. Он вытягиван вверх по внутренне, поэтому никакой источник внешнего напряжения необходим. Открытый переключатель сборника (или раскройте сток) порекомендован для управления штыря позволять.

При использовании штыря позволять, убеждайтесь что справка действительно - штырь Vin, не впереди EMI фильтруя или отдаленно от блока. Оптически соединяющ сигнал управления и обнаруживающ местонахождение opto муфту сразу на модуле во избежание любые из этих проблемы. Если штырь позволять не использован, то он можно выйти плавать (положительная логика) или соединиться к - штырю Vin (отрицательной логике). Вычисляйте детали a 5 возможных цепей для управлять ВКЛЮЧЕНО-ВЫКЛЮЧЕНО штырем. Диаграмма b детальный взгляд внутренних ВКЛЮЧЕНО-ВЫКЛЮЧЕНО сетей.



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная



характеристики 7.2Protection

·Замыкание недонапряжения входного сигнала: Конвертер конструирован для того чтобы повернуть когда ввод напряжения слишком низок, помогающ во избежание проблема нестабильности системы входного сигнала, сети замыкания компаратор с гистерезисом DC. Когда ввод напряжения поднимает, он должен превысить типичное turn-On значение порога напряжения (перечисленное на странице спецификации) прежде чем конвертер повернет дальше. Как только конвертер дальше, ввод напряжения должен понизиться под типичным значением порога напряжения Поворота- прежде чем конвертер повернет.

·Предел течения выхода: Максимальный настоящий предел остает постоянн как падения напряжения тока выхода. Однако, раз импеданс короткой через выход мал достаточно для того чтобы сделать для того чтобы вывести наружу падение напряжения тока под определенным напряжением тока выключения Настоящ-Предела DC выхода, конвертером в положение предохранения от короткого замыкания режима икоты индефинитное до тех пор пока условие короткого замыкания не извлекается. Это предотвращает чрезмерно топление конвертера или доски нагрузки.

·Выключение Над-Температуры: Датчик температуры на конвертере воспринимает среднюю температуру модуля. Термальная цепь выключения конструирована для того чтобы повернуть конвертер с когда температура на воспринятом положении достигает значение выключения Над-Температуры. Она позволит конвертеру повернуть дальше снова когда температура воспринятых падений положения количеством значения гистерезиса рестарта выключения Над-Температуры.

цепь применения 7.3Typical



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная



метод 8.Test

испытание пульсации 8.1Output & шума

Пульсация выхода составлена спайков шума пульсации собственной частоты и переключения частоты коротковолнового диапазона. Основная переключая пульсация частоты (или основная пульсация) в 100KHz к ряду 1MHz; высокочастотный спайк шума переключения (или шум переключения) в 10 MHz к ряду 50MHz. Определены, что с шириной полосы частот 20 MHz включает шум переключения нормально все значительно гармоники для спайков шума.

Самый легкий путь измерить пульсацию и шум выхода использовать подсказку зонда осциллографа и кольцо земли отжатые сразу против штырей выхода конвертера силы, как показан ниже. Это налаживает самая короткая возможная связь через выходные терминалы. Зажим зонда осциллографа земной должен никогда быть использован в измерении пульсации и шума. Земной зажим не только подействует как антенна и приемистость излучаемая высокочастотная энергия, но он введет шум единого режима к измерению также.

Стандартная установка испытания для измерений пульсации & шума показана в диаграмме D. Гнездо зонда (Tektronix, P.N. 131.0258-00) использовано для измерений для того чтобы исключить приемистость шума связанную с длинним земным зажимом зондов объема.



Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная















информация 9.Physical

план 9.1Mechanical

Изоляция JS150-24S12-POC модуля конвертера dc-dc электропитания высокой эффективности железнодорожная











Примечания:

1. Штыри 3 0,040" (1.02mm) dia.

2. Все другие штыри 0,060" (1.52mm) dia.

3. Допуски: x.xx±0.02 внутри. (x.x±0.5mm)

                       x.xxx±0.010 внутри. (x.xx±0.25mm)



обозначения 9.2Pin

Pin нет. Имя Функция
1 Vin (+) Положительный ввод напряжения
2 Vin (+) Положительный ввод напряжения
3 Позвольте Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
4 Vin (-) Отрицательный ввод напряжения
5 Vin (-) Отрицательный ввод напряжения
6 Vout (-) Отрицательное напряжение тока выхода
7 Vout (+) Положительное напряжение тока выхода
8 Уравновешивание Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
