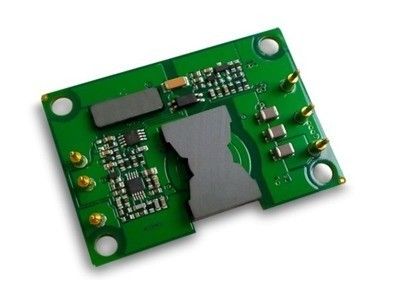

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания

  • Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания
Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: XD50-24S5-POCW
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 15000Pcs/week
контакт
Подробное описание продукта
Высокий свет:

промышленный конвертер dc dc

,

Изолированное электропитание

Промышленный выход 5V/10A XD50-24S5-POCW электропитания 50W

Главные особенности

Сила выхода: 50W

Широкий ряд входного сигнала: 20-60VDC

Высокая эффективность преобразования: До 88%

Линия регулировка до ±1%

Регулировка нагрузки до ±1%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (включено-выключено) управление

Выведите наружу предохранение от перегрузки

Выведите наружу предохранение от перенапряжения

Предохранение от короткого замыкания режима икоты

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: -8~+10% Vout

Обзор продукта

Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры окружающей среды, если не указано иначе.

Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

65

Vdc

Непрерывный, неуправляемый

60

Vdc

Непрерывный, работающ

65

Vdc

Работая переходное предохранение,<100ms>

Напряжение тока изоляции

2000

Vdc

Входной сигнал к выходу

Рабочая температура

-40

100

Температура PCB

Температура хранения

-55

115

Температура окружающей среды,

Включите – напряжение тока Vin

-2

15

Vdc

Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ряд ввода напряжения

20

24

60

Vdc

Непрерывный

Замыкание недонапряжения

19,0

19,5

19,9

Vdc

Turn-on порог

18,0

18,5

19,0

Vdc

Поворот - с порога

Максимальное течение входного сигнала

3,5

A

Максимальная допускаемая нагрузка, минимальный входной сигнал

Эффективность

88

%

Диссипация

2

6

W

Нулевая нагрузка

Порекомендуйте внешнюю входную емкость

100

uF

Типичный ESR 0.1-0.2W

Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

4,95

5,00

5,05

Vdc

Номинальный входной сигнал; Нулевая нагрузка

Ряд напряжения тока выхода

4,90

5,00

5,10

Vdc

Ряд течения выхода

0

10

A

Вопрос к термальный derating

Линия регулировка

±0.2

±1

%

Низкая линия к высокой линии; максимальная допускаемая нагрузка

Регулировка нагрузки

±0.2

±1

%

Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал

Регулировка температуры

±0.02

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

12,5

A

Напряжение тока 90% выхода nominal

Течение короткого замыкания

10

20

A

Напряжение тока выхода <250 mV="">

Пульсация (RMS)

15

mV

Ширина полосы частот 20 MHz.

Шум (размах)

75

mV

Крышка максимального выпуска продукции.

4000

μF

Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/us)

250

mV

50% до 75% до 50% Iout максимальное

Измените в течении выхода

(di/dt= 2.5A/us)

250

mV

50% до 75% до 50% Iout максимальное

Устанавливая время

300

мы

К nom не познее 1% Vout.

Turn-on время задержки

5

госпожа

Максимальная допускаемая нагрузка; Nom Vin toVout=90%.

Overshoot напряжения тока выхода

5

%

Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

230

КГц

Уравновешивание напряжения тока выхода

10

%

Уравновешивание вверх,

8

%

Уравновешивание вниз

Включите течение источника

1

mA

Включите (управление включением-выключением) положительную логику

1

15

Vdc

На-Управление, логика высокая или плавать

-0,5

0,3

Vdc

-Управление, логика низкая

Предохранение от короткого замыкания

65

Тип: Режим икоты, автоматическое спасение, сопротивление короткого замыкания

Предохранение от перегрузки выхода

110

%

Предохранение от перенапряжения выхода

110

130

%

Нулевая нагрузка

Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1.500

Vdc

Входной сигнал к выходу

Сопротивление изоляции

100

На 500VDC, котор нужно испытать его когда атмосферное давление и R.H. 90%

Емкость изоляции

1000

pF

Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Вес

25

g

MTBF

1

MHrs

TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-40

100

Выдвинутая, низкопробная температура PCB

Температура хранения

-55

115

Окружающий

Влажность

20

95

%R.H.

Относительная влажность, Non - конденсирующ

Соответствие стандартов

Параметр

Примечания

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

Типичные волна и кривые

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 0

Эффективность Figure1 ПРОТИВ течения выхода, Ta=25℃

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 1

Диссипация силы Figure2 ПРОТИВ течения выхода, Ta= 25℃

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 2

Сила выхода Figure3 derating кривый, расклассифицированный входной сигнал, воздух пропуская через конвертер от pin1 к pin3

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 3

Ripple&noise выхода Figure4

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 4

Figure5 термальное изображение, расклассифицированное Vin, воздушные потоки через конвертер от pin1 к pin3, 200LFM, 25℃, максимальной допускаемой нагрузке

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 5

Figure6 термальное изображение, расклассифицированное Vin, воздушные потоки через конвертер от входного сигнала к выходу, 200LFM, 25℃, максимальной допускаемой нагрузке

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 6

Запуск напряжения тока выхода Figure7, максимальная допускаемая нагрузка, 10ms/div, Ch1: Vout (2V/div), Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (200mV/div)

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 7

Выключение напряжения тока выхода Figure8, максимальная допускаемая нагрузка, 10ms/div, Ch1: Vout (2V/div), Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (200mV/div)

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 8

Динамическая характеристика Figure9 для тарифа шага (50%~75%~50%) и ряда 0.1A/us нагрузки 25%

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 9

Динамическая характеристика Figure10 для тарифа шага (50%~75%~50%) и ряда 2.5A/us нагрузки 25%

Механически план

Промышленный dc dc 50Watt изолировал выход 5V/10A XD50-24S5-POCW электропитания 10

Примечания:

1. Все штыри 0,040" (1.02mm) dia. с 0,065" (1.65mm) dia. плечи тупика.

2. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm)

x.xxx ±0.010 внутри. (x.xx ±0.25mm)

Обозначения Pin

Pin нет.

Имя

Функция

1

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

2

Vin (-)

Отрицательный ввод напряжения

3

Vin (+)

Положительный ввод напряжения

4

Vout (+)

Положительное напряжение тока выхода

5

Vout (-)

Отрицательное напряжение тока выхода

6

Уравновешивание

Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
