Промышленный парк Gaoxin, зона Guangming новая, город Шэньчжэня, провинция Гуандун, Китай | Angelwang66@126.com |
Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | ZG800-220S25-PEC |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 15000Pcs/week |
Высокий свет: | поставкы военной власти,воинский конвертер dc-dc |
---|

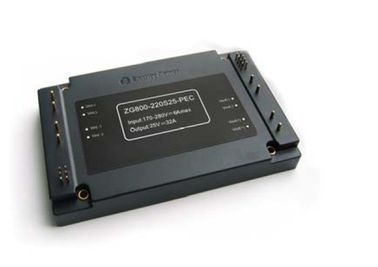

Выход 25V ZG800-220S25-PEC поставкы 800W военной власти
Главные особенности
Сила выхода: 800W
Широкий ряд входного сигнала: 170-280Vdc
Высокая эффективность преобразования: До 93%
Линия регулировка до ±0.5%
Регулировка нагрузки до ±0.5%
Фикчированная равочая частота
Напряжение тока изоляции: 2000V
Делить нагрузки до 20 блоков
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Выведите наружу предохранение от перегрузки
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Уравновешивание напряжения тока выхода: ±5%
Обзор продукта
Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Введение продукта
Серия ZG независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича индустрии нештатный. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и применение
усилие. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.
1. Электрические характеристики
Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.
1,1 Абсолютный максимум номинальностей
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ввод напряжения |
|
|
300 |
Vdc |
Непрерывный, неуправляемый |
|
|
280 |
Vdc |
Непрерывный, работающ |
|
|
|
300 |
Vdc |
Работая переходное предохранение,<100ms> |
|
Напряжение тока изоляции |
|
|
2000 |
Vdc |
Входной сигнал к выходу |
Рабочая температура |
-55 |
|
100 |
℃ |
|
Температура хранения |
-65 |
|
115 |
℃ |
|
Позвольте к напряжению тока Vin- |
-2,0 |
|
10 |
Vdc |
|
1,2 Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Ряд ввода напряжения |
170 |
220 |
280 |
Vdc |
Непрерывный |
Замыкание недонапряжения |
|
165 |
169 |
Vdc |
Turn-on порог; минимальная нагрузка |
125 |
150 |
|
Vdc |
Порог Поворота-; половинная нагрузка |
|
Максимальное течение входного сигнала |
|
|
6 |
A |
Максимальная допускаемая нагрузка; входной сигнал 170Vdc |
Эффективность |
|
93 |
|
% |
Максимальная допускаемая нагрузка; Ввод напряжения номинальности; Диаграммы 1-2 |
Неработающее течение входного сигнала |
|
20 |
|
mA |
Включите низкий уровень штыря |
Порекомендуйте внешний входной сигнал Емкость |
|
100 |
|
μF |
Типичный ESR 0.1-0.2Ω |
1,3 Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Точка отсчета напряжения тока выхода |
24,75 |
25,00 |
25,25 |
Vdc |
Номинальный входной сигнал; Минимальная нагрузка |
Ряд напряжения тока выхода |
24,5 |
25,00 |
25,5 |
Vdc |
|
Ряд течения выхода |
0,5 |
|
32 |
A |
Вопрос к термальный derating; Диаграмма 5-6 |
Линия регулировка |
|
±0.02 |
±0.5 |
% |
Низкая линия к высокой линии; максимальная допускаемая нагрузка |
Регулировка нагрузки |
|
±0.02 |
±0.5 |
% |
Минимальная нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал |
Регулировка температуры |
|
±0.01 |
±0.02 |
%/°C |
Над температурной амплитудой рабочей температуры |
Настоящий предел |
35,2 |
41 |
45 |
A |
Напряжение тока 95% выхода nominal |
Течение короткого замыкания |
0,5 |
41 |
45 |
A |
Напряжение тока выхода <800 mV=""> |
Пульсация (RMS) |
|
60 |
|
mV |
Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz ширина полосы частот, диаграмма 11 |
Шум (размах) |
|
250 |
|
mV |
|
Крышка максимального выпуска продукции. |
|
5000 |
|
μF |
Номинальный входной сигнал; максимальная допускаемая нагрузка |
Уравновешивание напряжения тока выхода |
|
±5 |
|
% |
Номинальный входной сигнал; максимальная допускаемая нагрузка; 25°C |
1,4 Характеристики динамической характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Измените в течении выхода (di/dt= 0.1A/μs) |
|
1300 |
|
mV |
5 50% до 75% до диаграмме 9 50% Iout максимальной |
Измените в течении выхода (di/dt= 2.5A/μs) |
|
1500 |
|
mV |
50% до 75% до диаграмме 10 50% Iout максимальной |
Устанавливая время |
|
400 |
|
μS |
К nom не познее 1% Vout. |
Turn-on время |
|
20 |
|
госпожа |
Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 7 |
Время падения выключения |
|
300 |
|
госпожа |
Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 8 |
Overshoot напряжения тока выхода |
|
5 |
|
% |
|
1,5 Характеристики характеристик
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Частота переключения |
180 |
200 |
220 |
КГц |
Регулированный этап и этап изоляции |
Уравновешивание (Pin21) |
См. уравновешивание напряжения тока части 7,4 (Pin21) |
||||
Выведите наружу уравновешивание напряжения тока |
|
|
5 |
% |
Уравновешивание вверх, toVout Pin уравновешивания (-) |
5 |
|
|
% |
Уравновешивание вниз, Pin уравновешивания к Vout (+) |
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin11) |
См. часть 7,1 |
||||
Включите напряжение тока Включите течение источника |
|
2 |
|
Vdc |
Включите плавать штыря |
|
1 |
|
mA |
|
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика |
2,5 |
|
10 |
Vdc |
На-Управление, логика высокая или плавать |
-0,5 |
|
0,2 |
Vdc |
-Управление, логика низкая |
|
Предохранение от перегрузки |
110 |
120 |
140 |
% |
Настоящ-Режим, ИМП ульс течением ИМПа ульс Порог предела, (нагрузка %Rated) |
Предохранение от короткого замыкания |
|
|
20 |
mΩ |
Тип: Режим икоты, Non-Запирая на задвижку, Автоматическ-Спасение, порог, короткое замыкание Сопротивление |
Над-Температура Предохранение |
|
115 |
|
℃ |
Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB |
|
15 |
|
℃ |
Гистерезис |
1,6 Характеристики изоляции
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Напряжение тока изоляции |
2000 |
|
|
Vdc |
Входной сигнал к выходу |
2000 |
|
|
Vdc |
Входной сигнал к основанию |
|
500 |
|
|
Vdc |
Выход к основанию |
|
Сопротивление изоляции |
100 |
|
|
MΩ |
На 500Vdc, котор нужно испытать его когда атмосферное давление и R.H. 90% |
Емкость изоляции |
|
1000 |
|
pF |
|
2. Общие характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Вес |
|
11.3(320) |
|
Oz (g) |
Помещенный |
(Высчитанный) MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
3. Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
-55 |
|
+100 |
℃ |
Выдвинутая, низкопробная температура PCB |
Температура хранения |
-65 |
|
+115 |
℃ |
Окружающий |
Коэффициент температуры |
|
|
±0.02 |
%/℃ |
|
Влажность |
20 |
|
95 |
%R.H. |
Относительная влажность, Non - конденсирующ |
4. Соответствие стандартов
Параметр |
Примечания |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Определение температуры воспламенения иглы (IEC 695-2-2) |
Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые |
IEC 61000-4-2 |
|
5. Спецификация квалификации
Параметр |
Примечания |
Вибрация |
10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3 |
Механически удар |
минута 100g, 2 падения в x и Y-osь, 1 падение в оси z |
Холод (в деятельности) |
Объявление IEC60068-2-1 |
Влажная жара |
IEC60068-2-67 Cy |
Задействовать температуры |
-40°C к 100°C, пандусу 15°C/min., 500 циклам |
Сила/термальный задействовать |
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов |
Маргинальность конструкции |
Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105% |
Испытание жизни |
95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов |
Solderability |
IEC60068-2-20 |
6. Типичные волна и кривые
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на Ta= 25°C.
Диаграмма 2: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на Ta=25°C.
Диаграмма 3: Течение напряжения тока vs.output выхода. (номинальный ввод напряжения).
Диаграмма 4: . Течение максимальныйа выпуск продукции против ввода напряжения.
Диаграмма 5: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 800 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 4 (номинальный ввод напряжения).
Диаграмма 6: Термальный график конвертера на течении максимальной допускаемой нагрузки (800W) при воздух 25°C пропуская на тарифе 800 LFM. Воздух пропускает через конвертер от штыря 1 для того чтобы приколоть 4 (номинальный ввод напряжения).
Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (20 ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).
Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (400 μs/div). Ch 1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).
Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 1μF. Ch 1: Vout (1V/div).
Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 30 mΩ и керамическая крышка 1μF. Ch 1: Vout (1V/div).
Диаграмма 11: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (100mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.
7. Физическая информация
7,1 Механически план
Примечания:
1. Штыри 1-8 0,6" (1.52mm) dia. без плеч.
2. Штыри 9-22 0,025" квадрат (0.64mm).
3. Pin 9 до 14 снабдил ссылками к Vin (-). Pin 15 до 22 снабженные ссылками для того чтобы воспринять (-).
4. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm), x.xxx ±0.010 внутри. (x.xx ±0.25mm).
7,2 Обозначения Pin
Pin нет. |
Имя |
Функция |
1 |
Vin (+) |
Положительный ввод напряжения |
2 |
Vin (+) |
Положительный ввод напряжения |
3 |
Vin (-) |
Отрицательный ввод напряжения |
4 |
Vin (-) |
Отрицательный ввод напряжения |
5 |
Vout (-) |
Отрицательное напряжение тока выхода |
6 |
Vout (-) |
Отрицательное напряжение тока выхода |
7 |
Vout (+) |
Положительное напряжение тока выхода |
8 |
Vout (+) |
Положительное напряжение тока выхода |
9 |
Сдвиг фазы |
Уменьшить входной сигнал отразили пульсацию настоящую и уменьшить время на ответ переходного процесса нагрузки |
10 |
TSB |
Термальная шина выключения |
11 |
Позвольте |
Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
12 |
Синхронизаци-В |
Равочая частота установлена к 200KHz и может быть синхронизирована внешние часы соединенные между Синхронизаци-В штыре и землей (-) Vin. |
13 |
Vaux |
Вспомогательное напряжение тока выхода |
14 |
Temp. Монитор |
Отсутствие пользы |
15 |
Синхронизация-Вне |
Этот штырь содержит сигнал часов снабженный ссылками к штырю чувства (-). |
16 |
FET колцеобразного уплотнения Привод |
Поводковый палец FET обеспечивает напряжение тока DC около 10V над главным выходом |
17 |
Нагрузка Делить |
Два или больше модули можно управлять в параллели для или резервной деятельности или дополнительный требования к электической мощности. |
18 |
Сила хорошая |
Штырь силы хороший показывает положение operating модуля |
19 |
Настоящий Монитор |
Течение выхода можно измерить от этого штыря. |
20 |
Чувство (-) |
Отрицательное дистанционное чувство. ЧУВСТВО (-) может быть подключено к Vout (-) или налево раскрыть. |
21 |
Уравновешивание |
Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода. |
22 |
Воспримите (+) |
Положительное дистанционное чувство. ЧУВСТВО (+) может быть подключено к Vout (+) или налево раскрыть. |
Контактное лицо: Miss. Angel
Телефон: 1598940345
Факс: 86-755-3697544
Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag
Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона
Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил
Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM
Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF
ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке
4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag
Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5
Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm
