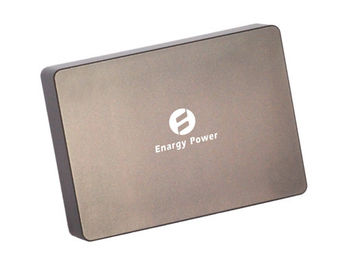

Выход 12V XD30-12db12-PEM конвертеров 50W DC-DC
Характеристики:
Широкий ряд входного сигнала: 9 ‐ 18 v
Сила выхода: 50W
Высокая эффективность преобразования: 87%
Линия регулировка к: ±1%
Регулировка нагрузки к: ±1%
Входной сигнал под ‐ замка напряжения тока ‐ вне
Выход над предохранением от течения ‐
Предохранение от короткого замыкания режима икоты
Выход над предохранением от напряжения тока ‐
Включите (включено-выключено) управление
Напряжение тока изоляции (входной сигнал к выходу): 1500V
Обзор продукта
Технологии powerprocessing, управлением и упаковывать этих модулей конвертера DC-DC выдвинутые пользой для того чтобы обеспечить effectivenessof представления, гибкости, надежности и цены возмужалый компонент силы. Высокочастотное активное Clampswitching обеспечивает плотность наивысшей мощности с малошумной эффективностью andhigh.
1. Электрические характеристики
1,1 Абсолютный максимум номинальностей
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Ввод напряжения |
|
|
22 |
Vdc |
Непрерывный, неуправляемый |
| |
|
20 |
Vdc |
Непрерывный, работающ |
| |
|
22 |
Vdc |
Напряжение тока ИМПа ульс,<100ms>
|
| Напряжение тока изоляции |
|
|
2000 |
Vdc |
Входной сигнал к выходу |
| Рабочая температура |
-55 |
|
100 |
℃ |
В виду температуры PCB |
| Температура хранения |
-65 |
|
115 |
℃ |
|
| Включите - напряжение тока Vin |
-2 |
|
10 |
Vdc |
|
1,2 Входные характеристики
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Ряд ввода напряжения |
9 |
12 |
18 |
Vdc |
|
| Замыкание недонапряжения входного сигнала |
|
8,5 |
8,9 |
Vdc |
Пункт восстановления |
| 7,5 |
8,0 |
|
Vdc |
Защитите пункт |
| Максимальное течение входного сигнала |
|
|
7 |
A |
Минута Vin, максимальная допускаемая нагрузка выхода |
| Эффективность |
|
86 |
|
% |
Расклассифицированный входной сигнал; номинальная нагрузка |
| Диссипация, резервная |
|
|
6 |
W |
Малая нагрузка |
1,3 Характеристики выхода
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Точка отсчета напряжения тока выхода |
+11,88 |
+12,00 |
+12,12 |
Vdc |
+Vout |
Расклассифицированный ввод напряжения, малая нагрузка |
| -11,60 |
-12,00 |
-12,40 |
Vdc |
- Vout |
| Ряд напряжения тока выхода |
+11,76 |
+12,00 |
+12,24 |
Vdc |
+Vout |
|
| -11,50 |
-12,00 |
-12,50 |
Vdc |
- Vout |
|
| Ряд течения выхода |
0,2 |
|
2,1 |
A |
+Vout |
|
| 0,2 |
|
2,1 |
A |
- Vout |
|
| Стабилизация напряжения |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Регулировка нагрузки |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Предохранение от перегрузок по току выхода |
|
2,8 |
|
A |
+Vout |
90% из напряжения тока требуемой производительности |
| |
2,8 |
|
A |
- Vout |
| Течение Circui выхода короткое |
0 |
|
5 |
A |
+Vout |
|
| 0 |
|
5 |
A |
- Vout |
|
| RMS |
|
15 |
|
mV |
+Vout |
Номинальный входной сигнал; максимальная допускаемая нагрузка; 20MHz, ширина полосы частот |
| |
15 |
|
mV |
- Vout |
| размах |
|
50 |
|
mV |
+Vout |
| |
50 |
|
mV |
- Vout |
| Емкостная нагрузка от themachine |
|
|
1800 |
μF |
+Vout |
|
| |
|
1800 |
μF |
- Vout |
|
| |
|
|
|
|
|
|
|
1,4 Характеристики динамической характеристики
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Измените в течении выхода |
|
|
300 |
mV |
+Vout |
Нагрузите change50%~75%~50% Iout максимальное, di/dt= 0.1A/μS |
| |
|
300 |
mV |
- Vout |
| |
|
300 |
mV |
+Vout |
Нагрузка change50%~75%~50% Iout максимальное, di/dt= 0.5A/μS |
| |
|
300 |
mV |
- Vout |
| Динамическое время восстановления |
|
|
300 |
мы |
|
|
| Turn-on время |
|
5 |
|
госпожа |
|
Старт с vin к подъему vout до 90% |
| Overshoot Поворота- |
|
|
5 |
% |
|
|
1,5 Функциональные характеристики
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Частота переключения |
180 |
200 |
230 |
КГц |
|
| Включите течение |
|
|
1 |
mA |
|
| Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) |
1 |
|
15 |
Vdc |
На-управление, логика высокая или плавать |
| -0,5 |
|
0,3 |
Vdc |
-управление, логика низкая |
| Предохранение от перенапряжения |
110 |
|
130 |
% |
Нагрузка |
| |
110 |
|
|
% |
|
| Предохранение от короткого замыкания |
|
|
65 |
mΩ |
Режим икоты, с спасения |
1,6 Характеристики изоляции
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Напряжение тока изоляции |
1500 |
|
|
Vdc |
Входной сигнал к выходу |
| 1500 |
|
|
Vdc |
В к основании |
| 500 |
|
|
Vdc |
Вне к основанию |
| Сопротивление изоляции |
10 |
|
|
MΩ |
На 500Vdc, котор нужно испытать его когда атмосферический
давление и R.H. 90%
|
| Емкость изоляции |
|
1000 |
|
pF |
|
2. Общие характеристики
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Вес |
|
68 |
|
Oz (g) |
|
| (Высчитанный) MTBF |
1 |
|
|
MHrs |
TR-NWT-000332; нагрузка 80%, 300LFM,
40℃ Ta
|
3. Относящие к окружающей среде характеристики
| Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
| Рабочая температура |
-55 |
|
100 |
℃ |
Выдвинутая, низкопробная температура PCB |
| Температура хранения |
-65 |
|
115 |
℃ |
Окружающий |
| Коэффициент температуры |
|
|
±0.02 |
%/℃ |
|
| Влажность |
20 |
|
95 |
%R.H. |
|
соответствие 4.Standards
| Параметр |
Примечания |
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| Определение температуры воспламенения иглы (IEC 695-2-2) |
|
| IEC 61000-4-2 |
|
5. ВОЛНА РАБОТЫ
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против.
течение нагрузки для минимума, nominal, и максимума
ввод напряжения на 25°C.
Диаграмма 2: Эффективность на номинальном напряжении тока выхода и
60% расклассифицированная сила против тарифа воздушного потока для окружающего воздуха
температуры 25°C.
Диаграмма 3: Сила максимального выпуска продукции derating кривые
температура воздушной среды vs.ambient для тарифов воздушного потока 0
LFM через 400 LFM при воздух пропуская от штыря 1
приколоть 3 (номинальный ввод напряжения).
Диаграмма 4: Пульсация напряжения тока выхода на номинальном входном сигнале
течение напряжения тока и номинальной нагрузки (20 mV/div). Нагрузка
емкость: керамический конденсатор 0.1μF и 10μF
конденсатор тантала. Ширина полосы частот: 20 MHz.
Диаграмма 5: Термальный график конвертера на вполне
течение нагрузки (50W) при воздух 25°C пропуская на
тариф 200 LFM. Воздух пропускает через
конвертер от штыря 3 для того чтобы приколоть 1 (номинальный входной сигнал
напряжение тока).
Диаграмма 6: Термальный график конвертера на вполне
течение нагрузки (50W) при воздух 25°C пропуская на
тариф 200 LFM. Воздух пропускает через
конвертер от входного сигнала к выходу (номинальному входному сигналу
напряжение тока).
Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (сопротивляющей
нагрузка) (10ms/div). Ввод напряжения pre-прикладной.
Ch1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div)
Ch3: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).
Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div).
Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению
в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt
= 0.5A/μs). Крышка нагрузки: 10μF, тантал 100mΩ ESR
конденсатор и керамический конденсатор 0.1μF. Ch 1:
Vout1 (200mV/div).
Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению
в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt
= 0.5A/μs). Крышка нагрузки: 10μF, тантал ESR 30 mΩ
конденсатор и керамическая крышка 0.1μF.
Ch 2: Vout2 (200mV/div).
информация 6.Physical
план 6.1Mechanical
Примечания:
1. Все штыри (1.02mm) dia.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm
6,2 Обозначения Pin
| Pin нет. |
Имя |
Функция |
| 1 |
Позвольте |
Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
| 2 |
Vin (-) |
Отрицательный ввод напряжения |
| 3 |
Vin (+) |
Положительный ввод напряжения |
| 4 |
Vout (+) |
Положительное напряжение тока выхода |
| 5 |
Com |
Земля |
| 6 |
Vout (-) |
Отрицательное напряжение тока выхода |
