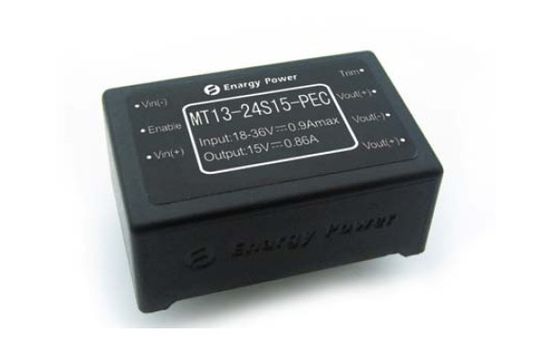

Выход 15V MT13-24S15-PEC конвертеров 13W DC-DC
Главные особенности
Сила выхода: 13W
Широкий ряд входного сигнала: 18-36Vdc
Высокая эффективность преобразования: Вверх по to88%
Линия регулировка до ±0.5%
Регулировка нагрузки до ±0.5%
Фикчированная равочая частота
Напряжение тока изоляции: 1500V
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Выведите наружу предохранение от перенапряжения
Выведите наружу предохранение от перегрузки
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Уравновешивание -5~+ напряжения тока выхода 10% Vout
Обзор продукта
Польза этих модулей конвертера DC-DC выдвинула технологии powerprocessing, управления и упаковывать к effectivenessof представления, гибкости, надежности и цены providethe возмужалый компонент силы. Высокочастотное активное Clampswitching обеспечивает плотность наивысшей мощности с малошумной эффективностью andhigh.
Введение продукта
Серия MT независимо отрегулированный одновыходовой конвертер который использует индустрию нештатный кирпич packagesize. Объединенный трансформатор/индуктор PCB использованы для всех моделей в этой серии. Этот новый метод конструкции greatlyimproved магнитное соединение, уменьшенное переключить спайк и при условии последовательность представления. Он также модернизирует процесс theproduction вполне исключать процесс агрегата рук-ветра магнитный от производственных линий.
Оцифровка части — MT13 PEC ‐ ‐ 24S15
![]()
1. Электрические характеристики
Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины,
если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все данные
испытывать на Ta=25oC исключает специальное определение.
1,1 Абсолютный максимум номинальностей
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| Ввод напряжения | 45 | Vdc | Непрерывный, неуправляемый | ||
| 36 | Vdc | Непрерывный, работающ | |||
| 45 | Vdc | Предохранение от Operatingtransient,<100ms> | |||
| Напряжение тока изоляции | 2000 | Vdc | Входной сигнал к выходу | ||
| Рабочая температура | -55 | 100 | ℃ | ||
| Температура хранения | -65 | 125 | ℃ | ||
| Позвольте к напряжению тока Vin- | -0,3 | 10 | Vdc |
1,2 Входные характеристики
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| Ряд ввода напряжения | 18 | 24 | 36 | Vdc | Непрерывный |
| Замыкание недонапряжения | 17 | 17,5 | Vdc | Turn-on порог | |
| 16 | 16,5 | Vdc | Порог Поворота- | ||
| Максимальное течение входного сигнала | 0,9 | A | Максимальная допускаемая нагрузка; входной сигнал 9Vdc | ||
| Эффективность | 88 | % | Максимальная допускаемая нагрузка, derating ввод напряжения. Диаграммы 1-4 | ||
| Диссипация | 0,4 | W | Нулевая нагрузка | ||
| Неработающее течение входного сигнала | 7 | mA | Включите низкий уровень штыря | ||
|
Порекомендуйте внешний входной сигнал Емкость |
100 | μF | Типичный ESR 0.1-0.2Ω |
1,3 Характеристики выхода
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| OutputVoltageSetpoint | 14,85 | 15,00 | 15,15 | Vdc | Номинальный входной сигнал; Нулевая нагрузка |
| Ряд напряжения тока выхода | 14,75 | 15,00 | 15,25 | Vdc | Минимальная нагрузка к максимальной нагрузке |
| Выход CurrentRange | 0 | 0,87 | A | Вопрос к термальный derating; Диаграммы 5 до 7 | |
| Линия регулировка | ±0.02 | ±0.50 | % | Низкая линия к высокой линии; Максимальная допускаемая нагрузка | |
| Регулировка нагрузки | ±0.02 | ±0.50 | % | Минимальная нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал | |
| TemperatureRegulation | ±0.002 | ±0.02 | %/°C | Над температурной амплитудой рабочей температуры | |
| Настоящий предел | 0,91 | 1,1 | 1,3 | A | Напряжение тока 95% выхода nominal |
| Течение короткого замыкания | 1 | 3 | A | Напряжение тока выхода <250 mV=""> | |
| Пульсация (RMS) | 15 | mV | Nominalinput; Fullload; 20MHzbandwidth; Диаграмма 8 | ||
| Шум (размах) | 75 | mV | |||
| Крышка максимального выпуска продукции. | 1300 | μF | Номинальный входной сигнал; Максимальная допускаемая нагрузка | ||
|
Порекомендуйте External Емкость выхода |
100 | μF | Номинальный входной сигнал; Максимальная допускаемая нагрузка | ||
| Уравновешивание напряжения тока выхода | -5 | +10 | % | Номинальный входной сигнал; Максимальная допускаемая нагрузка |
1,4 Характеристики динамической характеристики
| Параметр | Минута | Тип | Макс | Блоки | Примечания | |
|
Измените в течении выхода (di/dt= 0.1A/μs) |
150 | mV | 50%to75%to50%Ioutmax; Figure11 | |||
| ChangeInOutputCurrent (di/dt= 0.5A/μs) | 150 | mV | 50%to75%to 50% Iout максимальное; Диаграмма 12 | |||
| Устанавливая время | 200 | µS | К nom не познее 1% Vout. | |||
| Turn-on время | 10 | госпожа | Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9 | |||
| Время падения выключения | 1 | госпожа | Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10 | |||
| Overshoot напряжения тока выхода | 2 | % | ||||
1,5 Функциональные характеристики
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| Частота переключения | 180 | 200 | 250 | КГц | Регулированный этап и этап изоляции |
| Уравновешивание (Pin7) | См. уравновешивание напряжения тока части 7,2 (Pin7) | ||||
| Выведите наружу уравновешивание напряжения тока | 10 | % | Уравновешивание вверх, Pin уравновешивания к (-)Vout. | ||
| 5 | % | Уравновешивание вниз, Pin уравновешивания к (+) Vout. | |||
| Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin2) | См. часть 7,1 | ||||
|
Включите напряжение тока Включите течение источника |
5 | 10 | Vdc | Включите плавать штыря | |
| 0,5 | mA | ||||
|
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика |
2,5 | 10 | Vdc | НА управлении, логике высокой или плавать | |
| 0,5 | 1,5 | Vdc | С управления, логика низкая | ||
|
Перенапряжение выхода Предохранение |
120 | % | Min.load, VoltageLimitThreshold | ||
| Предохранение от перегрузки | 105 | 130 | 150 | % | Настоящ-Режим, ИМП ульс порогом CurrentLimit ИМПа ульс, (нагрузка %Rated) |
| Предохранение от короткого замыкания | 65 | mΩ | Тип: HiccupMode, Non-Запирая на задвижку, Автоматическ-Спасение, порог, Короткий-CircuitResistance | ||
|
Над-Температура Предохранение |
105 | ℃ |
Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB |
||
| 15 | ℃ | Гистерезис |
1,6 Характеристики изоляции
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| Напряжение тока изоляции | 1500 | Vdc | Входной сигнал к выходу | ||
| 1500 | Vdc | Входной сигнал к основанию | |||
| 500 | Vdc | Выход к основанию | |||
| Сопротивление изоляции | 10 | MΩ | На 500Vdc, котор нужно испытать его когда atmosphericpressure и R.H. 90% | ||
| Емкость изоляции | 1000 | pF |
2. Общие характеристики
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| Вес | 0.7(20) | Oz (g) | Помещенный | ||
| (Высчитанный) MTBF | 1 | MHrs | TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
3. Относящие к окружающей среде характеристики
| Параметр | Минута | Тип | Макс | Блоки | Примечания |
| Рабочая температура | -55 | +100 | ℃ | Продленный, температура базовой платины | |
| Температура хранения | -55 | +125 | ℃ | Окружающий | |
| Коэффициент температуры | ±0.02 | %/℃ | |||
| Влажность | 20 | 95 | %R.H. | Относительная влажность, Non - конденсирующ |
4. Соответствие стандартов
| Параметр | Примечания |
| UL/cUL60950 | |
| EN60950 | |
| GB4943 | |
| Определение температуры воспламенения иглы (IEC 695-2-2) | Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые |
| IEC 61000-4-2 |
5. Спецификация квалификации
| Параметр | Примечания |
| Вибрация | 10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3 |
| Механически удар | минута 100g, 2 падения в x и Y-osь, 1 падение в оси z |
| Холод (в деятельности) | Объявление IEC60068-2-1 |
| Влажная жара | IEC60068-2-67 Cy |
| Задействовать температуры | -40°C к 100°C, пандусу 15°C/min., 500 циклам |
| Сила/термальный задействовать | Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов |
| Маргинальность конструкции | Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105% |
| Испытание жизни | 95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов |
| Solderability | IEC60068-2-20 |
6. Типичные волна и кривые
![]()
![]()
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против loadcurrent для минимума, nominal, и максимального voltageat 25°C. входного сигнала.
Диаграмма 2: Эффективность на номинальных напряжении тока выхода и силе 60%rated против тарифа воздушного потока для температур of25°C, 40°C, и 55°C окружающего воздуха (номинального Vin).
![]()
![]()
Диаграмма 3: Диссипация силы на номинальном течении напряжения тока vs.load выхода для минимума, nominal, и максимального inputvoltage на 25°C.
Диаграмма 4: Диссипация силы на номинальном токе напряжения выхода and60% расклассифицированном против тарифа воздушного потока для окружающих airtemperatures 25°C, 40°C, и 55°C (derating inputvoltage).
![]()
![]()
Диаграмма 5: Сила максимального выпуска продукции derating температура воздушной среды кривых vs.ambient для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 3 (inputvoltage номинальности).
Диаграмма 6: Температура воздушной среды кривых vs.ambient максимального выпуска продукции сил-derating для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от входного сигнала к выходу (inputvoltage номинальности).
![]()
![]()
Диаграмма 7: Термальный график конвертера на течении нагрузки 0,86 amp (13W) с 25°C на никакой пропускать.
Диаграмма 8: Пульсация напряжения тока выхода на течении нагрузки ввода напряжения andrated (50 mV/div). Емкость нагрузки: конденсатор 1μFceramic и конденсатор тантала 10μF. Ширина полосы частот: 20 MHz.
![]()
![]()
Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (10ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (5V/div) Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div).
Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (200 ms/div). Ch 1: Vout (5V/div) Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)
![]()
![]()
Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в loadcurrent (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Loadcap: 10μF, конденсатор тантала 100 mW ESR и конденсатор 1μFceramic. Ch 1: Vout (200mV/div).
Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в loadcurrent (50%-75%-50% из Iout (максимального): dI/dt = 0.5A/μs). Loadcap: 220μF, конденсатор тантала 30 mW ESR и крышка 1μFceramic. Ch 1: Vout (200mV/div).
7. Физическая информация
7,1 Механически план
![]()
Примечания:
1. Все штыри 0,024" (0.6mm) dia. без плеча.
2. Pin4 и Pin6 параллельное соединение. Потребитель смог достигнуть функции Vout (+) соедините ли или штырь 2 или
оба.
3. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm), x.xxx ±0.010 внутри. (x.xx ±0.25mm)
7,2 Обозначения Pin
| Pin нет. | Имя | Функция |
| 1 | Vin (-) | Отрицательный ввод напряжения |
| 2 | Позвольте | Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
| 3 | Vin (+) | Положительный ввод напряжения |
| 4 | Vout (+) | Положительное напряжение тока выхода |
| 5 | Vout (-) | Отрицательное напряжение тока выхода |
| 6 | Vout (-) | Положительное напряжение тока выхода |
| 7 | Уравновешивание | Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода. |
