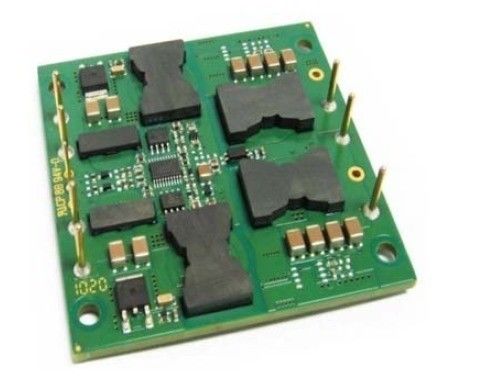

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC

  • военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC
военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Enargy
Номер модели: JS150-24S12-POC
Оплата и доставка Условия:
Количество мин заказа: 1шт
Цена: Negotiation
Время доставки: 1-8 недели
Условия оплаты: переговоров
Поставка способности: 15000Pcs/week
контакт
Подробное описание продукта
Высокий свет:

поставкы военной власти

,

воинский конвертер dc-dc

Выход 12V JS150-24S12-POC поставкы 150W военной власти

Главные особенности

Сила выхода: 150W

Широкий ряд входного сигнала: 18-36Vdc

Высокая эффективность преобразования: 88%

Линия регулировка до ±0.5%

Регулировка нагрузки до ±0.5%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание напряжения тока выхода: ±10%

Обзор продукта

Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное активное переключение струбцины обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.

Введение продукта

Серия JS независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича индустрии нештатный. Очень высокая эффективность результат топологии ENARGY CORP запатентованной которая использует одновременное выпрямление и новаторскую конструкцию конструкции для того чтобы уменьшить тепловыделение и позволить весьма плотности наивысшей мощности. Сила рассеиванная конвертером настолько низка что теплоотвод необходим, который сохраняет цену, вес, высота, и усилие применения. Все компоненты силы и управления установлены к разнослоистому субстрату PCB с технологией держателя поверхности highyield, приводящ к в более надежном продукте.

1. Электрические характеристики

·Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.

1,1 Абсолютный максимум номинальностей

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ввод напряжения

38

Vdc

Непрерывный, неуправляемый

36

Vdc

Непрерывный, работающ

38

Vdc

Работая переходное предохранение,<100ms>

Напряжение тока изоляции

2000

Vdc

Входной сигнал к выходу

Рабочая температура

-40

100

Температура хранения

-55

105

Позвольте к напряжению тока Vin-

-2,0

10

Vdc

1,2 Входные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Ряд ввода напряжения

18

24

36

Vdc

Непрерывный

Замыкание недонапряжения

16,8

17,8

Vdc

Turn-on порог

15,3

16,2

Vdc

Порог Поворота-

Максимальное течение входного сигнала

11

A

Максимальная допускаемая нагрузка; входной сигнал 18Vdc

Эффективность

88

%

Максимальная допускаемая нагрузка, классифицируя ввод напряжения,

Диаграммы 1-4

Диссипация

3

W

MIN. Нагрузка

Неработающее течение входного сигнала

10

mA

Включите низкий уровень штыря

Порекомендуйте внешний входной сигнал

Емкость

100

μF

Типичный ESR 0.1-0.2Ω

1,3 Характеристики выхода

Параметр

Минута

Тип

Макс

Блоки

Примечания

Точка отсчета напряжения тока выхода

11,88

12,00

12,12

Vdc

Номинальный входной сигнал; Нулевая нагрузка

Ряд напряжения тока выхода

11,76

12,00

12,24

Vdc

Ряд течения выхода

0,1

12,5

A

Вопрос к термальный derating; Диаграммы 5-8

Линия регулировка

±0.02

±0.50

%

Низкая линия к высокой линии; максимальная допускаемая нагрузка

Регулировка нагрузки

±0.02

±0.50

%

Минимальная нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал

Регулировка температуры

±0.03

±0.05

%/°C

Над температурной амплитудой рабочей температуры

Настоящий предел

13,75

15

16,3

A

Напряжение тока 95% выхода nominal

Течение короткого замыкания

0,1

15

16,3

A

Напряжение тока выхода <250 mV="">

Пульсация (RMS)

20

mV

Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHz

ширина полосы частот, диаграмма 13

Шум (размах)

120

mV

Крышка максимального выпуска продукции.

8000

μF

Номинальный входной сигнал; максимальная допускаемая нагрузка

Уравновешивание напряжения тока выхода

±10

%

Номинальный входной сигнал; максимальная допускаемая нагрузка;

1,4 Характеристики динамической характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Измените в течении выхода

(di/dt= 0.1A/μs)

360

mV

50% до 75% до 50% Iout максимальное; Диаграмма 11

Измените в течении выхода

(di/dt= 2.5A/μs)

480

mV

50% до 75% до 50% Iout максимальное; Диаграмма 12

Устанавливая время

200

μS

К nom не познее 1% Vout.

Turn-on время

10

госпожа

Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9

Время падения выключения

300

μS

Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10

Overshoot напряжения тока выхода

3

%

1,5 Функциональные характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Частота переключения

180

200

220

КГц

Регулированный этап и этап изоляции

Уравновешивание (Pin8)

Уравновешивание напряжения тока (Pin8)

Уравновешивание напряжения тока выхода

10

%

Уравновешивание вверх, toVout Pin уравновешивания (-)

10

%

Уравновешивание вниз, Pin уравновешивания к Vout (+)

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin4)

См. часть 7,1

Включите напряжение тока

Включите течение источника

5

Vdc

Включите плавать штыря

1

mA

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Положительная логика

5

10

Vdc

На-Управление, логика высокая или плавать

-0,5

2,0

Vdc

-Управление, логика низкая

Предохранение от перегрузки

110

120

130

%

Настоящ-Режим, ИМП ульс течением ИМПа ульс

Порог предела, (нагрузка %Rated)

Предохранение от короткого замыкания

80

Тип: Режим икоты, Non-Запирая на задвижку,

Автоматическ-Спасение, порог, короткое замыкание

Сопротивление

Над-Температура

Предохранение

105

Тип: Non-Запирать на задвижку, Автоматическ-Спасение;

Порог, температура PCB

15

Гистерезис

1,6 Характеристики изоляции

Параметр

Минута

Тип

Макс

Блоки

Примечания

Напряжение тока изоляции

1500

Vdc

Входной сигнал к выходу

1500

Vdc

Входной сигнал к основанию

500

Vdc

Выход к основанию

Сопротивление изоляции

10

На 500Vdc, котор нужно испытать его когда атмосферное давление и R.H. 90%

Емкость изоляции

1000

pF

2. Общие характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Вес

3.5(99)

Oz (g)

Помещенный

(Высчитанный) MTBF

1

MHrs

TR-NWT-000332; нагрузка 80%, 300LFM,

40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр

Минута

Тип

Макс

Блоки

Примечания

Рабочая температура

-40

+100

Выдвинутая, низкопробная температура PCB

Температура хранения

-55

+105

Окружающий

Коэффициент температуры

±0.05

%/℃

Влажность

20

95

%R.H.

Относительная влажность, Non - конденсирующ

4. Соответствие стандартов

Параметр

Примечания

UL/cUL60950

EN60950

GB4943

Определение температуры воспламенения иглы (IEC 695-2-2)

Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые

IEC 61000-4-2

5. Спецификация квалификации

Параметр

Примечания

Вибрация

10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3

Механически удар

минута 100g, 2 падения в x и Y-osь, 1 падение в оси z

Холод (в деятельности)

Объявление IEC60068-2-1

Влажная жара

IEC60068-2-67 Cy

Задействовать температуры

-40°C к 100°C, пандусу 15°C/min., 500 циклам

Сила/термальный задействовать

Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов

Маргинальность конструкции

Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%

Испытание жизни

95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов

Solderability

IEC60068-2-20

6. Типичные волна и кривые

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 0

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 1

Диаграмма 2: Эффективность на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для температур окружающего воздуха 25°C, 40°C, и 55°C (ввода напряжения).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 2

Диаграмма 3: Диссипация силы на номинальном напряжении тока выхода против течения нагрузки для минимума, nominal, и максимального ввода напряжения на 25°C.

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 3

Диаграмма 4: Диссипация силы на номинальном напряжении тока выхода и 60% расклассифицированной силе против тарифа воздушного потока для окружающего воздуха

температуры 25°C, 40°C, и 55°C (номинального ввода напряжения).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 4

Диаграмма 5: Сила максимального выпуска продукции derating кривые против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 5 (номинальный ввод напряжения).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 5

Диаграмма 6: Термальный график конвертера на течении максимальной допускаемой нагрузки (150W) при воздух 25°C пропуская на тарифе 100 LFM. Воздух пропускает через конвертер от штыря 1 для того чтобы приколоть 5 (номинальный ввод напряжения).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 6

Диаграмма 7: Кривые максимального выпуска продукции сил-derating против температуры окружающего воздуха для тарифов воздушного потока 0 LFM через 400 LFM при воздух пропуская от входного сигнала к выходу (номинальному вводу напряжения).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 7

Диаграмма 8: Термальный график конвертера на течении максимальной допускаемой нагрузки (150W) при воздух 25°C пропуская на тарифе 100 LFM. Воздух пропускает через конвертер от входного сигнала к выходу (номинальному вводу напряжения).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 8

Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (20 ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div)

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 9

Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (400 μs/div). Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 10

Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Крышка нагрузки: 10μF, конденсатор тантала ESR 100 mΩ и керамический конденсатор 1μF. Ch 1: Vout (100mV/div).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 11

Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в течении нагрузки (50%-75%-50% из Iout (максимального): dI/dt = 2.5A/μs). Крышка нагрузки: 470μF, конденсатор тантала ESR 30 mΩ и керамическая крышка 1μF. Ch 1: Vout (100mV/div).

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 12

Диаграмма 13: Пульсация напряжения тока выхода на течении ввода напряжения и номинальной нагрузки (100mV/div). Емкость нагрузки: конденсатор керамического конденсатора 1μF и тантала 10μF. Ширина полосы частот: 20 MHz.

7. Физическая информация

7,1 Механически план

военная власть 150W поставляет вольт выхода 12/18 - входной сигнал dc 36V JS150-24S12-POC 13

Примечания:

1. Штыри 3 0,040" (1.02mm) dia.

2. Все другие штыри 0,060" (1.52mm) dia.

3. Допуски: x.xx±0.02 внутри. (x.x±0.5mm)

x.xxx±0.010 внутри. (x.xx±0.25mm)

7,2 Обозначения Pin

Pin нет.

Имя

Функция

1

Vin (+)

Положительный ввод напряжения

2

Vin (+)

Положительный ввод напряжения

3

Позвольте

Входной сигнал TTL для того чтобы повернуть конвертер ДАЛЬШЕ и, снабженный ссылками к Vin (-), с внутренней тягой вверх.

4

Vin (-)

Отрицательный ввод напряжения

5

Vin (-)

Отрицательный ввод напряжения

6

Vout (-)

Отрицательное напряжение тока выхода

7

Vout (+)

Положительное напряжение тока выхода

8

Уравновешивание

Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.

Контактная информация
Shenzhen YONP Power Co.,Ltd

Контактное лицо: Miss. Angel

Телефон: 1598940345

Факс: 86-755-3697544

Оставьте вашу заявку (0 / 3000)

Другие продукты
Универсальный адаптер переменного тока

Черный Micro пластмассы 3FF к нормальному переходнике SIM, микро- 500pcs в Polybag

Стандартный пластичный Micro ABS к нормальному переходнике SIM для сотового телефона

Горячее продавая микро- Sim к стандартному переходнике Sim для нормального Мобил

Переключение Адаптеры

Переходника пластичного ABS Nano SIM, переходника карточки IPhone 4 Nano SIM

Черные переходника IPhone 5 Nano SIM с Nano 4FF - 3FF

ABS уникально переходники IPhone5 Nano SIM пластичный Nano к миниой карточке

AC DC импульсный источник питания

4FF - переходника 3FF SIM, Nano к микро- переходнике 500pcs Sim в Polybag

Пластичный переходника ABS 3FF микро- SIM на IPhone 4 или IPhone 5

Nano пластмасса 2 в 1 комбинированном переходнике Micro SIM на IPhone 5 1,2 x 0.9cm

Отправить запрос

E-Mail | Sitemap

политика конфиденциальности | Китай регулируемое электропитание dc поставщик. Copyright © 2013 - 2024 normalsimadapter.com. All Rights Reserved. Developed by ECER
