Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | XD30-12DB15-PECW |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 1000pcs/week |
Высокий свет: | поставкы военной власти,воинский конвертер dc-dc |
---|

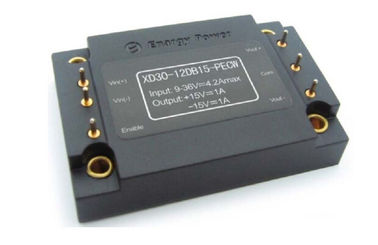

Выход 15V XD30-12DB15-PECW конвертеров 30W DC-DC
Характеристики:
Широкий ряд входного сигнала: 9-36 v
Сила выхода: 30W
Высокая эффективность преобразования: 90%
Линия регулировка к: ±1%
Регулировка нагрузки к: ±1%
Замыкание недонапряжения входного сигнала
Предохранение от перегрузок по току выхода
Предохранение от короткого замыкания режима икоты
Предохранение от перенапряжения выхода
Включите (включено-выключено) управление
Напряжение тока изоляции: 1500Vdc
Обзор продукта:
Технологии обрабатывать, управлением и упаковывать силы пользы этих модулей конвертера DC-DC предварительные для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокий
переключение струбцины частоты активное обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
1,1 Абсолютный максимум номинальностей
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ввод напряжения | 80 | Vdc | Непрерывный, неуправляемый | ||
40 | Vdc | Непрерывный, работающ | |||
80 | Vdc | Напряжение тока ИМПа ульс,<100ms> | |||
Напряжение тока изоляции | 2000 | Vdc | Входной сигнал к выходу | ||
Рабочая температура | -55 | 100 | ℃ | В виду температуры PCB | |
Температура хранения | -65 | 115 | ℃ | ||
Включите - напряжение тока Vin | -2 | 10 | Vdc |
1,2 Входные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Работая ряд ввода напряжения | 9 | 28 | 36 | Vdc | |
Начните ряд напряжения тока | 10 | 28 | 36 | Vdc | |
Input замыкание недонапряжения | 8,5 | 8,9 | Vdc | Пункт восстановления | |
7,5 | 8,0 | Vdc | Защитите пункт | ||
Максимальное течение входного сигнала | 4,2 | A | Минута Vin, максимальная допускаемая нагрузка выхода | ||
Эффективность | 89 | % | Расклассифицированный входной сигнал; номинальная нагрузка | ||
Диссипация, резервная | W | Нулевая нагрузка |
1,3 Характеристики выхода
Параметр | Минута | Тип | Макс | Блоки | Примечания | |
Точка отсчета напряжения тока выхода | +14,85 | +15,00 | +15,15 | Vdc | +Vout | Расклассифицированный ввод напряжения; Малая нагрузка |
-14,50 | -15,00 | -15,50 | Vdc | - Vout | ||
Ряд напряжения тока выхода | +14,80 | +15,00 | +15,20 | Vdc | +Vout | |
-14,40 | -15,00 | -15,60 | Vdc | - Vout | ||
Ряд течения выхода | 0,2 | 1,0 | A | +Vout | ||
0,2 | 1,0 | A | - Vout | |||
Стабилизация напряжения | ±1 | % | +Vout | |||
±4 | % | - Vout | ||||
Регулировка нагрузки | ±1 | % | +Vout | |||
±4 | % | - Vout | ||||
Перегрузки по току выхода предохранение |
1,2 | A | +Vout | 90% из напряжения тока требуемой производительности | ||
1,2 | A | - Vout | ||||
Течение Circui выхода короткое | 0 | 5,0 | A | +Vout | ||
0 | 5,0 | A | - Vout | |||
RMS | 15 | mV | +Vout |
Номинальный входной сигнал; максимальная допускаемая нагрузка; 20MHz, ширина полосы частот |
||
15 | mV | - Vout | ||||
Размах | 70 | mV | +Vout | |||
70 | mV | - Vout | ||||
Емкостная нагрузка от машина |
1800 | μF | +Vout | |||
1800 | μF | - Vout |
1,4 Характеристики динамической характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания | |
Измените в течении выхода | 400 | mV | +Vout | Нагрузите change50%~75%~50% Ioutmax, di/dt= 0.1A/μS | ||
450 | - Vout | |||||
400 | mV | +Vout | Нагрузка change50%~75%~50% Ioutmax, di/dt= 0.5A/μS | |||
450 | - Vout | |||||
Динамическое время восстановления | 300 | мы | ||||
5 | госпожа | Старт с vin к подъему vout до 90% | ||||
5 | % |
1,5 Функциональные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Частота переключения | 180 | 200 | 230 | КГц | |
Включите течение PIN | 1 | mA | |||
Позвольте (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) | 1 | 15 | Vdc | На-управление, логика высокая или плавать | |
-0,5 | 0,3 | Vdc | -управление, логика низкая | ||
Предохранение от перенапряжения | 110 | 130 | % | Малая нагрузка | |
Предохранение от перегрузки | 110 | % | Настоящий режим, пульсирует течение (номинальная нагрузка 100%) | ||
Предохранение от короткого замыкания | 65 | mΩ | Режим икоты, с спасения |
1,6 Характеристики изоляции
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Напряжение тока изоляции | 1500 | Vdc | Входной сигнал к выходу | ||
1500 | Vdc | В к основании | |||
500 | Vdc | Вне к основанию | |||
Сопротивление изоляции | 100 | MΩ |
На 500VDC, котор нужно испытать его когда атмосферический давление и R.H. 90% |
||
Емкость изоляции | 1000 | pF |
Общие характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Вес | 50 | g | |||
MTBF | 1 | MHrs |
TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
Относящие к окружающей среде характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Рабочая температура | -55 | 100 | ℃ | Выдвинутая, низкопробная температура PCB | |
Температура хранения | -65 | 115 | ℃ | Окружающий | |
Коэффициент температуры | ±0.02 | %/℃ | |||
Влажность | 20 | 95 | %R.H. |
Соответствие стандартов
Параметр | Примечания |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
5. ВОЛНА РАБОТЫ
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против нагрузки
течение для минимума, nominal, и максимального входного сигнала
напряжение тока на 25°C.
Диаграмма 2: Эффективность на номинальном напряжении тока и 60% выхода
расклассифицированная сила против тарифа воздушного потока для окружающего воздуха
температуры 25°C.
Диаграмма 3: Сила максимального выпуска продукции derating кривые против.
температура окружающего воздуха для тарифов воздушного потока 0 LFM
через 400 LFM при воздух пропуская от штыря 1 для того чтобы приколоть 3
(номинальный ввод напряжения).
Диаграмма 4: Пульсация напряжения тока выхода на вводе напряжения
и течение номинальной нагрузки (20 mV/div). Емкость нагрузки:
конденсатор керамического конденсатора 0.1μF и тантала 10μF.
Ширина полосы частот: 20 MHz.
Диаграмма 5: Термальный график конвертера на максимальной допускаемой нагрузке
течение (30W) при воздух 25°C пропуская на тарифе
200 LFM. Воздух пропускает через конвертер
от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).
Диаграмма 6: Термальный график конвертера на максимальной допускаемой нагрузке
течение (30W) при воздух 25°C пропуская на тарифе
200 LFM. Воздух пропускает через конвертер
от входного сигнала к выходу (номинальному вводу напряжения).
Диаграмма 7: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке)
(10 ms/div). Ввод напряжения pre-прикладной.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div)
Диаграмма 8: Время падения выключения на максимальной допускаемой нагрузке (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (1V/div)
Диаграмма 9: Реакция напряжения тока выхода к шаг-изменению внутри
течение нагрузки (50%-75%-50% из Iout (максимального); dI/dt =
0.5A/μs). Крышка нагрузки: 10μF, тантал ESR 100 mΩ
конденсатор и керамический конденсатор 0.1μF. Ch 1: Vout
(200mV/div).
Диаграмма 10: Реакция напряжения тока выхода к шаг-изменению в нагрузке
течение (50%-75%-50% из Iout (максимального): dI/dt = 0.5A/μs).
Крышка нагрузки: 10μF, конденсатор тантала ESR 30 mΩ и
керамическая крышка 0.1μF. Ch 1: Vout (200mV/div).
информация 6.Physical
6,1 Механически план
Примечания:
1. Все штыри dia 1.02mm.
2. Допуски: x.x ±0.5mm, x.xx ±0.25mm
6,2 Обозначения Pin
Pin нет. | Имя | Функция |
1 | Позвольте | Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
2 | Vin (-) | Отрицательный ввод напряжения |
3 | Vin (+) | Положительный ввод напряжения |
4 | Vout (+) | Положительное напряжение тока выхода |
5 | Com | Земля |
6 | Vout (-) | Отрицательное напряжение тока выхода |
