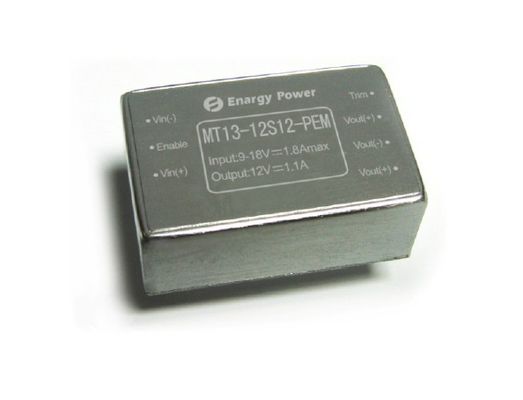

Выход 12V MT13-12S12-PEM конвертеров 12W DC-DC
Главные особенности
Сила выхода: 13W
Широкий ряд входного сигнала: 9-18Vdc
Высокая эффективность преобразования: 90%
Линия регулировка до ±0.5%
Регулировка нагрузки до ±1.0%
Напряжение тока изоляции: 1,500V
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Выведите наружу предохранение от перегрузок по току
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Уравновешивание -5~+ напряжения тока выхода 10% Vout
Обзор продукта
Польза этих модулей конвертера DC-DC выдвинула технологии powerprocessing, управления и упаковывать к effectivenessof представления, гибкости, надежности и цены providethe возмужалый компонент силы. Высокочастотное активное Clampswitching обеспечивает плотность наивысшей мощности с малошумной эффективностью andhigh.
1. Электрические характеристики
1,1 Абсолютный максимум номинальностей
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ввод напряжения | 24 | Vdc | Непрерывный, неуправляемый | ||
18 | Vdc | Непрерывный, работающ | |||
24 | Vdc | Operatingtransientprotection,<100ms> | |||
Напряжение тока изоляции | 1500 | Vdc | Входной сигнал к выходу | ||
Рабочая температура | -55 | 100 | ℃ | ||
Температура хранения | -65 | 125 | ℃ | Температура окружающей среды | |
Позвольте к напряжению тока Vin- | -0,5 | 10 | Vdc |
1,2 Входные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ряд ввода напряжения | 9 | 12 | 18 | Vdc | |
Замыкание недонапряжения | 8,6 | 8,8 | Vdc | Пункт восстановления | |
8 | 8,2 | Vdc | Защитите пункт | ||
Максимальное течение входного сигнала | 1,8 | A | Минута Vin входного сигнала, максимальная допускаемая нагрузка выхода | ||
Эффективность | 88 | % | Расклассифицированный входной сигнал; Номинальная нагрузка | ||
Диссипация, резервная | 0,4 | W | Нагрузка |
1,3 Характеристики выхода
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Точка отсчета напряжения тока выхода | 11,85 | 12,00 | 12,15 | Vdc | Номинальный входной сигнал. Нулевая нагрузка |
Ряд напряжения тока выхода | 11,75 | 12,00 | 12,25 | Vdc | |
Ряд течения выхода | 0,01 | 1,1 | A | ||
Линия регулировка | ±0.02 | ±0.50 | % | ||
Регулировка нагрузки | ±0.5 | ±1.00 | % | ||
Настоящий предел | 1,18 | 1,45 | A | Напряжение тока 95% выхода nominal | |
Течение короткого замыкания | A | ||||
Пульсация (RMS) | 10 | mV | Номинальный входной сигнал; максимальная допускаемая нагрузка; Ширина полосы частот 20 MHz. | ||
Шум (размах) | 65 | mV | |||
Крышка максимального выпуска продукции | 1200 | μF |
1,4 Характеристики динамической характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Измените в течении выхода | 250 | mV | 50% до 75% до 50% Iout максимальное; (di/dt=0.1A/μs). | ||
250 | mV | 50% до 75% до 50% Iout максимальное; (di/dt=0.5A/μs). | |||
Динамическое время восстановления | 200 | µS | |||
Время восхода выхода | 50 | госпожа | Старт с vin к подъему vout до 90% | ||
Overshoot Поворота- | 5 | % |
1,5 Функциональные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Частота переключения | 180 | 200 | 220 | КГц | |
Уравновешивание напряжения тока выхода | 10 | % Vout | Уравновешивание вверх | ||
5 | Уравновешивание вниз | ||||
Включите напряжение тока | 0,5 | mA | |||
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика |
2,5 | 10 | Vdc | На-Управление, логика высокая или плавать | |
-0,5 | 1,5 | Vdc | -Управление, логика | ||
Предохранение от перегрузки | % | Настоящий режим, Pulsecurrent (raredload 100%) | |||
Предохранение от короткого замыкания | 100 | mΩ | Режим икоты, с спасения | ||
Предохранение от Над-Температуры | 105 | ℃ | |||
90 | ℃ | Пункт восстановления |
1,6 Характеристики изоляции
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Напряжение тока изоляции | 1500 | Vdc | Входной сигнал к выходу | ||
1500 | Vdc | В к основании | |||
500 | Vdc | Вне к основанию | |||
Сопротивление изоляции | 100 | MΩ | На 500VDC, котор нужно испытать его когда atmosphericpressure и R.H. 90% | ||
Емкость изоляции | 1000 | pF |
2. Общие характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Вес | 30 | Oz (g) | |||
(Высчитанный) MTBF | 1 | MHrs | TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
3. Относящие к окружающей среде характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Рабочая температура | -55 | 100 | ℃ | Низкопробная температура PCB | |
Температура хранения | -65 | 125 | ℃ | Температура окружающей среды | |
Коэффициент температуры | ±0.02 | %/℃ | |||
Влажность | 20 | 95 | %R.H. |
4. Соответствие стандартов
Параметр | Примечания |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
5. Типичные волна и кривые
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против loadcurrent для минимума, nominal, и максимального inputvoltage на 25°C.
Диаграмма 2: Эффективность на номинальных напряжении тока выхода и силе 60%rated против тарифа воздушного потока для окружающих airtemperatures 25°C.
Диаграмма 3: Сила максимального выпуска продукции derating температура воздушной среды кривых vs.ambient для тарифов воздушного потока 0 LFMthrough 400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальный ввод напряжения).
Диаграмма 4: Пульсация напряжения тока выхода на номинальном течении inputvoltage и номинальной нагрузки (20 mV/div). Loadcapacitance: керамический конденсатор 0.1μF и конденсатор 10μFtantalum. Ширина полосы частот: 20 MHz.
Диаграмма 5: Температура окружающей среды 25 ℃, theload снесенное нагрузкой (силой 13W), картой термического изображения.
Диаграмма 6: Turn-on переходный процесс на максимальной допускаемой нагрузке (200ms/div). Ввод напряжения pre-прикладной. Ch1: Vout (5V/div); Ch2: ON/OFFInput (2V/div)
Диаграмма 7: Время падения выключения на максимальной допускаемой нагрузке (2 ms/div). Ch1: Vout (5V/div); Ch2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)
Диаграмма 8: Реакция напряжения тока выхода к течению inload шаг-изменения (50%-75%-50% из Iout (максимального); dI/dt =0.1A/μs). Крышка нагрузки: 10μF, tantalumcapacitor 100mΩ ESR и керамический конденсатор 1μF. Ch1: Vout (100mV/div).
Диаграмма 9: Реакция напряжения тока выхода к течению нагрузки шага-changein (50%-75%-50% из Iout (максимального): dI/dt =0.25A/μs). Крышка нагрузки: 220μF, конденсатор ESRtantalum 30 mΩ и керамическая крышка 1μF. Ch1: Vout (100mV/div)
6. Физическая информация
6,1 Механически план
Примечания:
1. Все другие штыри dia 0.6mm
2. Pin4 и Pin6 параллельное соединение. Потребитель смог достигнуть функции Vout (+) соедините ли или штырь 2 или
оба.
3. Допуски: x.xx±0.02 внутри. (x.x±0.5mm) .x.xxx±0.010 внутри. (x.xx±0.25mm)
6,2 Обозначения Pin
Pin нет. | Имя | Функция |
1 | Vin (-) | Отрицательный ввод напряжения |
2 | Позвольте | Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
3 | Vin (+) | Положительный ввод напряжения |
4 | Vout (+) | Положительное напряжение тока выхода |
5 | Vout (-) | Отрицательное напряжение тока выхода |
6 | Vout (+) | Положительное напряжение тока выхода |
7 | Уравновешивание | Уравновешивание напряжения тока выхода |
