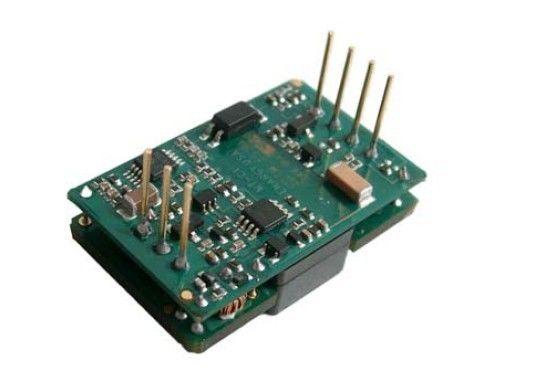

Выход 24V MT13-48S24-POC конвертеров 13W DC-DC
Главные особенности
Сила выхода: 13W
Широкий ряд входного сигнала: 36-72Vdc
Высокая эффективность преобразования: До 88%
Линия регулировка до ±0.2%
Регулировка нагрузки до ±0.5%
Фикчированная равочая частота
Напряжение тока изоляции: 1500V
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление
Выведите наружу предохранение от перенапряжения
Выведите наружу предохранение от перегрузки
Предохранение от короткого замыкания режима икоты
предохранение от Над-температуры
Замыкание недонапряжения входного сигнала
Уравновешивание -5~+ напряжения тока выхода 10% Vout
Обзор продукта
Польза этих модулей конвертера DC-DC выдвинула технологии powerprocessing, управления и упаковывать к effectivenessof представления, гибкости, надежности и цены providethe возмужалый компонент силы. Высокочастотное активное Clampswitching обеспечивает плотность наивысшей мощности с малошумной эффективностью andhigh.
Введение продукта
Серия MT независимо отрегулированный одновыходовой конвертер который использует индустрию нештатный кирпич packagesize. Объединенный трансформатор/индуктор PCB использованы для всех моделей в этой серии. Этот новый метод конструкции greatlyimproved магнитное соединение, уменьшенное переключить спайк и при условии последовательность представления. Он также модернизирует процесс theproduction вполне исключать процесс агрегата рук-ветра магнитный от производственных линий.
Оцифровка части — MT5-48S24-POC
1. Электрические характеристики
Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины,
если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все данные
испытывать на Ta=25oC исключает специальное определение.
1,1 Абсолютный максимум номинальностей
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ввод напряжения | 75 | Vdc | Непрерывный, неуправляемый | ||
72 | Vdc | Непрерывный, работающ | |||
75 | Vdc | Предохранение от Operatingtransient,<100ms> | |||
Напряжение тока изоляции | 2000 | Vdc | Входной сигнал к выходу | ||
Рабочая температура | -55 | 100 | ℃ | ||
Температура хранения | -65 | 125 | ℃ | ||
Позвольте к напряжению тока Vin- | -0,5 | 10 | Vdc |
1,2 Входные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Ряд ввода напряжения | 36 | 48 | 72 | Vdc | Непрерывный |
Замыкание недонапряжения | 34 | 35 | Vdc | Turn-on порог | |
32 | 33 | Vdc | Порог Поворота- | ||
Максимальное течение входного сигнала | 0,45 | A | Максимальная допускаемая нагрузка; входной сигнал 18Vdc | ||
Эффективность | 88 | % | Максимальная допускаемая нагрузка, derating ввод напряжения. Диаграммы 1-4 | ||
Диссипация | 0,3 | W | Нулевая нагрузка | ||
Неработающее течение входного сигнала | 3 | mA | Включите низкий уровень штыря | ||
Порекомендуйте внешний входной сигнал Емкость |
100 | μF | Типичный ESR 0.1-0.2Ω |
1,3 Характеристики выхода
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Точка отсчета напряжения тока выхода | 23,85 | 24,00 | 24,15 | Vdc | Номинальный входной сигнал; Нулевая нагрузка; 25℃ |
Ряд напряжения тока выхода | 23,75 | 24,00 | 24,25 | Vdc | |
Ряд течения выхода | 0 | 0,55 | A | Вопрос к термальный derating. Диаграммы 5-7 | |
Линия регулировка | ±0.02 | ±0.20 | % | Низкая линия к высокой линии; максимальная допускаемая нагрузка | |
Регулировка нагрузки | ±0.02 | ±0.50 | % | Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал | |
Регулировка температуры | ±0.002 | ±0.005 | %/°C | Над температурной амплитудой рабочей температуры | |
Настоящий предел | 0,60 | 0,71 | 0,85 | A | Напряжение тока 95% выхода nominal |
Течение короткого замыкания | 0,50 | 1,00 | A | Напряжение тока выхода <250 mV=""> | |
Пульсация (RMS) | 30 | mV | Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHzbandwidth. Диаграмма 8 | ||
Шум (размах) | 150 | mV | |||
Крышка максимального выпуска продукции | 1000 | μF | Номинальный входной сигнал; максимальная допускаемая нагрузка | ||
Уравновешивание напряжения тока выхода | -5 | +10 | % | Номинальный входной сигнал; Максимальная допускаемая нагрузка; 25°C |
1,4 Характеристики динамической характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Измените в течении выхода (di/dt= 0.1A/μs) |
200 | mV | 50% до 75% до диаграмме 11 50% Iout максимальной | ||
Измените в течении выхода (di/dt= 0.5A/μs) |
200 | mV | 50% до 75% до диаграмме 12 50% Iout максимальной | ||
Устанавливая время | 100 | µS | К nom не познее 1% Vout. | ||
Turn-on время | 2 | госпожа | Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9 | ||
Время падения выключения | 650 | госпожа | Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10 | ||
Overshoot напряжения тока выхода | 1 | % |
1,5 Функциональные характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Частота переключения | 180 | 200 | 250 | КГц | Регулированный этап и этап изоляции |
Уравновешивание (Pin7) | См. уравновешивание напряжения тока части 7,2 (Pin7) | ||||
Выведите наружу уравновешивание напряжения тока | 10 | % | Уравновешивание вверх, Pin уравновешивания к Vout (-) | ||
5 | % | Уравновешивание вниз, Pin уравновешивания к Vout (+) | |||
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin2) | См. часть 7,1 | ||||
Включите напряжение тока Включите течение источника |
5 | 10 | Vdc | Включите плавать штыря | |
0,5 | mA | ||||
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика |
2,5 | 10 | Vdc | НА управлении, логике высокой или плавать | |
-0,5 | 1,5 | Vdc | С управления, логика низкая | ||
Предохранение от перегрузки | 110 | 130 | 150 | % | Настоящ-Режим, ИМП ульс порогом CurrentLimit ИМПа ульс, (нагрузка %Rated) |
Предохранение от короткого замыкания | 80 | mΩ | Режим икоты, с спасения | ||
Предохранение от Над-Температуры | 105 | ℃ | Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB | ||
15 | ℃ | Гистерезис |
1,6 Характеристики изоляции
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Напряжение тока изоляции | 1500 | Vdc | Входной сигнал к выходу | ||
1500 | Vdc | Входной сигнал к основанию | |||
500 | Vdc | Выход к основанию | |||
Сопротивление изоляции | 10 | MΩ | На 500Vdc, котор нужно испытать его когда atmosphericpressure и R.H. 90% | ||
Емкость изоляции | 1000 | pF |
2. Общие характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Вес | 0.35(10) | Oz (g) | Помещенный | ||
(Высчитанный) MTBF | 1 | MHrs | TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta |
3. Относящие к окружающей среде характеристики
Параметр | Минута | Тип | Макс | Блоки | Примечания |
Рабочая температура | -55 | +100 | ℃ | Продленный, температура базовой платины | |
Температура хранения | -55 | +125 | ℃ | Окружающий | |
Коэффициент температуры | ±0.02 | %/℃ | |||
Влажность | 20 | 95 | %R.H. | Относительная влажность, Non - конденсирующ |
4. Соответствие стандартов
Параметр | Примечания |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Определение температуры воспламенения иглы (IEC 695-2-2) | Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые |
IEC 61000-4-2 |
5. Спецификация квалификации
Параметр | Примечания |
Вибрация | 10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3 |
Механически удар | минута 100g, 2 падения в x и Y-osь, 1 падение в оси z |
Холод (в деятельности) | Объявление IEC60068-2-1 |
Влажная жара | IEC60068-2-67 Cy |
Задействовать температуры | -40°C к 100°C, пандусу 15°C/min., 500 циклам |
Сила/термальный задействовать | Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов |
Маргинальность конструкции | Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105% |
Испытание жизни | 95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов |
Solderability | IEC60068-2-20 |
6. Типичные волна и кривые
Диаграмма 1: Эффективность на номинальном напряжении тока выхода против loadcurrent для минимума, nominal, и максимального voltageat 25°C. входного сигнала.
Диаграмма 2: Эффективность на номинальных напряжении тока выхода и силе 60%rated против тарифа воздушного потока для температур of25°C, 40°C, и 55°C окружающего воздуха (ввода напряжения).
Диаграмма 3: Диссипация силы на номинальном течении напряжения тока vs.load выхода для минимума, nominal, и максимального inputvoltage на 25°C.
Диаграмма 4: Диссипация силы на номинальном токе напряжения выхода and60% расклассифицированном против тарифа воздушного потока для окружающих airtemperatures 25°C, 40°C, и 55°C (номинального inputvoltage).
Диаграмма 5: Сила максимального выпуска продукции derating температура воздушной среды кривых vs.ambient для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальное inputvoltage).
Диаграмма 6: Температура воздушной среды кривых vs.ambient максимального выпуска продукции сил-derating для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от входного сигнала к выходу (напряжению тока nominalinput).
Диаграмма 7: Термальный график конвертера на течении максимальной допускаемой нагрузки (13W) с 25°C на никакой пропускать.
Диаграмма 8: Пульсация напряжения тока выхода на течении нагрузки ввода напряжения andrated (200 mV/div). Емкость нагрузки: конденсатор 1μFceramic и конденсатор тантала 10μF. Ширина полосы частот: 20 MHz.
Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (200ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div).
Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (400μs/div). Ch 1: Vout (10V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (2V/div)
Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в loadcurrent (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Loadcap: 10μF, конденсатор тантала ESR 100 mΩ и конденсатор 1μFceramic. Ch 1: Vout (500mV/div).
Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в loadcurrent (50%-75%-50% из Iout (максимального): dI/dt = 0.5A/μs). Loadcap: 220μF, конденсатор тантала ESR 30 mΩ и крышка 1μFceramic. Ch 1: Vout (500mV/div).
7. Физическая информация
7,1 Механически план
Примечания:
1. Все штыри 0,024" (0.6mm) dia. без плеча.
2. Pin4 и Pin6 параллельное соединение. Потребитель смог достигнуть функции Vout (+) соедините ли любое orboth 2 штырей.
3. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm), x.xxx ±0.010 внутри. (x.xx ±0.25mm)
7,2 Обозначения Pin
Pin нет. | Имя | Функция |
1 | Vin (-) | Отрицательный ввод напряжения |
2 | Позвольте | Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх. |
3 | Vin (+) | Положительный ввод напряжения |
4 | Vout (+) | Положительное напряжение тока выхода |
5 | Vout (-) | Отрицательное напряжение тока выхода |
6 | Vout (+) | Положительное напряжение тока выхода |
7 | Уравновешивание | Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода. |
