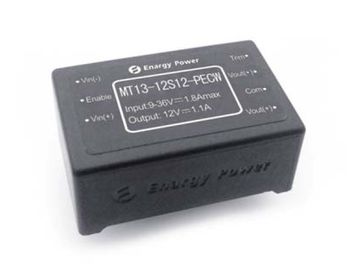

EN60950, конвертеры 13W GB4943 DC-DC вывело наружу 12 вольта MT13-12S12-PECW

Выход 12V MT13-12S12-PECW конвертеров 13W DC-DC

Главные особенности

Сила выхода: 13W

Широкий ряд входного сигнала: 9-36Vdc

Высокая эффективность преобразования: До 87%

Линия регулировка до ±0.5%

Регулировка нагрузки до ±1.0%

Фикчированная равочая частота

Напряжение тока изоляции: 1500V

Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление

Выведите наружу предохранение от перенапряжения

Выведите наружу предохранение от перегрузки

Предохранение от короткого замыкания режима икоты

предохранение от Над-температуры

Замыкание недонапряжения входного сигнала

Уравновешивание -5~+ напряжения тока выхода 10% Vout

Обзор продукта

Польза этих модулей конвертера DC-DC выдвинула технологии powerprocessing, управления и упаковывать к effectivenessof представления, гибкости, надежности и цены providethe возмужалый компонент силы. Высокочастотное активное Clampswitching обеспечивает плотность наивысшей мощности с малошумной эффективностью andhigh.

Введение продукта

Серия MT независимо отрегулированный одновыходовой конвертер который использует размер пакета кирпича индустрии нештатный. Объединенный трансформатор/индуктор PCB использованы для всех моделей в этой серии. Этот новый метод конструкции значительно улучшал магнитное соединение, уменьшенное переключить спайк и при условии последовательность представления. Он также модернизирует производственный процесс вполне исключать процесс агрегата рук-ветра магнитный от производственных линий.

Оцифровка части — MT13-12S12-PECW

1. Электрические характеристики

Электрические характеристики применяются над полным рабочим диапазоном ввода напряжения, нагрузки выхода и температуры базовой платины, если не указано иначе. Все температуры ссылаются к рабочей температуре на центре базовой платины. Все испытание данных на Ta=25oC исключает специальное определение.

1,1 Абсолютный максимум номинальностей

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ввод напряжения			45	Vdc	Непрерывный, неуправляемый
			36	Vdc	Непрерывный, работающ
			45	Vdc	Работая переходное предохранение,<100ms>
Напряжение тока изоляции			2000	Vdc	Входной сигнал к выходу
Рабочая температура	-55		100	℃
Температура хранения	-65		125	℃
Позвольте к напряжению тока Vin-	-0,5		10	Vdc

1,2 Входные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Ряд ввода напряжения	9	24	36	Vdc	Непрерывный
Замыкание недонапряжения		8,6	8,8	Vdc	Turn-on порог
	8,1	8,3		Vdc	Порог Поворота-
Максимальное течение входного сигнала			1,8	A	Максимальная допускаемая нагрузка; входной сигнал 9Vdc
Эффективность		87		%	Максимальная допускаемая нагрузка, derating ввод напряжения. Диаграммы 1-4
Диссипация		0,4		W	Нулевая нагрузка
Неработающее течение входного сигнала		5		mA	Включите низкий уровень штыря
Порекомендуйте внешний входной сигнал Емкость		100		μF	Типичный ESR 0.1-0.2Ω

1,3 Характеристики выхода

Параметр	Минута	Тип	Макс	Блоки	Примечания
Точка отсчета напряжения тока выхода	11,85	12,00	12,15	Vdc	Номинальный входной сигнал; Нулевая нагрузка; 25℃
Ряд напряжения тока выхода	11,75	12,00	12,25	Vdc
Ряд течения выхода	0,01		1,1	A	Вопрос к термальный derating. Диаграммы 5-7
Линия регулировка		±0.02	±0.50	%	Низкая линия к высокой линии; максимальная допускаемая нагрузка
Регулировка нагрузки		±0.02	±1.00	%	Нулевая нагрузка к максимальной допускаемой нагрузке; номинальный входной сигнал
Регулировка температуры		±0.002	±0.02	%/°C	Над температурной амплитудой рабочей температуры
Настоящий предел	1,15	1,4	1,7	A	Напряжение тока 95% выхода nominal
Течение короткого замыкания	1		3	A	Напряжение тока выхода <250 mV="">
Пульсация (RMS)		25		mV	Номинальный входной сигнал; максимальная допускаемая нагрузка; 20 MHzbandwidth. Диаграмма 8
Шум (размах)		80		mV
Крышка максимального выпуска продукции			3000	μF	Номинальный входной сигнал; максимальная допускаемая нагрузка
Порекомендуйте External Емкость выхода		100		μF

1,4 Характеристики динамической характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Измените в течении выхода (di/dt= 0.1A/μs)		100		mV	50% до 75% до диаграмме 11 50% Iout максимальной
Измените в течении выхода (di/dt= 0.5A/μs)		100		mV	50% до 75% до диаграмме 12 50% Iout максимальной
Устанавливая время		200		µS	К nom не познее 1% Vout.
Turn-on время		2		госпожа	Максимальная допускаемая нагрузка; Nom Vout=90%. Диаграмма 9
Время падения выключения		1		госпожа	Максимальная допускаемая нагрузка; Nom Vout=10%. Диаграмма 10
Overshoot напряжения тока выхода		2		%

1,5 Функциональные характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Частота переключения	180	200	250	КГц	Регулированный этап и этап изоляции
Уравновешивание (Pin7)					См. уравновешивание напряжения тока части 7,2 (Pin7)
Выведите наружу уравновешивание напряжения тока			10	%	Уравновешивание вверх, Pin уравновешивания к Vout (-)
			5	%	Уравновешивание вниз, Pin уравновешивания к Vout (+)
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление (Pin2)					См. часть 7,1
Включите напряжение тока Включите течение источника		5	10	Vdc	Включите плавать штыря
			0,5	mA
Включите (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО) управление Положительная логика	2,5		10	Vdc	НА управлении, логике высокой или плавать
	0		1,5	Vdc	С управления, логика низкая
Перенапряжение выхода Предохранение		120		%	Минимальная нагрузка, порог предела напряжения тока
Предохранение от перегрузки	105	130	150	%	Настоящ-Режим, ИМП ульс порогом CurrentLimit ИМПа ульс, (нагрузка %Rated)
Предохранение от короткого замыкания			65	mΩ	Режим икоты, с спасения
Предохранение от Над-Температуры		105		℃	Тип: Non-Запирать на задвижку, Автоматическ-Спасение; Порог, температура PCB
		15		℃	Гистерезис

1,6 Характеристики изоляции

Параметр	Минута	Тип	Макс	Блоки	Примечания
Напряжение тока изоляции	1500			Vdc	Входной сигнал к выходу
	1500			Vdc	Входной сигнал к основанию
	500			Vdc	Выход к основанию
Сопротивление изоляции	10			MΩ	На 500Vdc, котор нужно испытать его когда atmosphericpressure и R.H. 90%
Емкость изоляции		1000		pF

2. Общие характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Вес		0.7(20)		Oz (g)	Помещенный
(Высчитанный) MTBF	1			MHrs	TR-NWT-000332; нагрузка 80%, 300LFM, 40℃ Ta

3. Относящие к окружающей среде характеристики

Параметр	Минута	Тип	Макс	Блоки	Примечания
Рабочая температура	-55		+100	℃	Продленный, температура базовой платины
Температура хранения	-55		+125	℃	Окружающий
Коэффициент температуры			±0.02	%/℃
Влажность	20		95	%R.H.	Относительная влажность, Non - конденсирующ

4. Соответствие стандартов

Параметр	Примечания
UL/cUL60950
EN60950
GB4943
Определение температуры воспламенения иглы (IEC 695-2-2)	Испытани по весь агрегат; доска & пластичные компоненты UL94V-0 уступчивые
IEC 61000-4-2

5. Спецификация квалификации

Параметр	Примечания
Вибрация	10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3
Механически удар	минута 100g, 2 падения в x и Y-osь, 1 падение в оси z
Холод (в деятельности)	Объявление IEC60068-2-1
Влажная жара	IEC60068-2-67 Cy
Задействовать температуры	-40°C к 100°C, пандусу 15°C/min., 500 циклам
Сила/термальный задействовать	Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
Маргинальность конструкции	Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%
Испытание жизни	95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов
Solderability	IEC60068-2-20

6. Типичные волна и кривые

Диаграмма 1: Эффективность на номинальном напряжении тока выхода против loadcurrent для минимума, nominal, и максимального voltageat 25°C. входного сигнала.

Диаграмма 2: Эффективность на номинальных напряжении тока выхода и силе 60%rated против тарифа воздушного потока для температур of25°C, 40°C, и 55°C окружающего воздуха (ввода напряжения).

Диаграмма 3: Диссипация силы на номинальном течении напряжения тока vs.load выхода для минимума, nominal, и максимального inputvoltage на 25°C.

Диаграмма 4: Диссипация силы на номинальном токе напряжения выхода and60% расклассифицированном против тарифа воздушного потока для окружающих airtemperatures 25°C, 40°C, и 55°C (номинального inputvoltage).

Диаграмма 5: Сила максимального выпуска продукции derating температура воздушной среды кривых vs.ambient для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от штыря 3 для того чтобы приколоть 1 (номинальное inputvoltage).

Диаграмма 6: Температура воздушной среды кривых vs.ambient максимального выпуска продукции сил-derating для тарифов воздушного потока 0 LFM through400 LFM при воздух пропуская от входного сигнала к выходу (напряжению тока nominalinput).

Диаграмма 7: Термальный график конвертера на течении максимальной допускаемой нагрузки (13W) с 25°C на никакой пропускать.

Диаграмма 8: Пульсациянапряжения токавыходанатечениинагрузкиввода напряженияandrated(100mV/div). Емкостьнагрузки: конденсатор1μFceramicиконденсатортантала10μF. Ширина полосы частот: 20MHz.

Диаграмма 9: Turn-on переходный процесс на максимальной допускаемой нагрузке (активной нагрузке) (100ms/div). Ввод напряжения pre-прикладной. Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div).

Диаграмма 10: Время падения выключения на максимальной допускаемой нагрузке (2 ms/div). Ch 1: Vout (5V/div). Ch 2: ВКЛЮЧЕНО-ВЫКЛЮЧЕНО входной сигнал (5V/div).

Диаграмма 11: Реакция напряжения тока выхода к шаг-изменению в loadcurrent (50%-75%-50% из Iout (максимального); dI/dt = 0.1A/μs). Loadcap: 10μF, конденсатор тантала ESR 100 mΩ и конденсатор 1μFceramic. Ch 1: Vout (100mV/div).

Диаграмма 12: Реакция напряжения тока выхода к шаг-изменению в loadcurrent (50%-75%-50% из Iout (максимального): dI/dt = 0.5A/μs). Loadcap: 220μF, конденсатор тантала ESR 30 mΩ и крышка 1μFceramic. Ch 1: Vout (100mV/div).

7. Физическая информация

7,1 Механически план

Примечания:

1. Все штыри 0,024" (0.6mm) dia. без плеча.

2. Pin4 и Pin6 параллельное соединение. Потребитель смог достигнуть функции Vout (+) соедините ли любое orboth 2 штырей.

3. Допуски: x.xx ±0.02 внутри. (x.x ±0.5mm), x.xxx ±0.010 внутри. (x.xx ±0.25mm)

7,2 Обозначения Pin

Pin нет.	Имя	Функция
1	Vin (-)	Отрицательный ввод напряжения
2	Позвольте	Входной сигнал TTL для того чтобы повернуть конвертер дальше и, снабженный ссылками к Vin (-), с внутренней тягой вверх.
3	Vin (+)	Положительный ввод напряжения
4	Vout (+)	Положительное напряжение тока выхода
5	Vout (-)	Отрицательное напряжение тока выхода
6	Vout (+)	Положительное напряжение тока выхода
7	Уравновешивание	Уравновешивание напряжения тока выхода. Выйдите штырь УРАВНОВЕШИВАНИЯ открытым для номинального напряжения тока выхода.
