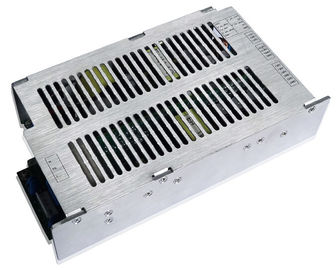

Электропитания 500W AC-DC вывели наружу 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30
Главные особенности
Ряд входного сигнала: 165~270Vac
Четырехшпиндельные выходы: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A
Высокая эффективность: 87%
Линия регулировка: ≤±2%
Регулировка нагрузки: ≤±2%
Предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Входной сигнал над предохранением от напряжения тока
Входной сигнал под замыканием напряжения тока
Над предохранением от температуры
RoHS уступчивое
Естественный охладьте
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Расклассифицированный ввод напряжения |
|
220 |
|
ВПТ |
|
Ряд ввода напряжения AC |
165 |
|
270 |
ВПТ |
|
Диапазон изменения частот входного сигнала AC |
47 |
|
63 |
Hz |
|
Максимальное течение входного сигнала |
|
|
3,5 |
A |
Минимальный ввод напряжения, максимальная допускаемая нагрузка |
Течение inrush входного сигнала |
|
|
40 |
A |
Максимальный ввод напряжения, 25℃, первый старт |
Эффективность |
85 |
87 |
|
% |
Расклассифицированный ввод напряжения, номинальная нагрузка |
Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Ряд напряжения тока выхода |
30V |
24 |
30 |
31 |
Vdc |
|
5.8V |
5,6 |
5,8 |
6 |
Vdc |
|
|
24V |
23 |
24 |
25 |
Vdc |
Включите включено-выключено |
|
12V |
11 |
12 |
13 |
Vdc |
Включите включено-выключено |
|
Ряд течения выхода |
30V |
0 |
9 |
12 |
A |
|
5.8V |
0 |
6 |
9 |
A |
|
|
24V |
0 |
2 |
2,5 |
A |
|
|
12V |
0 |
2 |
2,5 |
|
|
|
Линия регулировка |
|
|
±2 |
% |
|
|
Регулировка нагрузки |
|
|
±2 |
% |
|
|
Регулировка температуры |
|
±0.02 |
|
%/°C |
Над температурной амплитудой рабочей температуры |
|
Пульсация & шум |
30V |
|
|
400 |
mV |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz |
5.8V |
|
|
116 |
mV |
||
24V |
|
|
280 |
mV |
||
12V |
|
|
240 |
mV |
||
Turn-on время восхода |
|
|
500 |
госпожа |
Максимальная допускаемая нагрузка, 10%~90% Vout |
|
Turn-on время задержки |
|
|
4 |
s |
220Vac, максимальная допускаемая нагрузка |
|
Overshoot напряжения тока выхода |
|
|
±5 |
% |
|
Характеристики предохранения
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
||
Входной сигнал под напряжением тока фиксирует вне |
Turn-on порог напряжения |
155 |
|
165 |
ВПТ |
|
|
Порог напряжения Поворота- |
135 |
|
145 |
ВПТ |
|
||
Входной сигнал над предохранением от напряжения тока |
Защитите напряжение тока |
285 |
|
305 |
ВПТ |
|
|
Напряжение тока спасения |
275 |
|
295 |
ВПТ |
|
||
Выход над предохранением от напряжения тока |
30V |
32 |
|
35 |
Vdc |
Икота |
|
5.8V |
|
|
7,5 |
Vdc |
Икота |
||
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Икота |
||
предохранение от Над-температуры |
|
|
|
|
Автоматическое спасение |
||
Детектор ввода напряжения |
новообращенный 150-290Vac к линейному изменению 0.5-3.1Vdc |
Условия нагрузки: 30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A |
|||||
Детектор течения входного сигнала |
новообращенный 0-3A к линейному изменению 0.5-3.1Vdc |
||||||
Общие характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
MTBF |
100 |
|
|
KHrs |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃ |
Вес |
|
|
1500 |
g |
|
Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
-40 |
|
+75 |
℃ |
|
Температура хранения |
-40 |
|
+85 |
℃ |
|
Относительная влажность |
10 |
|
90 |
% |
|
Влажность хранения |
10 |
|
95 |
% |
|
Высота |
|
|
4000 |
m |
|
Атмосферное давление |
70 |
|
106 |
KPa |
|
Характеристики безопасности
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Напряжение тока изоляции |
Входной сигнал к выходу |
1500 |
|
|
ВПТ |
5mA/1min, отсутствие образовывать дугу и нервное расстройство |
Входной сигнал к земле |
1500 |
|
|
ВПТ |
||
Выход к земле |
500 |
|
|
Vdc |
5mA/1min, отсутствие образовывать дугу и нервное расстройство |
|
Сопротивление изоляции |
Входной сигнал к выходу |
10 |
|
|
MΩ |
500Vdc/1min, нормальное атмосферное давление, влажность 90% |
Течение утечки |
Входной сигнал к земле |
|
|
3,5 |
mA |
264Vac, нормальное состояние |
Характеристики EMC
Деталь |
Стандарты |
Условия |
Примечания |
CE |
EN301489-1-8.4 |
Тип b |
Пройдите испытание системы |
RE |
EN301489-1-8.4 |
Тип b |
Пройдите испытание системы |
Гармонический |
EN301489-1-8.5 |
|
|
Качания напряжения и фликер |
EN301489-1-8.6 |
|
|
Пульсация |
EN61000-4-5 |
Дифференциальный режим ±2KV, общее mode±4KV |
Критерий b |
ПОГРУЖЕНИЕ |
EN61000-4-11 EN55024 |
Погружение напряжения тока к 0%Ut, 10ms |
Критерий b, испытание на участке 0, 90, 180 и 270 |
Погружение напряжения тока к 40%Ut, 20ms |
|||
Погружение напряжения тока к 70%Ut, 50ms |
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Относящая к окружающей среде квалификация
Параметр |
Примечания |
Вибрация |
Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis |
Механически удар |
волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Задействовать температуры |
-40°C к 55°C, пандусу 1°C/min., 6 циклам |
Сила/термальный задействовать |
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов |
Механически план
Length×width×heigth: 210×115.5×52 (mm), 8.27×4.55×2.05 (внутри),
DesignAations разъема
Модель CN9: H101-5/3.96
Pin# |
Имя |
1 |
L |
2 |
NC |
3 |
PE |
4 |
NC |
5 |
N |
Модель J2: H101-5/3.96
Pin# |
Имя |
1 |
+30V |
2 |
+30V |
3 |
+30V |
4 |
GND |
5 |
GND |
6 |
GND |
Модель CON1: H101-4/3.96
Pin# |
Имя |
1 |
+5.8V |
2 |
+5.8V |
3 |
GND |
4 |
GND |
Модель J3: H101-3/3.96
Pin# |
Имя |
1 |
+12V |
2 |
GND |
3 |
+24V |
J1
Pin# |
Имя |
Примечания |
1 |
GND |
GND |
2 |
P_30V_CON |
уравновешивание 30V |
3 |
P_AC_CON |
Ввод напряжения обнаруживает |
4 |
ID0 |
Соединитесь к GND |
5 |
Cur_Mon |
Течение входного сигнала обнаруживает |
6 |
P_12V_CON |
12V позволяют |
7 |
P_24V_CON |
24V позволяют |
8 |
ID1 |
Соединитесь к GND |
9 |
GND |
GND |
10 |
GND |
GND |
Контактное лицо: Miss. Angel
Телефон: 1598940345
Факс: 86-755-3697544
