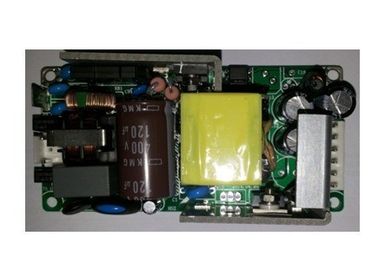

Медицинский выход 15V/4A MD60-30S15 электропитания 60W
Главные особенности
Ряд входного сигнала AC: 90~264Vac
Втройне выходы: 15V/4A
Высокая эффективность: 85%
Линия регулировка: ≤±2%
Регулировка нагрузки: ≤±2%
Низкое ripple&noise: ≤150mV
предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Естественный охладьте
RoHS уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Расклассифицированный ввод напряжения
|
100
|
|
240
|
ВПТ
|
|
|
Ряд ввода напряжения AC
|
90
|
|
264
|
ВПТ
|
|
Расклассифицированная частота входного сигнала AC
|
|
50/60
|
|
Hz
|
|
|
Диапазон изменения частот входного сигнала AC
|
47
|
|
63
|
Hz
|
|
|
Максимальное течение входного сигнала
|
|
|
2
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Течение inrush входного сигнала
|
|
|
60
|
A
|
230 ВПТ ввода напряжения, 25℃, первого старта
|
|
Эффективность
|
Входной сигнал AC
|
|
85
|
|
%
|
Расклассифицированный ввод напряжения, номинальная нагрузка
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд напряжения тока выхода
|
14,7
|
15
|
15,3
|
Vdc
|
|
|
Ряд течения выхода
|
0
|
|
4
|
A
|
|
|
Стабилизация напряжения
|
|
|
±2
|
%
|
|
|
Регулировка нагрузки
|
|
|
±2
|
%
|
|
|
Пульсация & шум
|
|
|
150
|
mVp-p
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
ВКЛЮЧЕНО-ВЫКЛЮЧЕНО время восхода
|
|
|
±5
|
%
|
|
|
Overshoot напряжения тока выхода
|
|
|
±5
|
%
|
|
|
Емкость выхода
|
|
2200
|
|
μF
|
|
|
Коэффициент температуры
|
|
±0.02
|
|
%/℃
|
|
|
Поверните ДАЛЬШЕ отложите
|
|
3
|
|
S
|
|
|
Выведите наружу временя восхода
|
|
20
|
|
госпожа
|
|
|
Поверните держите в времени
|
|
10/20
|
|
госпожа
|
|
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над настоящим предохранением
|
4,5
|
|
6,5
|
A
|
Икота
|
|
Выход над предохранением от напряжения тока
|
16,5
|
|
19,5
|
Vdc
|
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
Икота
|
Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
MTBF
|
100
|
|
|
KHrs
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃
|
|
Вес
|
|
200
|
|
g
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
0
|
|
+55
|
℃
|
|
|
Температура хранения
|
-40
|
|
+85
|
℃
|
|
|
Относительная влажность
|
20
|
|
90
|
%
|
|
|
Влажность хранения
|
10
|
|
95
|
%
|
|
|
Высота
|
|
|
3000
|
m
|
|
|
Охлаждая-вниз метод
|
|
|
|
|
Естественный охлаждать
|
|
Атмосферное давление
|
70
|
|
106
|
Kpa
|
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
4000
|
|
|
ВПТ
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Входной сигнал к земле
|
1500
|
|
|
ВПТ
|
|
Выход к земле
|
500
|
|
|
Vdc
|
|
Сопротивление изоляции
|
Входной сигнал к выходу
|
100
|
|
|
MΩ
|
|
|
Входной сигнал к земле
|
100
|
|
|
MΩ
|
|
|
Выход к земле
|
100
|
|
|
MΩ
|
|
|
Течение утечки
|
|
|
0,275
|
mA
|
264Vac, нормальное состояние
|
Характеристики EMC
|
Деталь
|
Стандарты
|
Условия
|
Примечания
|
|
CE
|
EN55011
|
Тип b
|
Пройдите испытание системы
|
|
RE
|
EN55022
|
Тип b
|
Пройдите испытание системы
|
|
Гармонический
|
EN61000-3-2
|
Тип требования к c светильников
|
Критерий b
|
|
Качания напряжения и фликер
|
EN61000-3-3
|
Требования к оборудований типа a
|
Критерий b
|
|
Пульсация
|
EN61000-4-5
|
Дифференциальный режим ±2KV, общее mode±4KV
|
Критерий b
|
|
CS
|
IEC61000-4-6
|
УРОВЕНЬ 2: 3V/M
|
Критерий a
|
|
RS
|
IEC61000-4-3
|
УРОВЕНЬ 2: 3V/M
|
Критерий a
|
|
EFT
|
IEC61000-4-4
|
УРОВЕНЬ 3: 2V/M
|
Критерий b
|
|
ESD
|
Разрядка воздуха
|
EN61000-4-2
|
±8KV
|
Критерий b
|
|
Разрядка контакта
|
EN61000-4-2
|
±4KV
|
Критерий b
|
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Относящая к окружающей среде квалификация
|
Параметр
|
Примечания
|
|
Вибрация
|
Диапазон изменения частот: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Оси X.Y.Z, 30min/axis
|
|
Механически удар
|
волна Половин-синуса, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Холод (в деятельности)
|
Объявление IEC60068-2-1
|
|
Влажная жара
|
IEC60068-2-67 Cy
|
|
Задействовать температуры
|
-40°C к 100°C, пандусу 15°C/min., 500 циклам
|
|
Сила/термальный задействовать
|
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
|
|
Маргинальность конструкции
|
Tmin-10°C к Tmax+10°C, 5°C шагам, Vin = минута к максимальному, нагрузка 0-105%
|
|
Испытание жизни
|
95% расклассифицированное Vin и нагрузка, блоки на derating пункт, 1000 часов
|
|
Способность припоя
|
IEC60068-2-20
|
Соответствие стандартов
|
Стандарты
|
Примечания
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Определение температуры воспламенения иглы, испытание по весь агрегат, board&plastic компоненты UL94V-0 уступчивые
|
|
IEC 61000-4-2
|
|
Механически план
Length×width×heigth: 101.6×50.8×28 (mm), 4×2×1.1 (внутри)
Обозначения разъема
Разъем входного сигнала
|
Код Pin
|
Функция
|
|
L
|
Линия в реальном маштабе времени
|
|
NC
|
NULL
|
|
N
|
Нейтральная линия
|
Выходное соединение
|
Код Pin
|
Функция
|
|
VO+
|
Положительное напряжение тока выхода
|
|
VO+
|
Положительное напряжение тока выхода
|
|
VO
|
Отрицательное напряжение тока выхода
|
|
VO
|
Отрицательное напряжение тока выхода
|
|
S-
|
Отрицательное дистанционное чувство
|
|
S+
|
Положительное дистанционное чувство
|
