Место происхождения: | Китай |
Фирменное наименование: | Enargy |
Номер модели: | SC60C-220S24 |
Количество мин заказа: | 1шт |
---|---|
Цена: | Negotiation |
Время доставки: | 1-8 недели |
Условия оплаты: | переговоров |
Поставка способности: | 15000Pcs/week |
Высокий свет: | Электропитания медицинской ранга,ac к конвертеру dc |
---|

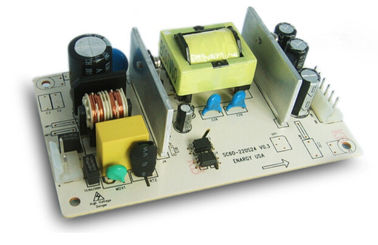

Медицинский выход 24VDC/2.5A SC60C-220S24 электропитания 60W
Главные особенности
Ряд входного сигнала AC: 90~264Vac
Одиночные выходы: 24VDC/2.5A
Высокая эффективность: 87%
Линия регулировка: ≤±2%
Регулировка нагрузки: ≤±2%
Низкое ripple&noise: ≤150mV
Предохранение от короткого замыкания выхода
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Естественный охладьте
RoHS уступчивое
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Расклассифицированный ввод напряжения |
100 |
|
240 |
ВПТ |
|
Ряд ввода напряжения AC |
90 |
|
264 |
ВПТ |
|
Расклассифицированная частота входного сигнала AC |
|
50/60 |
|
Hz |
|
Диапазон изменения частот входного сигнала AC |
47 |
|
63 |
Hz |
|
Максимальное течение входного сигнала |
|
|
2 |
A |
Минимальный ввод напряжения, максимальная допускаемая нагрузка |
Течение inrush входного сигнала |
|
|
60 |
A |
Максимальный ввод напряжения, 25℃, первый старт |
Эффективность |
87 |
|
|
% |
Расклассифицированный ввод напряжения, номинальная нагрузка |
Turn-on время задержки |
|
|
2 |
S |
220Vac входной сигнал, максимальная допускаемая нагрузка |
Время задержки Turn-0ff |
10 |
|
|
госпожа |
110Vac входной сигнал, максимальная допускаемая нагрузка |
Диссипация |
|
|
2 |
W |
Нулевая нагрузка |
Характеристики выхода
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Ряд напряжения тока выхода |
24,00 |
24,30 |
24,6 |
Vdc |
|
|
Ряд течения выхода |
0 |
|
2,5 |
A |
220Vac входной сигнал, 3.6A на одна секунда |
|
Линия регулировка |
|
|
±2 |
% |
|
|
Регулировка нагрузки |
|
|
±2 |
% |
|
|
Точность напряжения тока стабилизируя |
|
|
±2 |
|
|
|
Пульсация & шум |
|
|
150 |
mV |
Ширина полосы частот 20 MHz, 25℃ |
|
Динамическая характеристика |
Отступление |
|
|
±5 |
% |
25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 1A/us |
Устанавливая время |
|
|
400 |
мы |
К nom не познее 1% Vout. |
|
Turn-on время восхода |
|
|
50 |
госпожа |
Максимальная допускаемая нагрузка, 10%~90% Vout |
|
Overshoot напряжения тока выхода |
|
|
±5 |
% |
|
|
Емкость выхода |
|
|
2200 |
μF |
|
Характеристики предохранения
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Выход над предохранением от напряжения тока |
26 |
|
30 |
Vdc |
Замыкание, требуемое, что повторить старт |
Выход над предохранением от нагрузки |
3 |
|
5 |
A |
Икота |
Предохранение от короткого замыкания |
|
|
10 |
mΩ |
Икота |
Общие характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
MTBF |
250 |
|
|
KHrs |
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃ |
Вес |
|
|
180 |
g |
|
Относящие к окружающей среде характеристики
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
Рабочая температура |
0 |
|
70 |
℃ |
Figures1 |
Температура хранения |
-20 |
|
85 |
℃ |
|
Относительная влажность |
20 |
|
90 |
% |
|
Влажность хранения |
10 |
|
95 |
% |
|
Высота |
|
|
3000 |
m |
|
Охлаждая метод |
Естественный охладьте |
|
Характеристики безопасности
Параметр |
Минута |
Тип |
Макс |
Блоки |
Примечания |
|
Напряжение тока изоляции |
Входной сигнал к выходу |
4000 |
|
|
ВПТ |
5mA/1min, отсутствие образовывать дугу и нервное расстройство |
Сопротивление изоляции |
Входной сигнал к выходу |
10 |
|
|
MΩ |
500Vdc/1min, нормальное атмосферное давление, влажность 90% |
Характеристики EMC
Деталь |
Стандарты |
Условия |
Примечания |
|
CE |
EN55011 Квитанция 20780 FCC IEC60601-1-2 |
Тип b |
Пройдите испытание системы |
|
RE |
EN55011 Квитанция 20780 FCC IEC60601-1-2 |
Тип b |
Пройдите испытание системы |
|
Гармонический |
EN61000-3-2 |
Тип требования к светильников |
Критерий b |
|
Качания напряжения и фликер |
EN61000-3-3 |
Требования к оборудований типа a |
Критерий b |
|
Пульсация |
EN61000-4-5 |
Дифференциальный режим ±1KV, общее mode±2KV |
Критерий b |
|
ПОГРУЖЕНИЕ |
EN61000-4-11 EN55024 |
Погружение напряжения тока к 0%Ut, 10ms |
Критерий b, испытание на участке 0, 90, 180 и 270 |
|
Погружение напряжения тока к 40%Ut, 20ms |
||||
Погружение напряжения тока к 70%Ut, 50ms |
||||
ESD |
Разрядка воздуха |
EN61000-4-2 |
±8KV |
Критерий b |
Разрядка контакта |
EN61000-4-2 |
±4KV |
Критерий b |
Примечания:
Диаграмма 1: Сила выхода против температуры окружающего воздуха
Механически план
Length×width×heigth: 127.0×76×37.0 (mm), 5×2.99×1.46 (внутри),
Обозначение разъема:
|
1 |
2 |
3 |
4 |
5 |
6 |
J1 |
L |
NC |
N |
|
|
|
J3 |
Vout+ |
Vout+ |
Vout+ |
Vout - |
Vout - |
Vout - |
