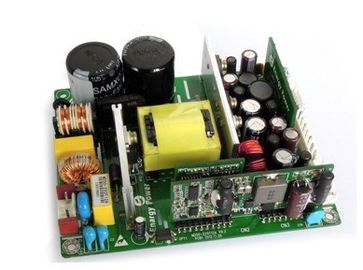

Медицинское электропитание 50W вывело наружу 5V/2.5A, 12V/2.5A, 13.8V/0.4A MD50-220T12B
Главные особенности
Ряд входного сигнала AC: 90~420Vac
Ряд входного сигнала батареи Li: 10~15Vdc
Ввод напряжения DC: 12V
выходы riple: 5V/2.5A, 12V/2.5A, 13.8V/0.4A
Высокая эффективность: 70%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±5%
Низкое ripple&noise: ≤100mV
предохранение от короткого замыкания
Выход над настоящим предохранением
Выход над предохранением от напряжения тока
Входной сигнал под замыканием напряжения тока
Над предохранением от температуры
Сигнал деятельности AC
Сигнал деятельности батареи
Сигнал зарядки аккумулятора
Сигнал емкости батареи
Мягкая включено-выключено функция
Безшовный переключатель между AC, батареей и DC
Естественный охладьте
RoHS уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Расклассифицированный ввод напряжения
|
100
|
|
240
|
ВПТ
|
|
|
Ряд ввода напряжения AC
|
90
|
|
420
|
ВПТ
|
|
|
Расклассифицированная частота входного сигнала AC
|
|
50/60
|
|
Hz
|
|
|
Диапазон изменения частот входного сигнала AC
|
47
|
|
63
|
Hz
|
|
|
Максимальное течение входного сигнала
|
|
|
1,5
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Течение inrush входного сигнала
|
|
|
60
|
A
|
264 ВПТ ввода напряжения, 25℃, первого старта
|
|
Ввод напряжения батареи
|
10
|
|
15
|
Vdc
|
|
|
Ряд ввода напряжения DC
|
10
|
|
15
|
Vdc
|
|
|
Эффективность
|
Входной сигнал AC
|
70
|
|
|
%
|
Расклассифицированный ввод напряжения, номинальная нагрузка
|
|
Батарея и входной сигнал DC
|
84
|
|
|
%
|
12Vdc ввод напряжения, номинальная нагрузка
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд напряжения тока выхода
|
5V
|
4,9
|
5
|
5,1
|
Vdc
|
|
|
12V
|
11,5
|
12
|
12,5
|
Vdc
|
|
|
Зарядка аккумулятора
|
13,5
|
13,7
|
13,9
|
Vdc
|
|
|
Ряд течения выхода
|
5V
|
0
|
|
1,6
|
A
|
|
|
12V
|
0
|
|
2,5
|
A
|
|
|
Зарядка аккумулятора
|
0,35
|
|
0,45
|
A
|
Постоянн настоящий режим
|
|
Линия регулировка
|
|
|
±1
|
%
|
|
|
Регулировка нагрузки
|
|
|
±5
|
%
|
|
|
Пульсация & шум
|
5V
|
|
|
100
|
mVp-p
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
12V
|
|
|
200
|
mV-p
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
Turn-on время восхода
|
|
|
50
|
госпожа
|
Максимальная допускаемая нагрузка, 10%~90% Vout
|
|
Overshoot напряжения тока выхода
|
|
|
±5
|
%
|
|
|
Емкость выхода
|
|
3300
|
|
μF
|
|
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над настоящим предохранением
|
5V
|
2,6
|
|
4,5
|
A
|
|
|
12V
|
3,0
|
|
4,5
|
A
|
|
|
Выход над предохранением
|
5V
|
5,5
|
|
7,5
|
V
|
|
|
12V
|
13,2
|
|
18
|
V
|
|
|
предохранение от короткого замыкания 5V 12V
|
|
|
10
|
mΩ
|
Икота
|
|
Батарея под предохранением от напряжения тока
|
10,2
|
|
10,8
|
V
|
выключение 5V и 12V
|
Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
MTBF
|
250
|
|
|
KHrs
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃
|
|
Вес
|
|
280
|
|
g
|
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
0
|
|
+50
|
℃
|
|
|
Температура хранения
|
-20
|
|
+85
|
℃
|
|
|
Относительная влажность
|
20
|
|
90
|
%
|
|
|
Влажность хранения
|
10
|
|
95
|
%
|
|
|
Высота
|
|
|
3000
|
m
|
|
|
Охлаждая-вниз метод
|
|
|
|
|
Естественный охлаждать
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
4000
|
|
|
ВПТ
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Входной сигнал к земле
|
2000
|
|
|
ВПТ
|
|
Выход к земле
|
500
|
|
|
Vdc
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Сопротивление изоляции
|
Входной сигнал к выходу
|
30
|
|
|
MΩ
|
500Vdc/1min, нормальное атмосферное давление, влажность 90%
|
|
Течение утечки
|
Входной сигнал к земле
|
|
|
0,5
|
mA
|
264Vac, нормальное состояние
|
|
|
|
1
|
mA
|
264Vac, одиночный недостаток
|
Управление батареи
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Течение утечки батареи резервное
|
|
|
0,5
|
mA
|
Отсутствие входного сигнала AC, С условия
|
Примечания:
Безшовный переключатель между AC и battery.12V и 5V не повернет во время переключателя.
Напряжение тока батареи более низкое чем 1V не плотно сожмет 12V, выводить наружу 5V если входной сигнал AC. Поручая СИД не осветит дальше.
Напряжение тока батареи соответствие к емкости батареи линейно. 11V соответствие к 1.2-1.8V, 11.5V соответствие к 1.7-2.3V, 12V соответствие к 2.2-2.8V, 12.5V соответствие к 2.7-3.3V
Сигнал и переключатель
|
Деталь
|
Функции
|
Примечания
|
|
Входной сигнал AC
|
Просигнализируйте поверните дальше когда входной сигнал AC, высокий уровень выхода
|
Pin1 разъема J7, pin5 разъема J8
|
|
Сигнал поставкы батареи
|
Поставка батареи поворачивает дальше когда терпеть неудачу входного сигнала AC, высокий уровень выхода
|
Pin4 разъема J7
|
|
Сигнал зарядки аккумулятора
|
Выведите наружу высокий уровень когда зарядка аккумулятора, вывела наружу низкоуровневое когда батарея не будет нагружена или полно не будет поручена
|
Pin3 разъема J7
|
|
Переключатель силы мягкий ВКЛЮЧЕНО-ВЫКЛЮЧЕНО
|
Не замкнуты накоротко разъем J8, запуск силы когда pin3 и pin2 замкнуты накоротко, никакой выход whenpin1 вентилятора 12V/5V и GND
|
Никакой переключатель собственн-замка, 300mS не поворачивает задержку
|
Характеристики EMC
|
Деталь
|
Стандарты
|
Условия
|
Примечания
|
|
CE
|
EN55011
|
Тип b
|
Пройдите испытание системы
|
|
RE
|
EN55022
|
Тип b
|
Пройдите испытание системы
|
|
Гармонический
|
EN61000-3-2
|
Тип требования к c светильников
|
Критерий b
|
|
Качания напряжения и фликер
|
EN61000-3-3
|
Требования к оборудований типа a
|
Критерий b
|
|
Пульсация
|
EN61000-4-5
|
Дифференциальный режим ±2KV, общее mode±4KV
|
Критерий b
|
|
ПОГРУЖЕНИЕ
|
EN61000-4-11
EN55024
|
Погружение напряжения тока к 0%Ut, 10ms
|
Критерий b, испытание на участке 0, 90, 180 и 270
|
|
Погружение напряжения тока к 40%Ut, 20ms
|
|
Погружение напряжения тока к 70%Ut, 50ms
|
|
ESD
|
Разрядка воздуха
|
EN61000-4-2
|
±8KV
|
Критерий b
|
|
Разрядка контакта
|
EN61000-4-2
|
±4KV
|
Критерий b
|
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Относящая к окружающей среде квалификация
|
Параметр
|
Примечания
|
|
Вибрация
|
10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3
|
|
Механически удар
|
минута 100g, 2 падения в x и Y-osь, 1 падение в оси z
|
|
Холод (в деятельности)
|
Объявление IEC60068-2-1
|
|
Влажная жара
|
IEC60068-2-67 Cy
|
|
Задействовать температуры
|
-40°C к 100°C, пандусу 15°C/min., 500 циклам
|
|
Сила/термальный задействовать
|
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
|
|
Маргинальность конструкции
|
Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%
|
|
Испытание жизни
|
95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов
|
|
Способность припоя
|
IEC60068-2-20
|
Соответствие стандартов
|
Стандарты
|
Примечания
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 695-2-2
|
Определение температуры воспламенения иглы, испытание по весь агрегат, board&plastic компоненты UL94V-0 уступчивые
|
|
IEC 61000-4-2
|
|
Механически план
Length×width×heigth: 125.0×100×35.0 (mm)
Обозначения разъема
J1: Тип areVH3.96-3 разъема (быстрая задняя часть) J2: Тип areVH3.96-2 разъема (быстрая задняя часть)
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
|
J1
|
Разъем входного сигнала AC
|
1
|
L
|
|
2
|
NC
|
|
3
|
N
|
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
|
J2
|
Разъем входного сигнала DC
|
1
|
DC
|
|
2
|
DC+
|
J5: Разъем J5 входного сигнала батареи VH3.96-2 (быстрая задняя часть)
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
|
J5
|
Разъем входного сигнала батареи
|
1
|
ЛЕТУЧАЯ МЫШЬ
|
|
2
|
BAT+
|
J4: Выходное соединение J4 VH3.96-7 (быстрая задняя часть)
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
|
J4
|
Выходное соединение
|
1
|
NC
|
|
2
|
+12V
|
|
3
|
+12V
|
|
4
|
GND
|
|
5
|
GND
|
|
6
|
+5V
|
|
7
|
+5V
|
J6: Разъем J6 вентилятора XH2.54-2
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
|
J6
|
Разъем вентилятора
|
1
|
+12V
|
|
2
|
GND
|
Примечание: J6 выведет наружу только когда AC input о'кеы и включит условие.
J7: Разъем J7 индикации сигнала XH2.54-4
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
Примечания
|
|
J7
|
Разъем индикации сигнала
|
1
|
Стержень входного сигнала AC
|
Выведите наружу +5V когда входной сигнал AC одобрен, 0V когда никакой входной сигнал AC
|
|
2
|
GND
|
|
|
3
|
Поручая стержень
|
Output+5V когда батарея поручает; 0V когда батарея полно порученная или не порученная
|
|
4
|
Полюс батареи
|
Выведите наружу +5V при использовании батареи, 0V когда никакой входной сигнал AC, поставка батареи
|
Примечание: Течение СИД сигнала 2~5mA. Свет AC поворачивает дальше когда входной сигнал AC одобрен. Свет батареи поворачивает дальше когда поставка батареи и никакой входной сигнал AC. Свет AC и свет батареи нельзя включить в таком же времени. Напряжение тока выхода и импеданс СИД 5V и 510Ω
J8: Разъем управления J8 XH2.54-6
|
Com нумерует
|
Описание
|
Секретный номер
|
Функция
|
Примечания
|
|
J8
|
Разъем управления
|
1
|
Поверните сигнал
|
Не замкнуты накоротко низкоуровневое эффективное, никакой выход whenpin1 вентилятора 12V/5V и GND, 300mS поворачивают задержку
|
|
2
|
Переключатель
|
Приведите запуск в действие когда pin3 и pin2 замкнуты накоротко, никакой переключатель собственн-замка
|
|
3
|
Приведите switch+ в действие
|
|
4
|
GND
|
|
|
5
|
Сигнал AC
|
Выход 5V когда AC он-лайн, 0V когда никакие AC, напряжение тока выхода и импеданс нет +5V и 510Ω
|
|
6
|
Обнаружение емкости батареи
|
Выведите наружу аналоговая напряжение 0~5V линейно соответствие к напряжению тока 9.5~14.5V батареи, 1.5V соответствие к 11V, 2.0V соответствие к 11.5V, 2.5V соответствие к 12V, 3.0V соответствие к 12.5V, допуску ≤±0.3V
|
