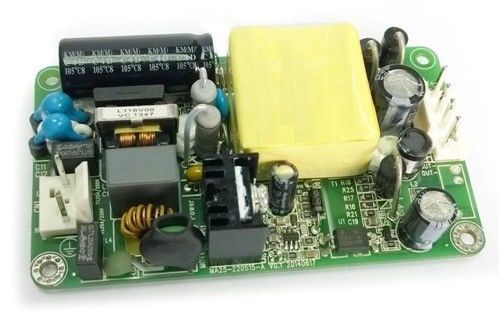

Медицинский выход 15V/1.67A MA25-220S15-A электропитания 25W
Главные особенности
Ряд входного сигнала AC: 90~264Vac
Выход: 15V/1.67A
Высокая эффективность: 78%
Линия регулировка: ≤±1%
Регулировка нагрузки: ≤±1%
Низкое ripple&noise: ≤150mV
предохранение от короткого замыкания
Выход над настоящим предохранением
Над предохранением от температуры
Естественный охладьте
RoHS уступчивое
Номинальность плам-задержанная в развитии UL94V-0
Обзор продукта
Эта польза конвертера AC-DC выдвинула технологии обрабатывать, управлением и упаковывать силы для того чтобы обеспечить эффективность представления, гибкости, надежности и цены возмужалого компонента силы. Высокочастотное переключение обеспечивает плотность наивысшей мощности с малошумным и высокой эффективностью.
Электрические характеристики
Входные характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Расклассифицированный ввод напряжения
|
100
|
220
|
240
|
ВПТ
|
|
|
Ряд ввода напряжения AC
|
90
|
|
264
|
ВПТ
|
|
|
Расклассифицированная частота входного сигнала AC
|
|
50/60
|
|
Hz
|
|
|
Диапазон изменения частот входного сигнала AC
|
47
|
|
63
|
Hz
|
|
|
Максимальное течение входного сигнала
|
|
|
0,9
|
A
|
Минимальный ввод напряжения, максимальная допускаемая нагрузка
|
|
Течение inrush входного сигнала
|
|
|
40
|
A
|
Максимальный ввод напряжения, 25℃, первый старт
|
|
Эффективность
|
78
|
|
|
%
|
Расклассифицированный ввод напряжения, номинальная нагрузка
|
Характеристики выхода
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Ряд напряжения тока выхода
|
14,55
|
15,00
|
15,45
|
Vdc
|
|
|
Ряд течения выхода
|
0
|
|
1,67
|
A
|
|
|
Линия регулировка
|
|
|
±1
|
%
|
|
|
Регулировка нагрузки
|
|
|
±1
|
%
|
|
|
Регулировка температуры
|
|
±0.002
|
|
%/°C
|
Над температурной амплитудой рабочей температуры
|
|
Пульсация & шум
|
|
|
150
|
mV
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, ширина полосы частот 20 MHz
|
|
Динамическая характеристика
|
Отступление
|
|
|
±5
|
%
|
25% до 50% до 25% Iout максимальное, 50% до 75% до 50% Iout максимальное, 1A/us
|
|
Устанавливая время
|
|
|
400
|
мы
|
К nom не познее 1% Vout.
|
|
Overshoot напряжения тока выхода
|
|
|
±5
|
%
|
|
|
Емкость выхода
|
|
2200
|
|
μF
|
|
Характеристики предохранения
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Выход над предохранением от нагрузки
|
1,8
|
|
3,0
|
A
|
Режим икоты, автоматическое спасение
|
|
Предохранение от короткого замыкания
|
|
|
10
|
mΩ
|
|
предохранение от Над-температуры
|
|
|
|
|
Автоматическое спасение
|
Общие характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
MTBF
|
100
|
|
|
KHrs
|
Расклассифицированный входной сигнал, максимальная допускаемая нагрузка, 25℃
|
Относящие к окружающей среде характеристики
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Рабочая температура
|
-10
|
|
+50
|
℃
|
|
|
Температура хранения
|
-20
|
|
+85
|
℃
|
|
|
Относительная влажность
|
20
|
|
90
|
%
|
|
|
Влажность хранения
|
10
|
|
95
|
%
|
|
|
Высота
|
|
|
3000
|
m
|
|
Характеристики безопасности
|
Параметр
|
Минута
|
Тип
|
Макс
|
Блоки
|
Примечания
|
|
Напряжение тока изоляции
|
Входной сигнал к выходу
|
4000
|
|
|
ВПТ
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Входной сигнал к земле
|
1500
|
|
|
ВПТ
|
|
Выход к земле
|
500
|
|
|
Vdc
|
5mA/1min, отсутствие образовывать дугу и нервное расстройство
|
|
Сопротивление изоляции
|
Входной сигнал к выходу
|
30
|
|
|
MΩ
|
500Vdc/1min, нормальное атмосферное давление, влажность 90%
|
|
Течение утечки
|
Входной сигнал к земле
|
|
|
0,5
|
mA
|
240Vac, нормальное состояние
|
|
|
|
1
|
mA
|
240Vac, одиночный недостаток
|
Характеристики EMC
|
Деталь
|
Стандарты
|
Условия
|
Примечания
|
|
CE
|
EN55022
|
Тип b
|
Пройдите испытание системы
|
|
RE
|
EN55022
|
Тип b
|
Пройдите испытание системы
|
|
Гармонический
|
EN61000-3-2
|
Тип требования к c светильников
|
Критерий b
|
|
Качания напряжения и фликер
|
EN61000-3-3
|
Требования к оборудований типа a
|
Критерий b
|
|
Пульсация
|
EN61000-4-5
|
Дифференциальный режим ±2KV, общее mode±4KV
|
Критерий b
|
|
ПОГРУЖЕНИЕ
|
EN61000-4-11
EN55024
|
Погружение напряжения тока к 0%Ut, 10ms
|
Критерий b, испытание на участке 0, 90, 180 и 270
|
|
Погружение напряжения тока к 40%Ut, 20ms
|
|
Погружение напряжения тока к 70%Ut, 50ms
|
|
ESD
|
Разрядка воздуха
|
EN61000-4-2
|
±8KV
|
Критерий b
|
|
Разрядка контакта
|
EN61000-4-2
|
±4KV
|
Критерий b
|
Примечания:
Критерий a: Нормальное характеристика рабочое во время и после испытания.
Критерий b: Предохранение от или возврат низшего напряжения не позволены. Временное качание напряжения выхода перестает после того как помехи перестают, и от что EUT берет свое нормальное представление автоматически. Во время испытания системы, качание напряжения или возврат выхода не позволены слишком.
Критерий c: Временная потеря выхода позволена, но оборудование нельзя повредить. EUT берет свое нормальное представление автоматически или интервенцию оператора.
Критерий r: Потеря выхода который не recoverable позволена. Основной защитный компонент (взрыватель) можно повредить. EUT берет свое нормальное представление после заменяет поврежденный компонент.
Относящая к окружающей среде квалификация
|
Параметр
|
Примечания
|
|
Вибрация
|
10-55Hz стреловидность, 1 MIN./стреловидность, 120 стреловидностей для оси 3
|
|
Механически удар
|
минута 100g, 2 падения в x и Y-osь, 1 падение в оси z
|
|
Холод (в деятельности)
|
Объявление IEC60068-2-1
|
|
Влажная жара
|
IEC60068-2-67 Cy
|
|
Задействовать температуры
|
-40°C к 100°C, пандусу 15°C/min., 500 циклам
|
|
Сила/термальный задействовать
|
Vin = минута к максимальному, максимальная допускаемая нагрузка, 100 циклов
|
|
Маргинальность конструкции
|
Tmin-10°C к Tmax+10°C, 5°C шагает, Vin = минута к максимальному, нагрузка 0-105%
|
|
Испытание жизни
|
95% расклассифицировало Vin и нагрузку, блоки на derating пункт, 1000 часов
|
|
Способность припоя
|
IEC60068-2-20
|
Соответствие стандартов
|
Стандарты
|
Примечания
|
|
UL60601-1
|
|
|
CSA22.2 NO.601-1-M90
|
|
|
IEC60601-1
|
|
|
IEC60601-1-2
|
|
|
IEC60950
|
|
Механически план
Length×width×heigth: 88.4×50.3×23 (mm), 3.5×2×0.9 (внутри),
Обозначения разъема
|
Деталь
|
Примечания
|
|
Линия
|
Pin1of CN1
|
|
Нейтральный
|
Pin1of CN1
|
|
ВЫХОД «+»
|
Pin1,2of CN2
|
|
ВЫХОД «-»
|
Pin3,4of CN2
|
