Промышленный парк Gaoxin, зона Guangming новая, город Шэньчжэня, провинция Гуандун, Китай | Angelwang66@126.com |
Место происхождения: | CN |
Фирменное наименование: | stone |
Сертификация: | CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008 |
Номер модели: | STA151WT-01 |
Количество мин заказа: | 2кг |
---|---|
Упаковывая детали: | коробка / коробка |
Время доставки: | 5-15days |
Условия оплаты: | T/T, Western Union, Paypal |
Маштаб дисплея: | 4:3 | Размер (дюйм): | 15,1 дюйма |
---|---|---|---|
Резолюция: | 1024*768 | Напряжение: | DC5.0V | 20V |
Яркость: | ² 500 cd/m | Интерфейс: | RS232/RS485/TTL |
Высокий свет: | Графический ЖК-модуль,промышленные ЖК-дисплей |

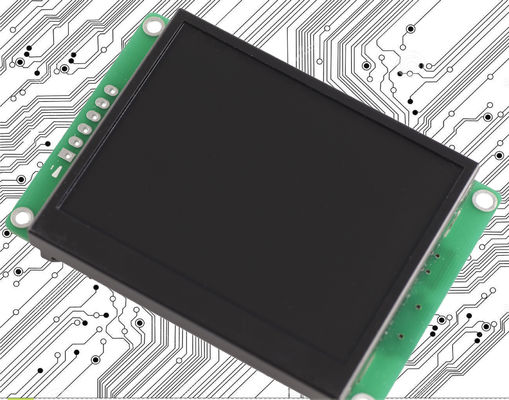

Подгонянное TFT LCD 15,1 дюйма с последовательным интерфейсом переходники и Pcb силы
Пожалуйста заметьте: Главный регулятор может быть конструирован инженером с всеми MCU.
Описание програмного обеспечения
2. Соедините ваше оборудование с нашим модулем TFT-LCD портом RS232, RS485 или логикой TTL сразу, штепсельная вилка
и игра.
3. Напишите простую программу для MCU для того чтобы контролировать модуль TFT-LCD через мощную «команду устанавливает»
(Код НАГОВОРА).
То все. Сохранять много срок разработки и цены для инженера.
Например: Команда 0x70 изображения.
Пошлите: «0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C»
|
Введение |
Пример |
Примечание |
AA |
Головка рамки |
|
Головка рамки одной команды |
0x70 |
Код команды |
|
|
Pic_ID |
Номер последовательности настоящее изображение |
0x00 0x01 |
Изображение выставки - 01 |
CC 33 C3 3C |
Конец рамки |
|
Конец рамки одной команды |
Мы предложили бы простой Toolbox для того чтобы помочь вам работать с модулем TFT-LCD на ПК.
1. Ассистентская функция: покажите как послать комплект команды для того чтобы контролировать дисплей TFT.
2. Функция загрузки: Загрузите изображения и файлы конфигурации в модуль TFT
3. Функция управления касания: Определите много кнопок на пользовательском интерфейсе, тогда создайте конфигурацию касания
архив.
4. Програмное обеспечение купели: Создайте файл конфигурации купели.
Параметр продукта
Модель: STA151WT-01 (предварительный тип)
Физический параметр |
|
Модель |
STA151WT-01 |
Размер (дюйм) |
15,1» |
Разрешение |
1024×RGB×768 |
Дистанционирование пиксела |
0,1905 mm × 0,0635 mm (H×V) |
Цвет |
65536 цветов (бит 16) |
Зона просмотра |
304,1 mm × 228,1 mm |
Общий размер |
384,5 mm × 255,9 mm × 26 mm) (n/ 28,3 mm (t) |
Сетчатый вес |
1255 g (n g)/1635 (t) |
Панель TFT |
Панель индустрии уровня A+ |
Экран касания |
Сопротивление провода уровня 4 индустрии Или без экрана касания опционный. |
Параметр backlight |
|
Тип backlight |
СИД |
Яркость |
500 cd/m2 (Яркость может быть регулируема в 100 уровнях.) |
Контраст |
500:1 |
Жизнь backlight |
50.000 часов |
Угол наблюдения |
80°/80°/80°/80° (L/R/U/D) |
Работая температура |
-20°C | +70°C |
Работая влажность |
55°C, 85% |
Температура хранения |
-30°C | +80°C |
Режим экрана |
Цифров |
Рабочий параметр |
|
C.P.U. |
CortexM3 STM32F103 |
Регулятор LCD |
CPLD EPM240 |
Обновленный тариф |
60Hz |
Изобразьте скорость переключения |
80 ms/picture (12 pictures/s) |
Флэш-память |
Стандарт 256m, выдвижение 2GB |
Количество памяти для изображения |
151 изображение |
Интерфейс |
Интерфейс RS232/RS485/TTL UART |
Загружать изображений |
MiniUSB2.0 (12Mbps) & карточка SD |
Ряд напряжения тока |
DC5.0V | 20V (типичное значение: 12V) |
Сила |
12W |
Отчет по испытанию |
|
MTBF |
4,250,000H |
Работая температура |
-20°C | +70°C |
Влажность воздуха |
60°C, 90% |
Непрерывное испытание вибрации |
10-55Hz, 1.5mm, 10G |
Испытание ускорения удара |
6ms, 100G |
Испытание ESD |
10KV |
Испытание надежности радиации |
44W |
Преимущества
С C.P.U. & задающим усилителем |
Проконтролированный всеми MCU |
Кривый текста изображения дисплея через команды |
65536 дисплей цвета TFT |
Экран касания |
Интерфейс RS232/RS485/TTL UART & порт USB |
Широкий ряд напряжения тока |
Широко использованный в много различное промышленное поле |
Легкий для использования! Мощная функция! Цена и время сбережений! |
Использованный как Касани-регулятор, система индикации TFT-LCD, etc. |
Легкий!!! Мощный!!! Сохранять!!!
Толковейший модуль TFT-LCD может быть проконтролирован всеми MCU через нашу мощную & легкую команду
Установите (Код НАГОВОРА), так
много из инженера в больше чем 50 странах наслаждаются нашим продуктом для нового проекта.
Размер |
Разрешение |
3,5" |
320*240 |
4,3" |
480*272 |
5" |
640*480; 480*272; 800*480 |
5,6" |
640*480 |
5,7" |
640*480 |
7" |
800*480; 800*600; 1024*600 |
8" |
800*600; 800*480; 1024*768 |
8,4" |
800*600 |
10,1» |
1024*600 |
10,4» |
800*600 |
12,1» |
800*600 |
15,1» |
1024*768 |
Appliaction
Широко использованный в много различное промышленное поле в больше чем 50 странах.
